Svenska
4.998.137.266
Produktbeskrivning för IOS 0020 A
26 / 32
ST − FIR / PRM1 / deh
610−4.998.153.974 / A2
Funktionsbeskrivning
d Den 20 mA kommunikationsmodulen har ett S1−gränssnitt, ett RS232−gränssnitt och en
20 mA (strömslinga) utgång som kan användas till att ansluta DR 2020 loggskrivaren.

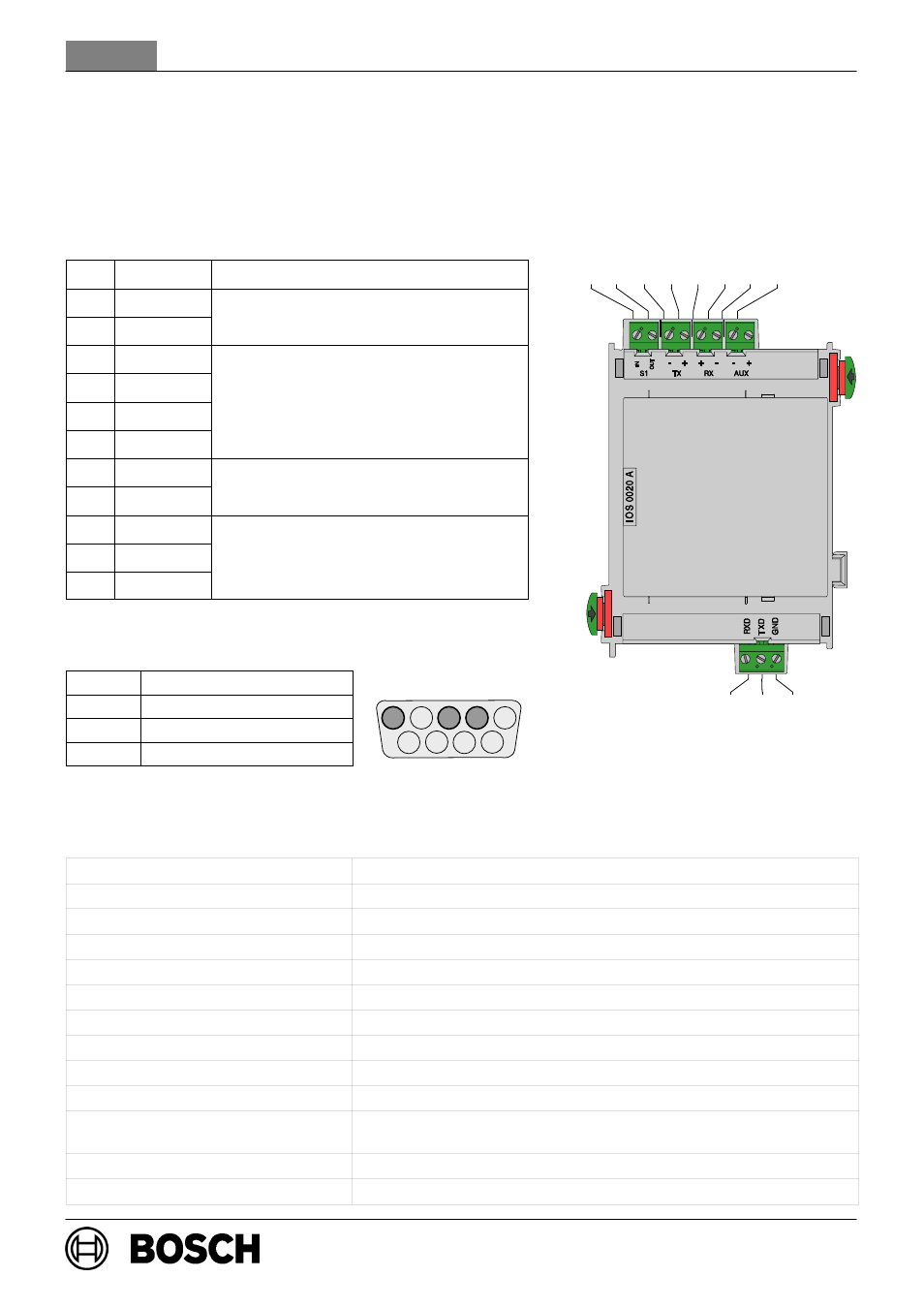

Anslutningar
Pos.
Märkning
Anslutning
1
S1 IN
S1 gränssnitt
2
S1 OUT
S1−gränssnitt
3
TX −
4
TX +
20 mA utgång
5
RX +
20 mA utgång
6
RX −
7
AUX −
+24 V likström / max. 1,3 A
8
AUX +
/
,
strömförsörjning
20
RXD
21
TXD
RS232−gränssnitt
22
GND
g
Stifttilldelning för DSUB 9−stiftskontakt
Stift nr.
Anslutning
2
TxD0
3
RxD0
5
GND
Tekniska specifikationer
Inspänning (min − max)
20 V till 30 V likström
Max. strömförbrukning
6,9 mA (2,6 mA utan belastning)
Max. utgående ström
1,3 A vid 24 V likström (vid 20 mA−utgången)
Maximal ledningslängd
1000 m
Säkerhetsklass
II enligt IEC 60950 / EN 60950
EMI / EMC−skydd
EN 50081−1 / FCC del 15
Skyddsklass
IP 30 enligt IEC 60529
Driftstemperatur
−5
_C till 50 _C
Förvaringstemperatur
−20
_C till 60 _C
Tillåten relativ luftfuktighet
max. 95 % ickekondenserande
Inkapslingsmaterial och −färg
ABS−plast Polylac PA−766 (UL94 V−0),
halvglättad antracit, RAL 7016
Mått (H x B x D)
ca 127 x 96 x 60 mm
Vikt
ca 175 g
3 4 5 6 7 8
20 21 22
1 2
5
4
3
2
1
9
8
7
6
