中文

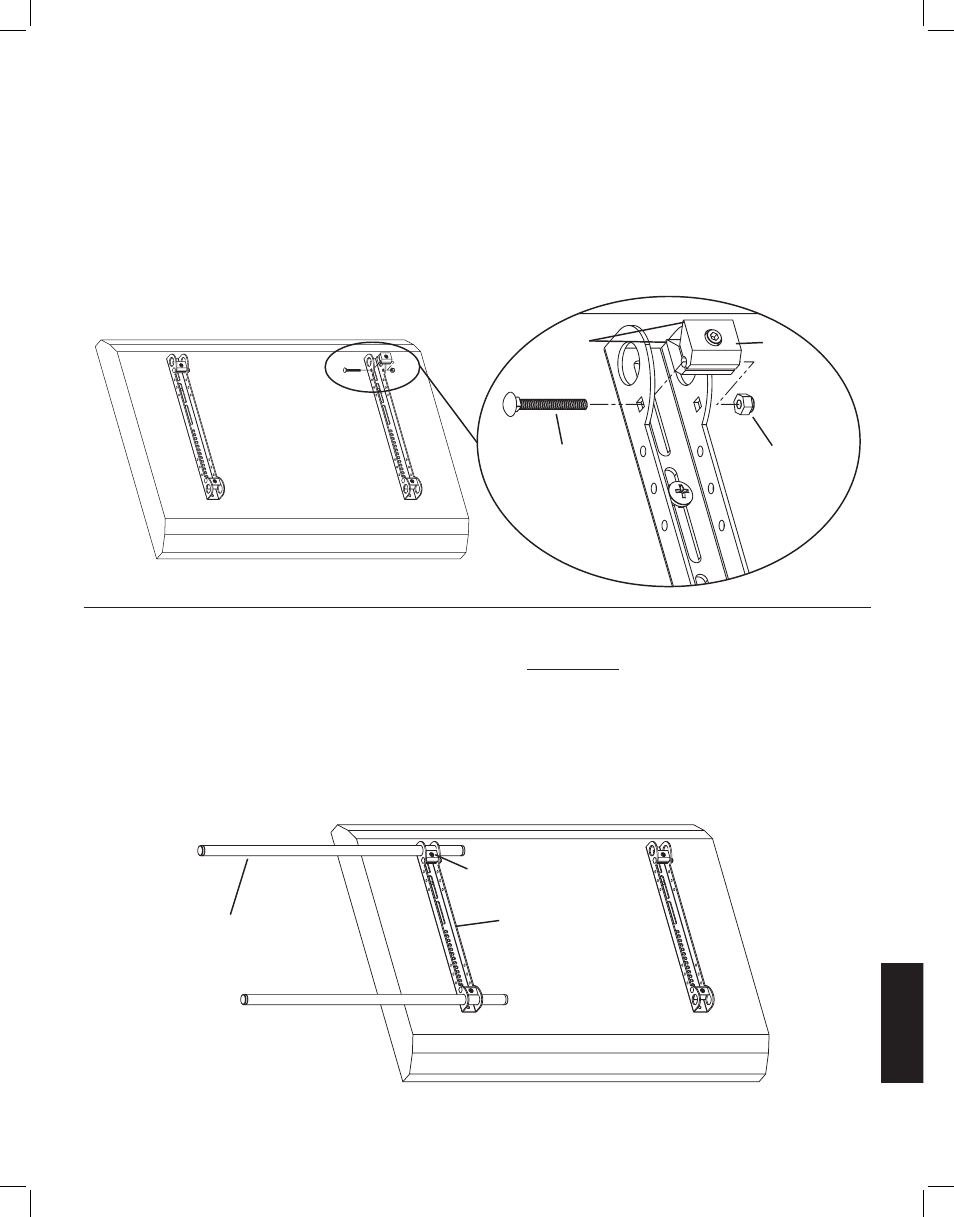

步骤 3：将虎钳组件安装到显示器架上：
注意：切勿将 1/4-20 螺母 (l) 旋得过紧。虎钳组件 (e) 应能绕着车身螺栓 (k) 自由旋转。
将虎钳组件 (e) 放置在显示器架 (d) 两侧边的中间，使虎钳的两个钳口分别对准 2.5 cm 直径孔并且使艾伦螺钉朝着背离电视
机的方向。然后将 2 英寸车身螺栓 (k) 依次穿过显示器架侧边上的方孔、虎钳组件上的孔和显示器架另一侧边上的方孔。最
后，将 1/4-20 螺母 (l) 从 2 英寸车身螺栓的末端旋入。重复此步骤在显示器架的底部进行安装。最后，对第二个显示器架重
复这两个操作步骤。参阅图 3 以获得帮助。
详细视图
图 3
钳口 e
k l
步骤 4：将臂组件安装到电视机上（第 I 部分）
警告：2.5 cm 直径管 (c) 必须伸出两个显示器架 (d) 的外侧边，且 6 个虎钳组件 (e) 上所有的艾伦螺钉都必须旋紧才能
确保安装的安全！
首先，调整每个虎钳组件 (e) 的方向，以便 2.5 cm 直径管 (c) 穿过显示器架 (d) 上的 2.5 cm 圆孔，然后再从虎钳组件的两
个钳口之间穿过。插入一根 2.5 cm 直径管，使其穿过第一个显示器架顶部的孔。重复此步骤在同一个显示器架的底部进行
操作。请参考图 4a 以获得帮助。
图 4a
e
c d
