ALIANO

Fase 1: montare le staffe del monitor al televisore con retro piatto
Innanzitutto, stabilire il diametro dei bulloni (n,o,p,q) che devono essere avvitati a mano alla TV nell’inserto filettato sul retro della TV. Se si incontrano
delle resistenze, bloccarsi immediatamente! Una volta determinato il diametro corretto, vedere la Figura appropriata che segue. Il bullone viene avvitato
attraverso la controrondella appropriata (v,w,x,y), una rondella (bb,cc), la staffa del monitor (d) e infine nella TV. Assicurarsi che le staffe per monitor
siano centrate verticalmente e a livello l’una con l’altra. Ripetere il processo fino a quando ogni staffa per monitor viene fissata alla TV con 2 bulloni.
Nota: per televisori con retro curvo o per un’ostruzione accanto all’inserto filettato, vedere la Fase 2. Dopo aver

completato questa fase, passare alla Fase 3.

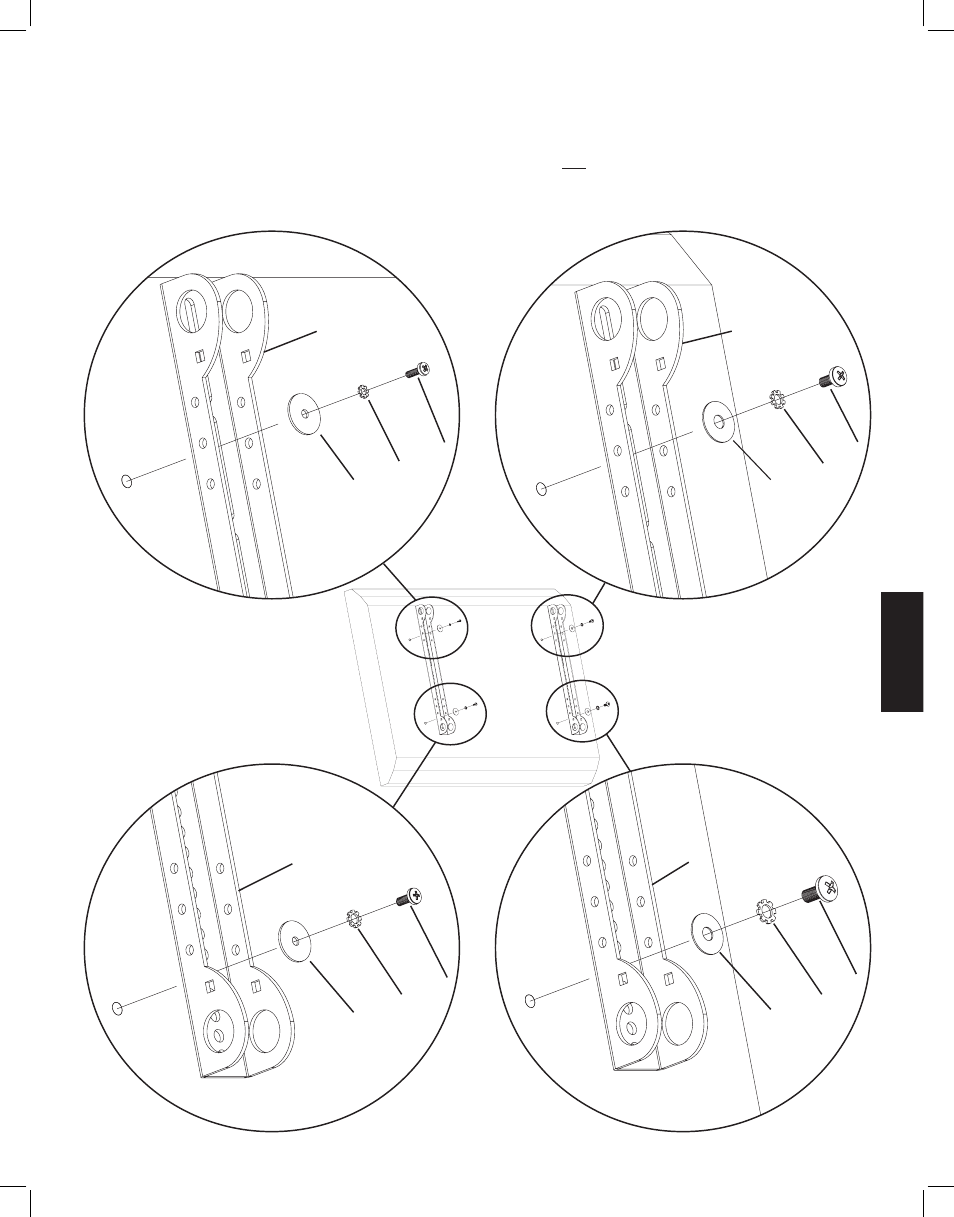

Bullone di diametro M4

Bullone di diametro M6

Figura 1

Bullone di diametro M5

Bullone di diametro M8
