Fase 6: appendere il gruppo sulla piastra per parete
Avvertenza: questa fase può richiedere la presenza di 2 persone per sollevare il gruppo sulla piastra per parete!
La Sanus non è responsabile di eventuali lesioni o danni.
Orientare il gruppo del braccio (b) in modo che il braccio si estenda direttamente lontano dal televisore e che la staffa di trasferimento sia parallela con il
televisore.
Per sollevare alcuni televisori possono essere necessarie 2 persone. Sollevare il gruppo e agganciare la staffa di trasferimento
sulla linguetta sulla parte superiore della piastra per parete (a) come mostrato nella Figura 6a. Regolare il lato della piastra di trasferimento sulla piastra
per parete fino a quando non si trova nella posizione desiderata. Avvitare ogni bullone di sicurezza (m) in uno dei tre fori nella parte inferiore della
piastra di trasferimento e serrarli con la chiave a brugola (j) in modo che si trovino dietro la linguetta inferiore sulla piastra per parete nella Figura 6b.

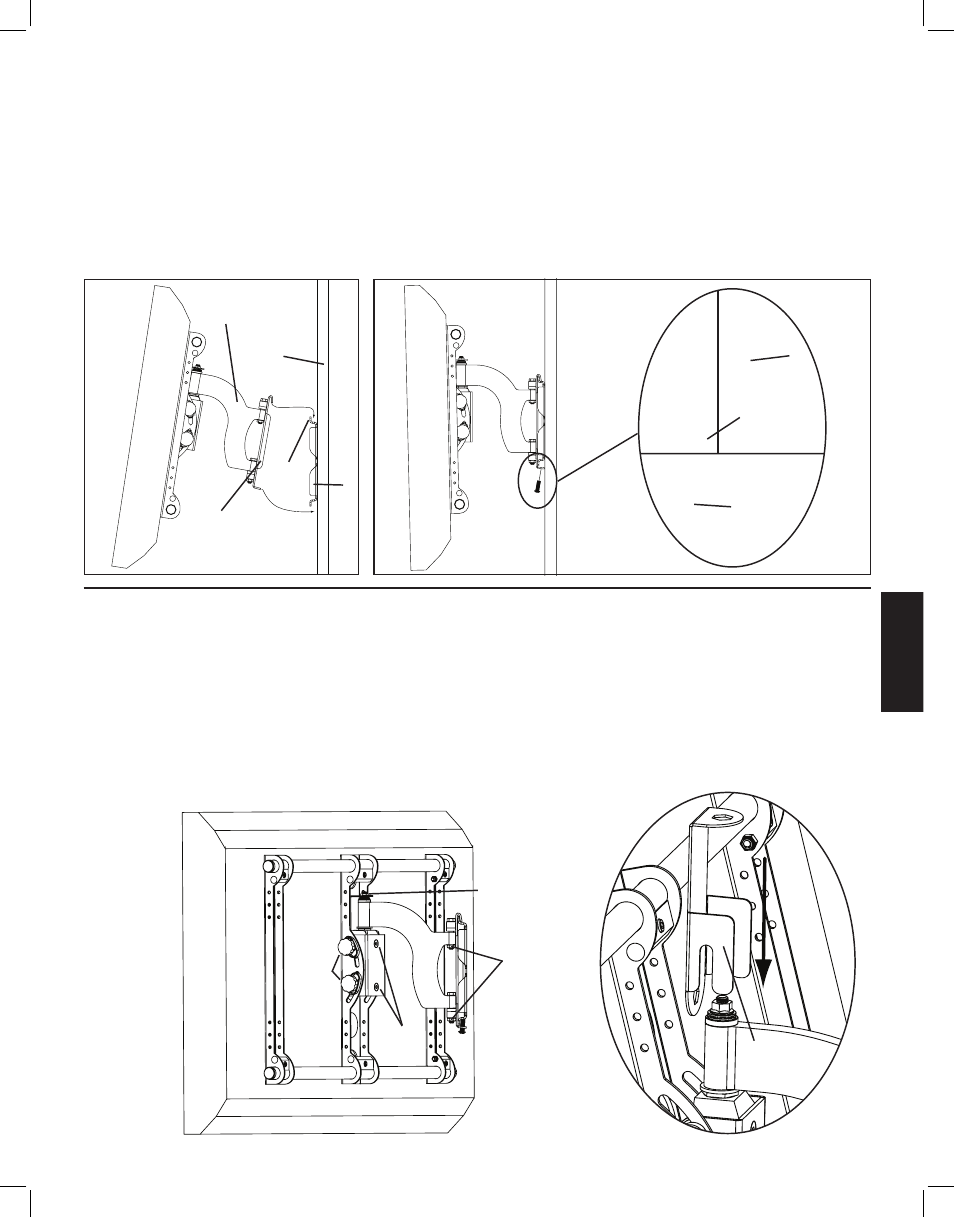

Figura 6a Figura 6b
b
parete a
linguetta
linguetta
a
m
piastra di
trasferimento
Fase 7: livellare e regolare la tensione sul monitor
AVVERTENZA: NON RIMUOVERE i dadi per la messa in tensione etichettati nella Figura 7!
Una volta che il televisore viene montato sulla piastra per parete (a) e i bulloni di sicurezza (m) sono serrati, è possibile mettere a
livello. Allentare leggermente i due bulloni a testa esagonale sul retro del gruppo del braccio (b). Una volta allentati i due bulloni,
è possibile regolare il televisore di ±6º fino a quando non è a livello. Quando il televisore è a livello, serrare di nuovo i due bulloni
esagonali. L’inclinazione può essere regolata semplicemente inclinando il televisore. Per regolare la tensione dell’inclinazione, utilizzare
le manopole di tensione. I dadi di tensione etichettati nella Figura 7 possono essere leggermente allentati o serrati per regolare la tensione
del gruppo del braccio. Se è necessario regolare il dado di tensione più vicino alla TV, è necessario rimuovere la staffa di sicurezza,
regolare la tensione e reinstallare la staffa di sicurezza come mostrato nella vista di installazione della staffa di sicurezza della Figura 7.
Installazione della staffa di sicurezza
Figura 7
dado
di tensione
dado di
manopole tensione
di tensione
esagonale
bulloni staffa di
sicurezza
