Hama VMSA User Manual
Page 55

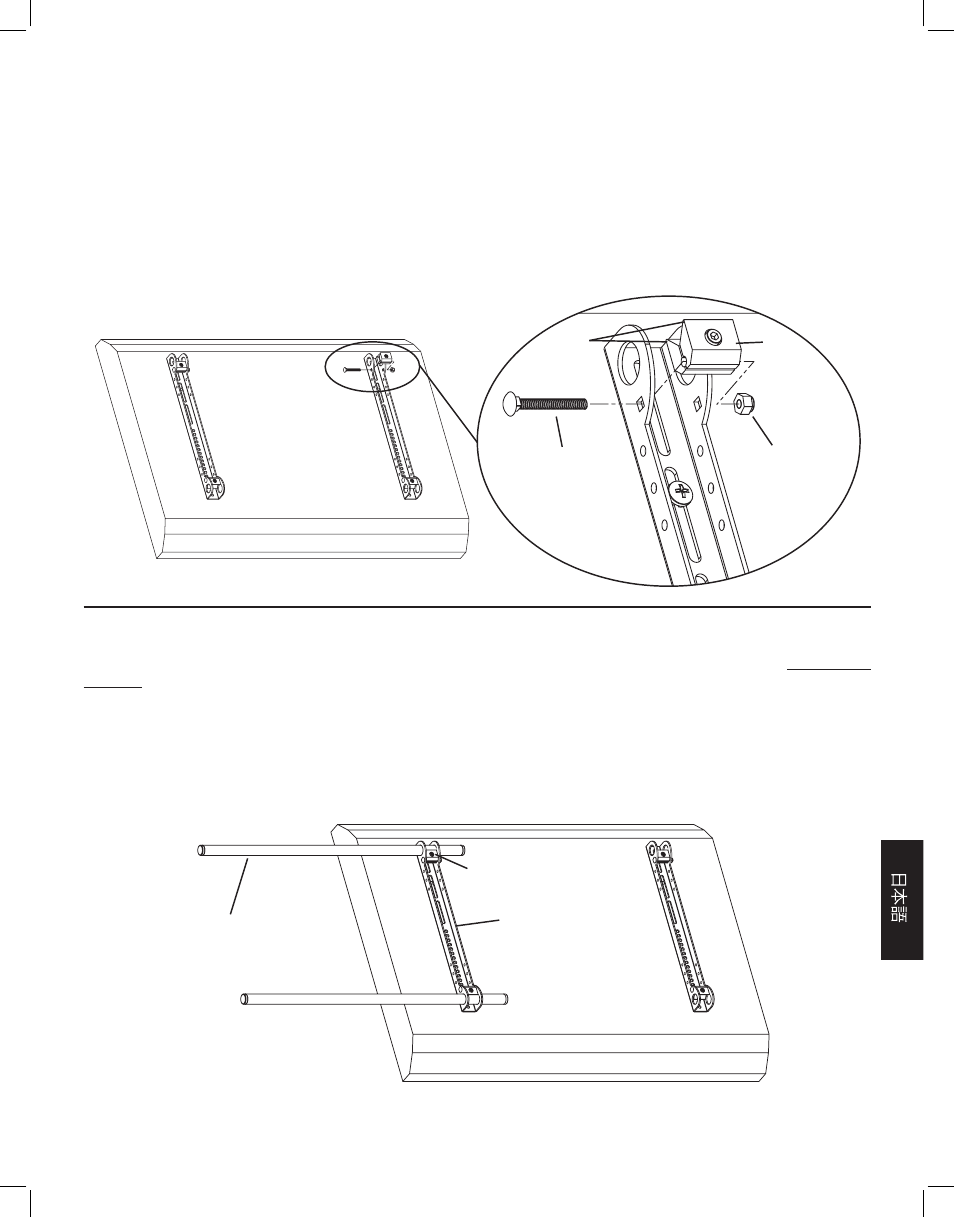

手順 3:バイス組立部品をモニター取付金具に取り付ける:
注意:1/4-20 ナット (l) を締めすぎないようにしてください。バイス組立部品 (e) は、キャリッジボルト (k) を軸に自由に
回るようにしておきます。
バイス組立部品 (e) をモニター取付金具 (d)の 2 つの面の間に置いて、2 つのかみあい口が 1 インチ直径の穴の方に向き、ア
レンボルトがテレビとは反対の方向に向くようにします。2 インチのキャリッジボルト (k) をモニター取付金具の側面の角穴に通
し、バイス組立部品の穴に通してから、モニター取付金具の反対側の角穴に通します。次に、1/4-20 ナット (l) を 2 インチキャ
リッジボルトの先端に締め付けます。モニター取付金具の下部についても、この手順を繰り返します。最後に、2 つめのモニター
取付金具についても、この 2 つの手順を繰り返します。詳しくは、図 3 をご覧ください。
詳細図
図 3
かみあい
e
k
l
手順 4:アーム組立部品をテレビに取り付ける (パート Ⅰ)
警告:安全に設置するため、必ず 1 インチ径のパイプ (c) を左右のモニター取付金具 (d) 両方の外側まで通し、6 つのバイス
組立部品 (e) すべてのアレンボルトを締め付けるようにしてください!
まず、1 インチ径のパイプ (c) がモニター取付金具 (d) の 1 インチの丸穴を通って、バイス組立部品のかみあいの間を通るよう
に、各バイス組立部品 (e) を配置します。1 インチ径のパイプを最初のモニター取付金具の上の穴に通します。同じモニター取付
金具の下部についてもこの手順を繰り返します。詳しくは、図 4a をご覧ください。
図 4a
e
c
d
VMSAins_011206_ML.indd 55
1/16/06 5:22:28 PM
