PYCCKO
Шаг 1. Прикрепление крепежных скоб к телевизору с плоской задней панелью
Сначала нужно определить диаметр винта (n,o,p,q), который подходит для Вашего телевизора. Для этого попробуйте вручную ввинтить
каждый винт в заднюю панель телевизора. Почувствовав сопротивление, немедленно прекратите ввинчивать винт! Определив нужный
диаметр, рассмотрите рисунок ниже. Винт следует завинтить через соответствующую стонорную шайбу (v,w,x,y), шайбу (bb,cc) и крепежную
скобу для монитора (d) в заднюю панель телевизора. Крепежные скобы должны быть прикреплены на одном уровне и центрированы по
вертикали. Следует закрепить каждую крепежную скобу для монитора на задней панели телевизора посредством двух винтов.
Примечание: если задняя панель телевизора искривлена или есть другие помехи, см Шаг 2. Выполнив этот Шаг,
переходите к Шагу 3.

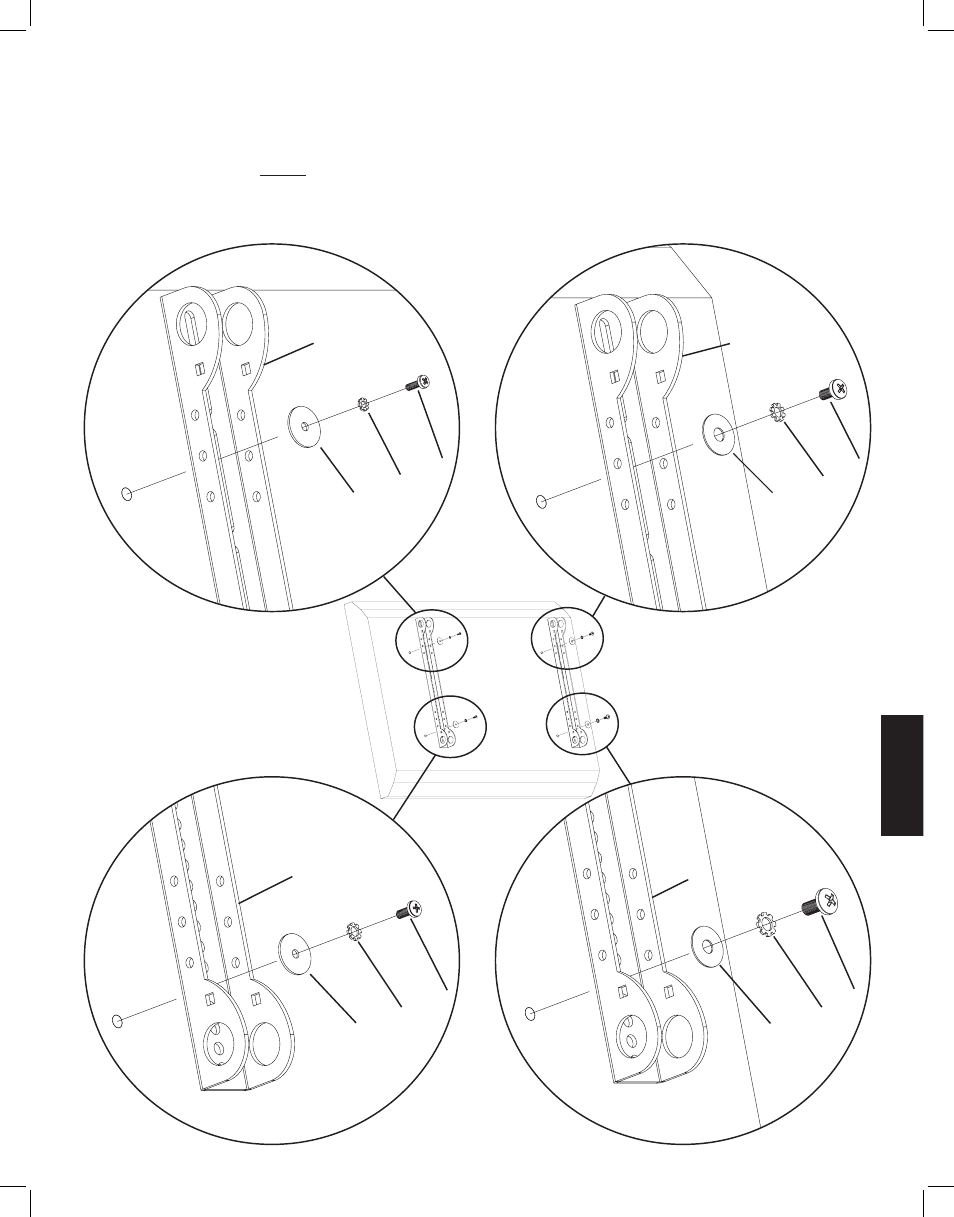

Винт диаметра M4 Винт диаметра M6
d d
n p
v x
bb cc
Рисунок 1
Винт диаметра M5 Винт диаметра M8
d d
o q
w y
bb cc
