手順 1：背面が平らなテレビにモニター取り付け金具を取り付ける
まず、テレビの背面にあるねじ込みインサートに各種ボルト (n、o、p、q) を手で差し込んでみて、ご使用のテレビに適したボルトの
直径を選定します。電気抵抗を感じたら、すぐに中断してください！適切な直径が決まったら、以下の該当する図をご覧ください。ボ
ルトを適切なロックワッシャー (v、w、x、y)、ワッシャー (bb、cc）、モニター取付金具 (d) に通した後、テレビに差し込みます。モニ
ター取付金具が中央の高さに位置し、金具同士が平行になっていることを確認します。この手順を繰り返して、それぞれのモニター
取付金具を 2 本のボルトでテレビに固定します。
注意：背面に丸みのあるテレビやその他の凹凸があるテレビは、手順 2 をご覧ください。この手順が終了したら、手順 3 に進みます。
M4 径ボルト M6 径ボルト
d d
n p
v x
bb cc

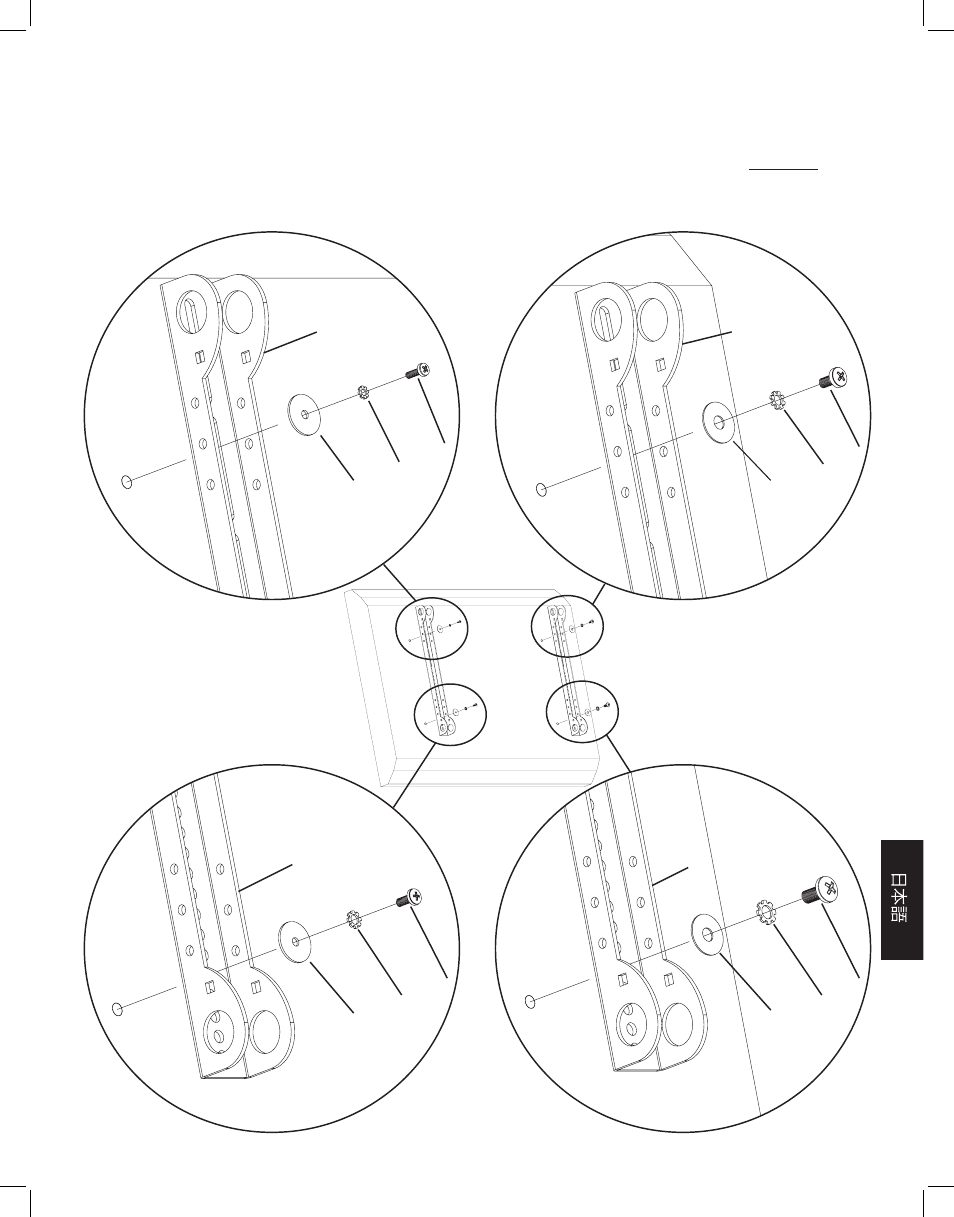

図 1
M5 径ボルト M8 径ボルト
d d
o q
w y
bb cc
