Paso 1: Instalación de los soportes del monitor para un televisor con la parte trasera plana
Determine primero el diámetro del perno (n,o,p,q) que necesita el televisor. Para ello deberá enroscar los pernos con la mano en el inserto
roscado que se encuentra en la parte trasera del televisor. ¡Si encuentra alguna resistencia, deténgase inmediatamente! Una vez que haya
determinado el diámetro correcto, vea el diagrama correspondiente más abajo. Enrosque el perno en el televisor a través de la arandela de
seguridad correcta (v,w,x,y), una arandela (bb,cc) y el soporte del monitor (d). Asegúrese de que los soportes del monitor queden centrados
verticalmente y nivelados entre sí. Repita el proceso hasta que cada soporte del monitor quede asegurado con 2 pernos al televisor.
Nota: Para televisores con la parte trasera curva o con cualquier otra obstrucción, vea el paso 2. Después de
completar este paso, proceda al paso 3.

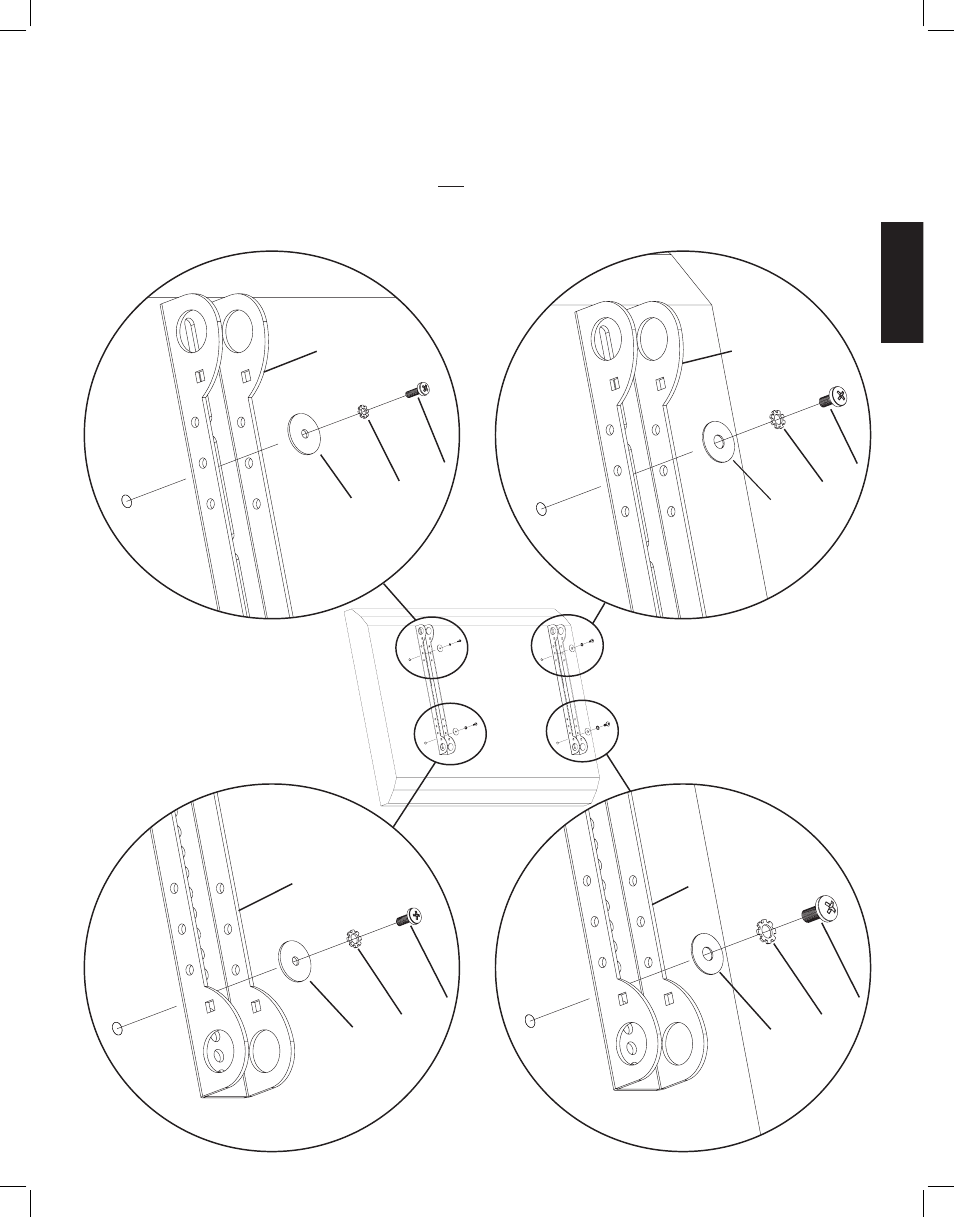

Perno de diámetro M4 Perno de diámetro M6
d d
n p
v x
bb cc
Diagrama 1
Perno de diámetro M5 Perno de diámetro M8
d d
o q
w y
bb cc
