35

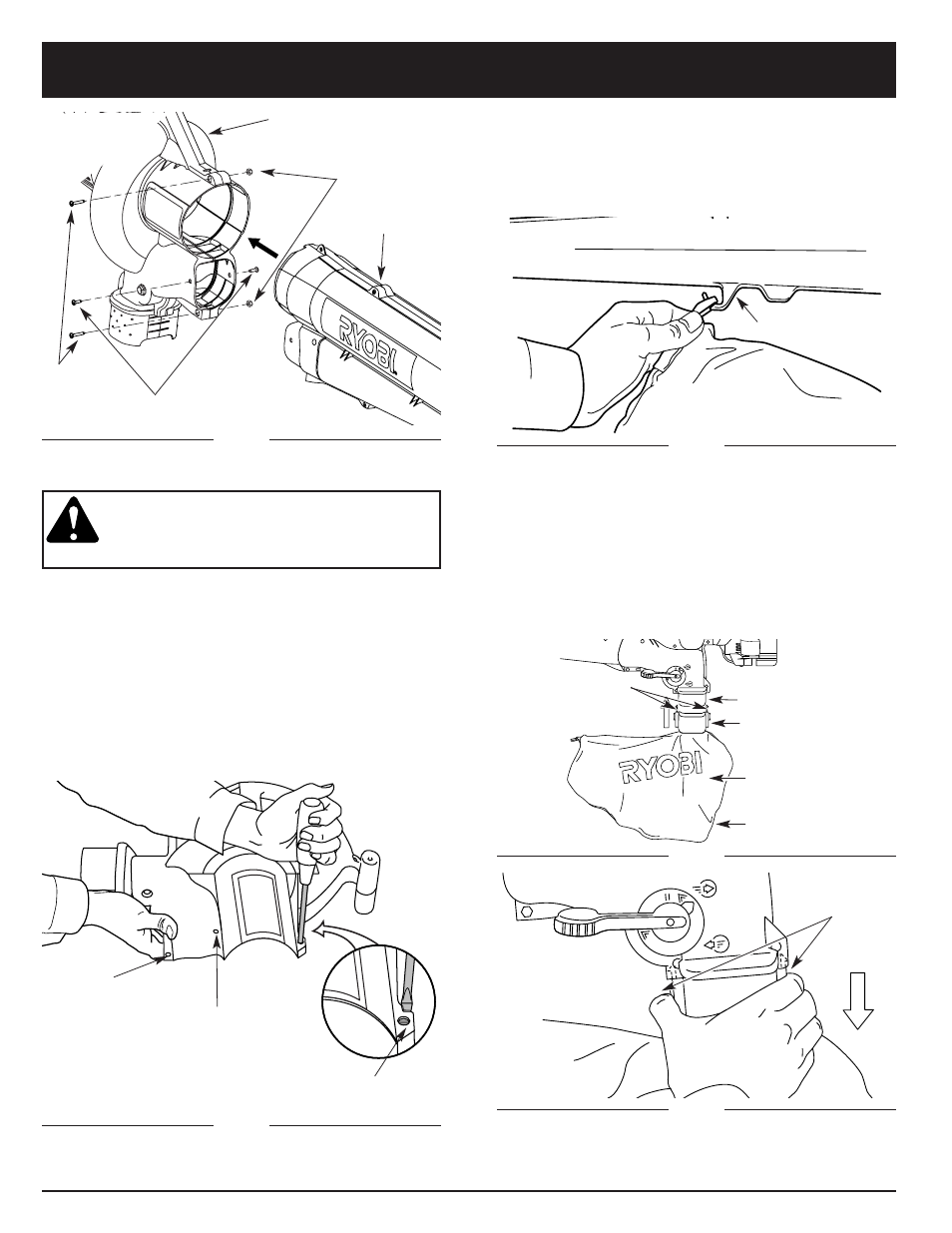

MONTAGEANWEISUNGEN
Haken des Saugbeutels
Abb. 3
EIN- UND AUSBAU DES SAUGBEUTELS
Einbau
1. Den Saugbeutel am Haken auf dem Bläser-/Absaugerrohr
befestigen (Abb. 3).
2. Den Saugbeuteladapter auf das Ablaßrohr für Abfall des
Gehäuses schieben. Den Adapter soweit drücken, bis die
Verschlüsse auf beiden Seiten einrasten und der Beutel am
Gerät befestigt ist (Abb. 4).
Ausbau
1. Auf die Verschlüsse an beiden Seiten des
Saugbeuteladapters drücken und den Saugbeutel vom
Gerät abziehen (Abb. 5).
2. Den Saugbeutel vom Haken lösen.
Schraube
und Mutter
Schraube und Mutter
Selbstschneidende
Gewindeschraube
Abb. 1
Ausbau
ACHTUNG: Vor jedem Ein- oder Ausbau des
Rohrs, den Motor abschalten und warten bis der
Rotor zum Stillstand gekommen ist, um schwere
Verletzungen zu vermeiden.
1. Die 2 (zwei) selbstschneidenden Gewindeschrauben aus
jeder Seite des Gehäuses entfernen.
2. Die 2 (zwei) Schrauben und Muttern, die das Bläser-
/Absaugerrohr am Gehäuse befestigen, entfernen (Abb. 1).
ANMERKUNG: Das Zubehör sorgfältig aufbewahren, damit
es zu einem späteren Zeitpunkt wiederverwen-
det werden kann.
3. Das Bläser-/Absaugerrohr vom Motorgehäuse entfernen.
4. Das Bläser-/Absaugerrohr vor jeder Benutzung wieder
einbauen.
Abb. 2
Schraube
Mutter
Bläser-
/Absaugerrohr
Motorgehäuse
Selbstschneidende Gewindeschraube
Abb. 5
Verschlüsse
Saugbeutel
Ablaßrohr für Abfall
Saugbeuteladapter
Reißverschluß
Abb. 4
Verschlüsse
