34
MONTAGEANWEISUNGEN
SICHERHEITSVORSCHRIFTEN
EIN- UND AUSBAU DES BLÄSER-/ABSAUGERROHRS
Einbau
ANMERKUNG: Das Bläser-/Absaugerrohr wird nicht am
Gerät eingebaut geliefert. Es ist notwendig das
Rohr einzubauen, damit der Benutzer das Gerät
leicht und in aller Sicherheit benutzen kann.
1. Die Schrauben und Muttern aus dem Paket der
Zubehörteile herausnehmen.
2. Das Bläser-/Absaugerrohr vollständig in die
Gehäuseöffnung des Motors schieben, damit die Öffnun-
gen der Verschlüsse des Bläser-/Absaugerrohrs mit den
Schraubenlöchern des Gehäuses übereinstimmen (Abb. 1).
BENUTZUNG
Benutzung als Bläser:
• Reinigung von Höfen, Garagen, Alleen, Portalen,
Innenhöfen, Mauerzäunen, Zäunen, usw.
Benutzung als Absauger:
• Einsammeln von Blättern, leichten Abfällen, usw.

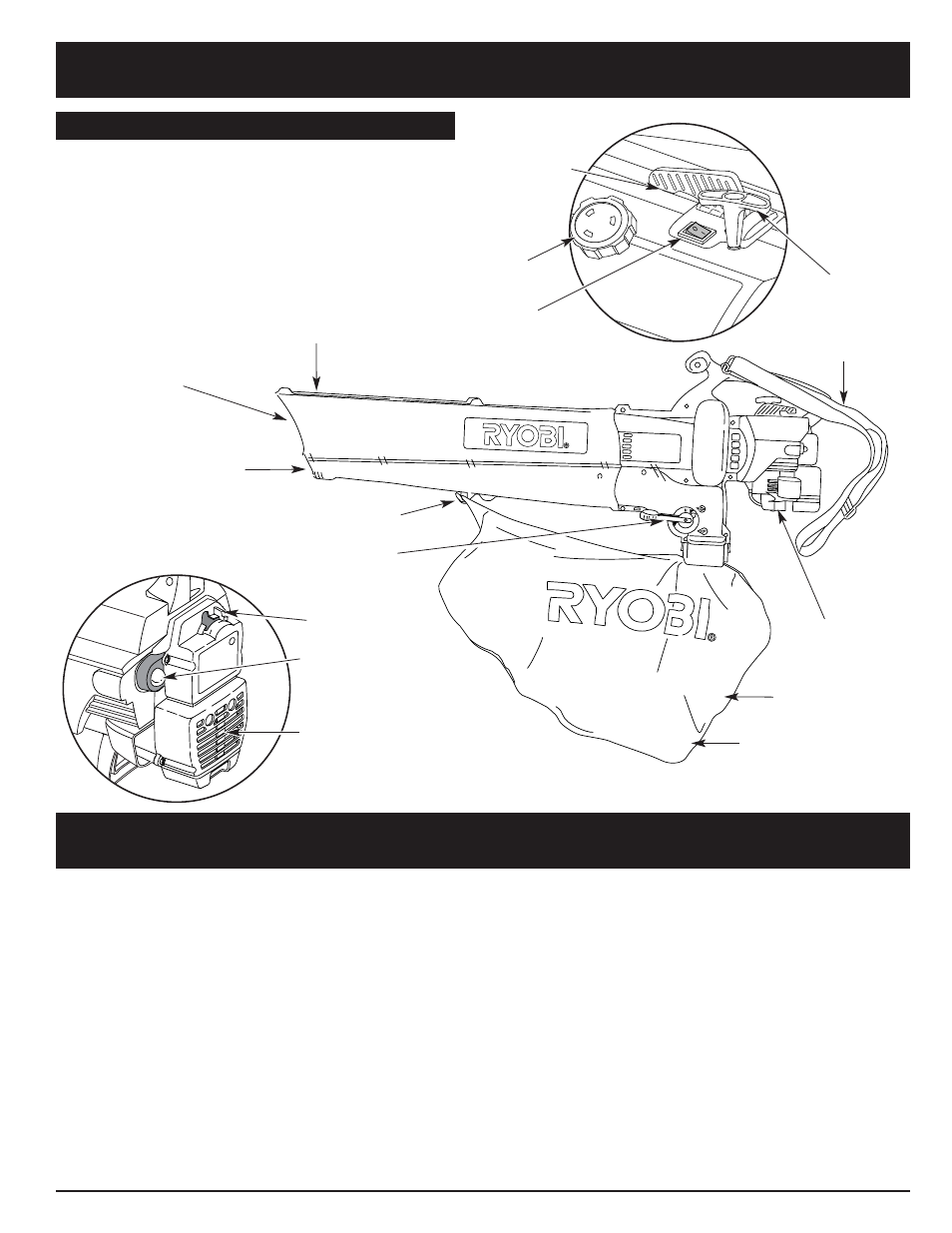

Tragegurt
Rohr des Bläsers/Absaugers
Saugbeutel
Auswahlhebel
Bläser/Absauger
Eingang Saugrohr
Bläserausgang
Haken des Saugbeutels
Reißverschluß des
Saugbeutels
Tankdeckel
Beschleunigungshebel
Ansaugpumpe
Starterhebel
Gehäuse des
Luftfilters/Abgasrohrs
Zündkerze
Griff des
Anlassers
Schalter
BESCHREIBUNG
3. Die 2 (zwei) Schlitzschrauben T20 Torx 8-32 x 3/4” in die
rechte Seite des Motorgehäuses und die 2 (zwei) Muttern
in die linke Seite des Motorgehäuses einsetzen (Abb. 2).
4. Die Schrauben anziehen, aber nicht zu fest.
5. Die 2 (zwei) übriggebliebenen selbstschneidenden
Gewindeschrauben mit Schlitzen T20 Torx 8-16 x 3/4” an
beiden Seiten des Gehäuses anbringen (Abb. 2). Die
Schrauben gut, aber nicht zu fest anziehen.
