21

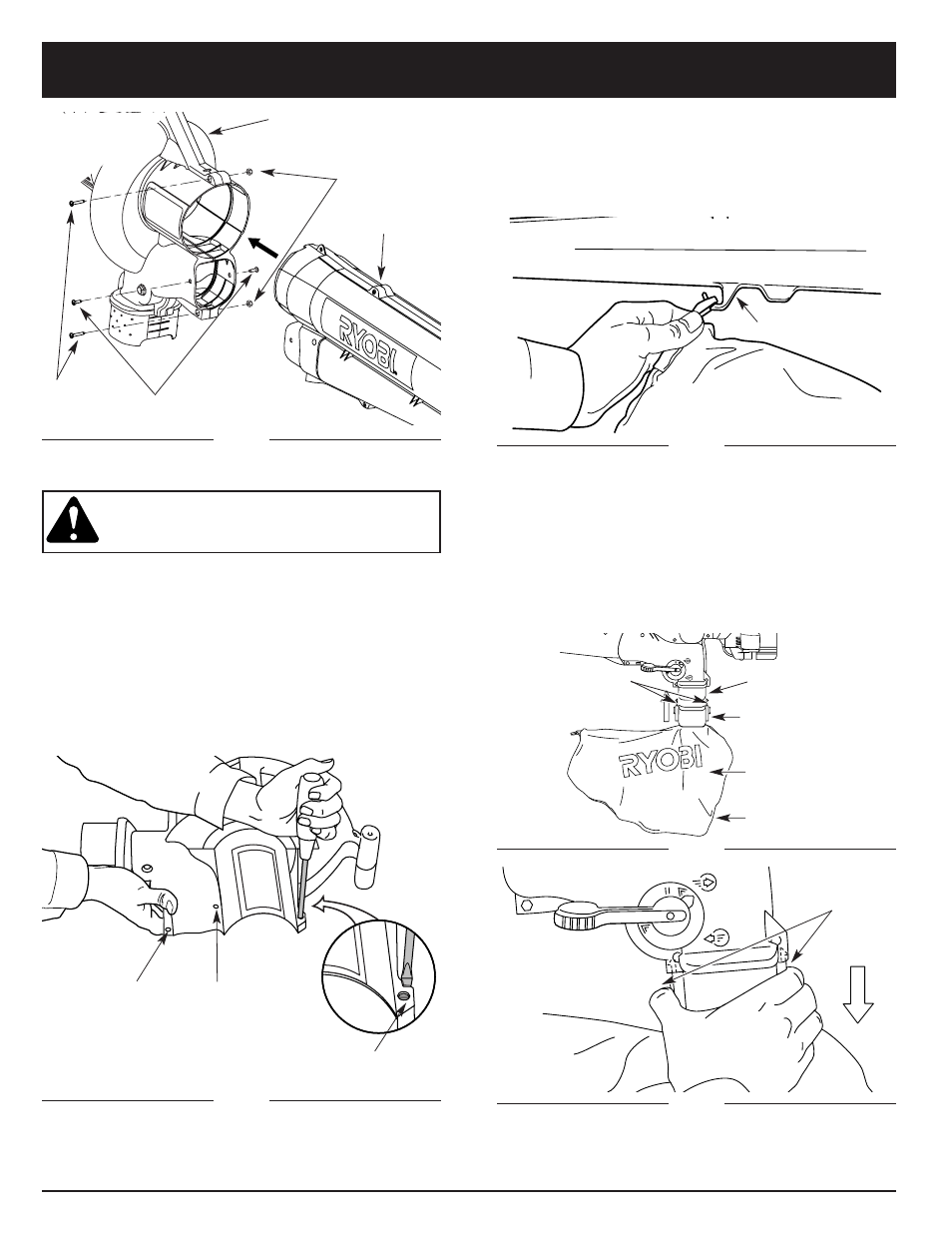

INSTRUCTIONS DE MONTAGE
Crochet du sac de
l’aspirateur
Fig. 3
MONTAGE ET DÉMONTAGE DU SAC DE L’ASPIRATEUR
Montage
1. Attachez le sac de l’aspirateur au crochet situé sur le tube
du souffleur/aspirateur (Fig. 3)
2. Faites glisser l’adaptateur du sac aspiration sur le tube
d’évacuation des débris du carter. Poussez l’adaptateur
afin d’enclencher les loquets des deux côtés et de fixer
ainsi le sac sur l’appareil (Fig. 4).
Démontage
1. Appuyez sur les loquets situés de chaque côté de l’adap-
tateur du sac aspiration et retirez le sac de l’aspirateur de
l’appareil (Fig. 5).
2. Détachez le sac de l’aspirateur du crochet.
Vis et
écrou
Vis et écrou
Vis autotaraudeuse
Fig. 1
Démontage
ATTENTION : Pour éviter des blessures graves,
éteignez le moteur et laissez le rotor s’arrêter
avant de monter ou de démonter le tube.
1. Enlevez les 2 (deux) vis autotaraudeuses de chacun des
côtés du carter.
2. Enlevez les 2 (deux) vis et écrous fixant le tube du souf-
fleur/aspirateur au carter (Fig. 1).
REMARQUE :Rangez soigneusement les accessoires afin de
pouvoir les réutiliser ultérieurement.
3. Enlevez le tube du souffleur/aspirateur du carter moteur.
4. Remettez le tube du souffleur/aspirateur en place avant
utilisation.
Fig. 2
Vis
Écrou
Tube du
souffleur/aspirateur
Carter moteur
Vis autotaraudeuse
Fig. 5
Loquets
Sac de l’aspirateur
Tube d’évacuation
des débris
Adaptateur du sac
aspiration
Fermeture éclair
Fig. 4
Loquets
