Ni 5112のフロントパネル, 図 21 ni 5112 フロントパネル, 表 9 ni 5112 フロントパネルの信号接続 – National Instruments NI 5102 User Manual
Page 58: Ni 5112, のフロントパネル, Ni pxi-5112, Ni pci-5112

NI
高速デジタイザ
スタートアップガイド
26
ni.com/jp
NI 5112
のフロントパネル
は、
NI PXI-5112
および
NI PCI-5112
のフロントパネルを示します。
AUX
コネクタのピ
ン配列情報については、図
を参照してください。

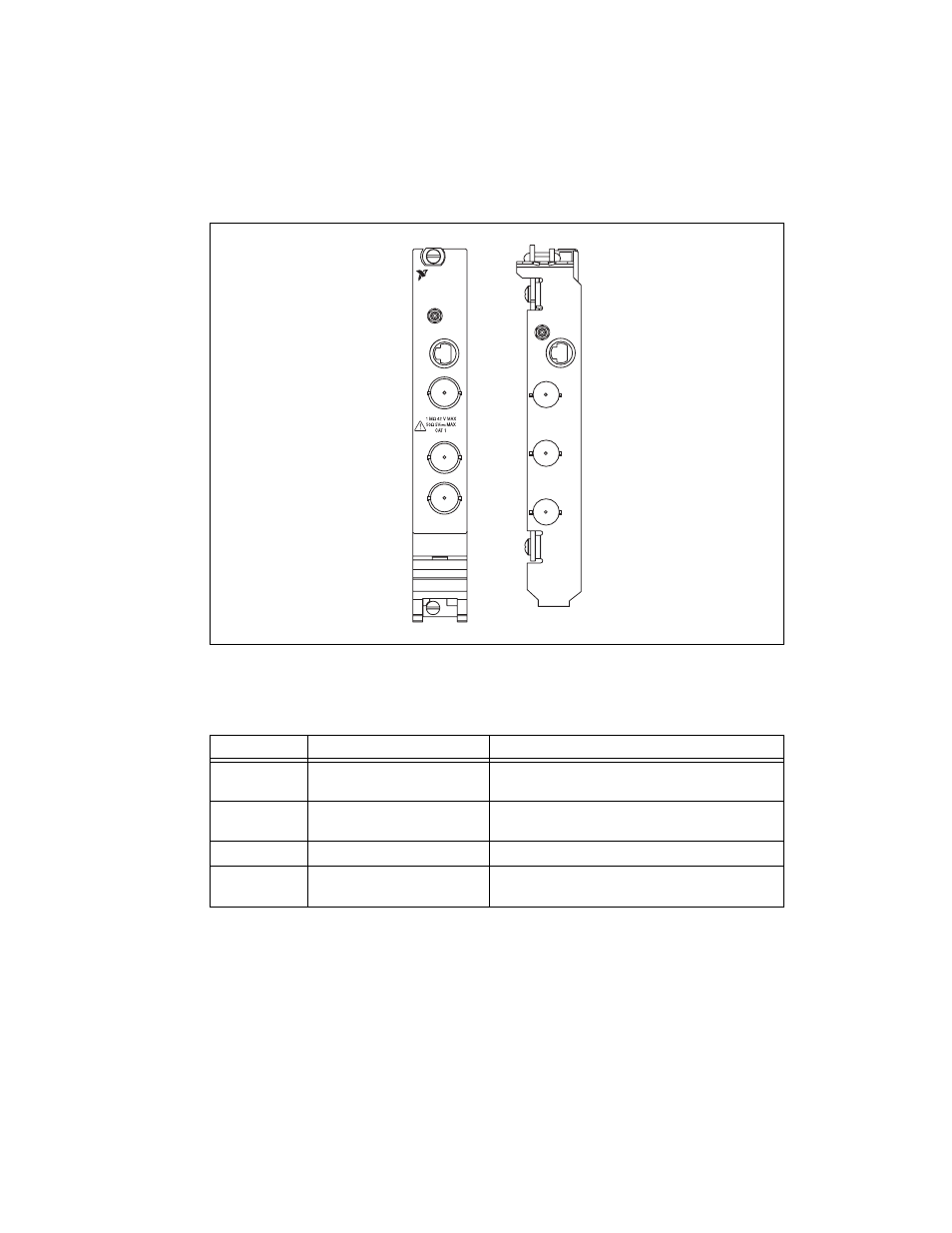

図
21 NI 5112
フロントパネル
は、
NI 5112
の信号接続を示します。
表
9 NI 5112
フロントパネルの信号接続
コネクタ
説明
機能
CH 0
、
CH 1
BNC
メスコネクタ(標準)
アナログ入力接続。データのデジタル化とトリガ
集録。
TRIG
BNC
メスコネクタ(標準)
外部アナログトリガ接続。
TRIG
コネクタに接続
されている信号のデジタル化は不可。
PFI 1
SMB
コネクタ(標準)
汎用デジタルタイミング
/
トリガ信号。
AUX
9
ピンミニサーキュラ
DIN
コネクタ
PFI 2
へのアクセス(別途ケーブルが必要)。
ピン配
列に関する情報については、図
を参照のこと。
C
H
1
T
R
I
G
PFI 1
INSTRUMENTS
NATIONAL
NI PXI-5112
100 MHz
Digital Oscilloscope
C
H
0
CH 0
PFI 1
CH 1
TRIG
AUX
