49
M Mo od de e P Po on ntt ((B Brriid dg ge e))
Une paire d’étage de puissance peuvent être reliée pour se comporter comme un étage unique,
donnant une puissance de sortie égale à la somme des puissances individuelles des étages à une
impédance égale à la somme des impédance de travail des étages. Par exemple, mettre en mode Pont
deux étages de puissance de 200 Watts sous 4 Ohms vous donnera un étage unique de 400 Watts
sous 8 Ohms. En mode Pont, les polarités des entrées doivent être inversées entre les deux étages: le
signal envoyé au premier étage est dupliqué puis envoyé au second étage en inversant les bornes
positive et négative.

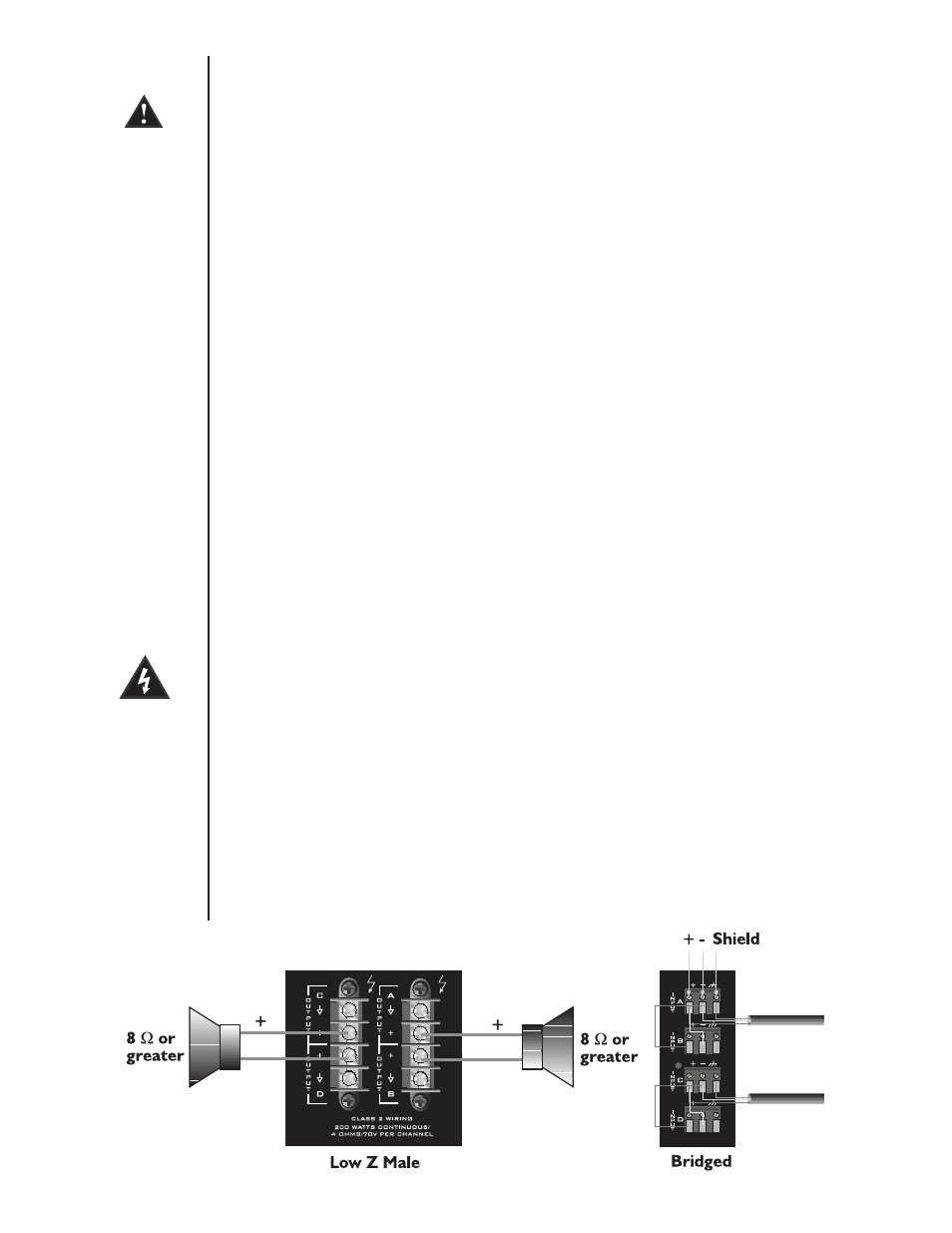

Concrètement, pour mettre les étages A et B en mode Pont, connectez votre signal à l’entrée du canal
A. Connectez la borne positive du canal A à la borne négative du canal B puis de même, connectez la
borne négative du canal A à la borne positive du canal B. (voir ci-dessous). Les contrôles de gains des
deux canaux (A et B dans cet exemple) doivent être en position identique pour un bon équilibre de
travail.
N No otte e:: D De e p pa arrtt lla a cco on ncce ep pttiio on n d de ess m mo od du ulle ess M MM MA A,, cce eu uxx--ccii n ne e p pe eu uv ve en ntt ê êttrre e cco on nffiig gu urré éss
p po ou urr p pa asssse err lle ess é étta ag ge ess d de e p pu uiissssa an ncce e e en n m mo od de e P Po on ntt..
La connexion du système d’enceinte se fait par les bornes positives des canaux en mode Pont. Les
bornes négatives ne doivent jamais être utilisées si l’étage d’amplification est en mode Pont. Dans le
cas de l’utilisation d’un panneau de connection additionnel, toutes les connexions doivent être
isolées les unes des autres et du panneau. En mode de sortie basse impédance (4 or 8 Ohms), le
mode Pont vous donnera une puissance de sortie de 400 Watts à une impédance minimum de 8
Ohms. En mode de sortie 70V (installation de type ‘ligne’), le mode Pont vous donnera un étage
d’amplification d’une sortie de 140V à une impédance minimum de 50 Ohms. Si vous utilisez un
système d’une impédance inférieure à celle recommandée, vous activerez certainement le système de
protection de votre unité.
N No otte e:: Q Qu ue ellq qu ue e sso oiitt lle e m mo od de e u uttiilliissé é,, n ne e JJA AM MA AIIS S cco on nn ne ecctte err lle ess sso orrttiie ess d d’ ’é étta ag ge e
d d’ ’a am mp plliiffiicca attiio on nss e en nsse em mb blle e..
A Atttte en nttiio on n:: V Vo ottrre e u un niitté é e esstt cca ap pa ab blle e d de e v vo olltta ag ge ess d de e sso orrttiie e ssu up pé érriie eu urrss а а 112 20 0 V V R RM MS S.. IIll
e esstt iim mp po orrtta an ntt d da an nss cce e cca ass d d’ ’u uttiilliisse err d du u cca ab blle e C CL LA AS SS S 3 3 e en n a acccco orrd da an ncce e a av ve ecc lla a
llé ég giisslla attiio on n e en n v viig gu ue eu urr p po ou urr lla a cco on nn ne exxiio on n d du u ssy yssttè èm me e d d’ ’e en ncce eiin ntte ess..
A Atttte en nttiio on n:: L Le ess sso orrttiie ess d de e v vo ottrre e u un niitté é sso on ntt d da an ng ge erre eu usse ess llo orrssq qu ue e cce elllle e--ccii e esstt sso ou uss tte en nssiio on n..
P Po ou urr é év viitte err tto ou utt rriissa au ue e d de e d dé écch ha arrg ge e é élle eccttrriia au ue e,, p prre en ne ezz lle ess p prré écca au uttiio on nss ssu uiiv va an ntte ess::
1. Ne touchez aucun cable dénudé attaché à ces sorties.
2. Utilisez des cables d’enceintes gainés et des connecteurs à corps isolé.
3. Ne connectez/déconnectez aucun cable d’enceintes si votre unité est sous tension.
4. Vérifiez toutes les connexions et assurez-vous l’absence de cables dénudés avant de
mettre vore unité sous tension.
5. Assurez-vous que les gainages de cables d’enceintes soient de bonne qualité et en bonne
condition avant de mettre vore unité sous tension.
6. Les connexions à ces sorties doivent être éffectuées par une personne qualifiée ou
nécessite l’utilisation de cables pré-assemblés.
