Peavey ICS 4200 - Manual (Page 34)

34

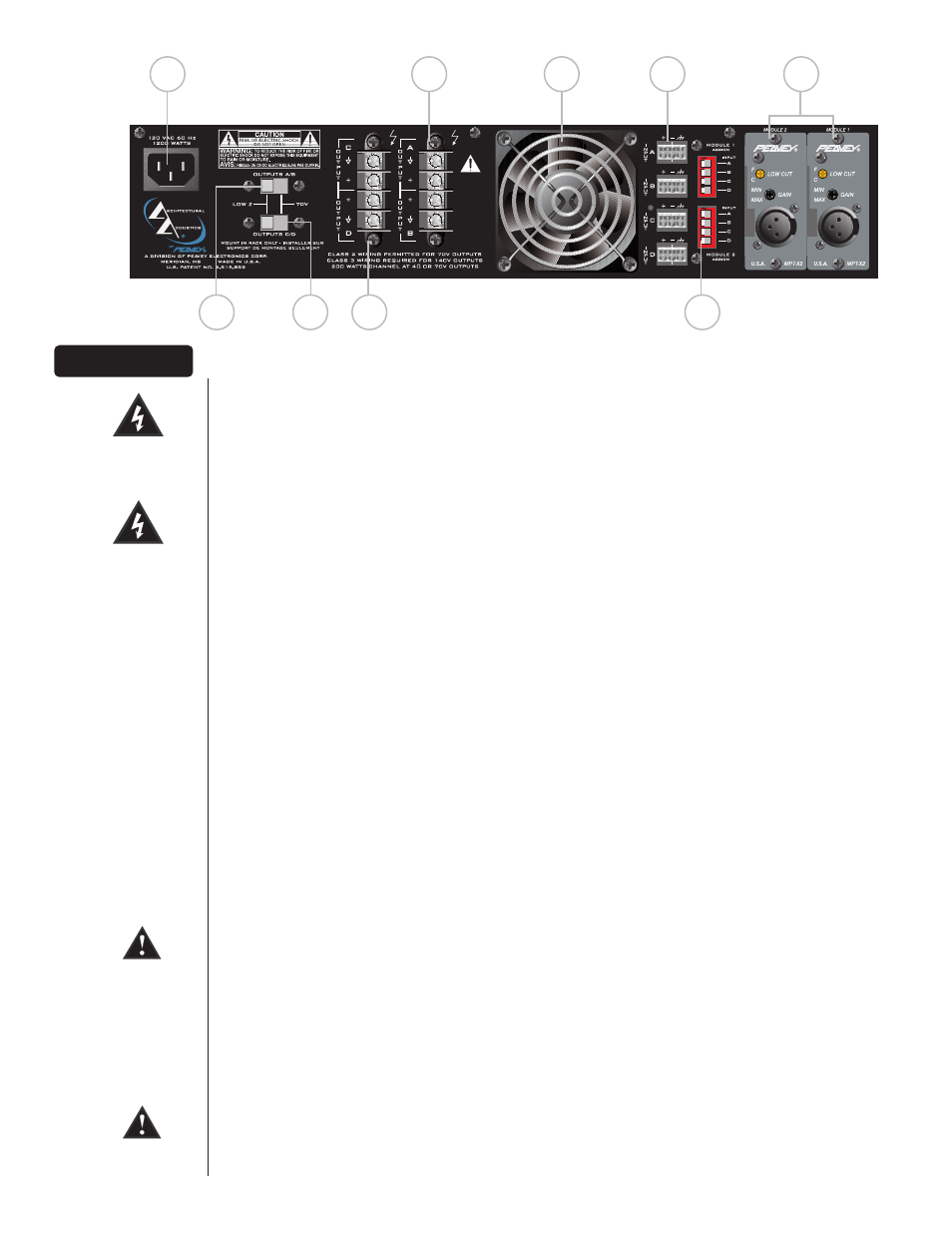

R Re ea arr P Pa an ne ell
12
3
4
O N
12
3
4
O N
7 10 12 13 14
MODULE 2 MODULE 1
8 9 11 15
((7 7)) W We ecch hs se ells sttrro om m--N Ne ettzzs stte ecck kd do os se e
Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem
entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche
Betriebsspannung liegt bei. Das Netzkabel muss an den Verstärker angeschlossen werden, bevor es
an eine geeignete Wechselstromsteckdose angeschlossen wird.
W We ecch hsse ellssttrro om m--N Ne ettzzk ka ab be ell
Bei diesem dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes, dreiadriges Kabel
mit einem herkömmlichen 120-Volt-Wechselstromstecker mit Erdungsstift. Der Erdungsstift darf in
keinem Fall an irgendeinem Gerät entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die
verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter
Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.
((8 8)) C Ch ha an nn ne ell--A A/ /B B--O Ou uttp pu utt--W Wa ah hlls scch ha alltte err (niederohmig oder 70 Volt)
Mit diesem Schiebeschalter können die Verstärkerkanäle A und B für ein herkömmliches
niederohmiges oder ein 70-Volt-Verteilerlautsprechersystem konfiguriert werden.
((9 9)) C Ch ha an nn ne ell--C C/ /D D--O Ou uttp pu utt--W Wa ah hlls scch ha alltte err (niederohmig oder 70 Volt)
Mit diesem Schiebeschalter können die Verstärkerkanäle C und D für ein herkömmliches
niederohmiges oder ein 70-Volt-Verteilerlautsprechersystem konfiguriert werden.
((110 0)) C Ch ha an nn ne ell A A/ /B B O Ou uttp pu utts s
Bei diesen Ausgängen handelt es sich um Schraubklemmen für die Kanäle A und B. Schließen Sie
das Lautsprechersystem an die jeweiligen positiven bzw. Erdungsklemmen an.
((1111)) C Ch ha an nn ne ell C C/ /D D O Ou uttp pu utts s
Bei diesen Ausgängen handelt es sich um Schraubklemmen für die Kanäle C und D. Schließen Sie
das Lautsprechersystem an die jeweiligen positiven bzw. Erdungsklemmen an.
((112 2)) L Lü üffttu un ng gs sg giitttte err
Der Verstärker wird über einen Zweistufen-Gleichstromventilator gekühlt. Diese Öffnung darf in
keinem Fall blockiert werden. Ist eine stärkere Kühlung des Gerätes erforderlich, schaltet der
Ventilator automatisch auf die höhere Drehzahl um. Im Leerlauf und bei ausreichend kühlem Gerät
steht der Ventilator normalerweise auf niedriger Drehzahl. Der Ventilator darf nie still stehen, es sei
denn, der Verstärker wird ausgeschaltet oder die Wechselstromversorgung wird unterbrochen.
((113 3)) C Ch ha an nn ne ell IIn np pu utts s
Mit diesen abziehbaren Euro-Steckern können elektronisch symmetrierte Eingangssignale ans
System angeschlossen werden. Jeder Eingang hat eine Empfindlichkeit von 1,4 Volt und eine
Dämpfung im unteren Bereich bei 60 Hz.
((114 4)) M MM MA A ™ ™ --P Pllu ug g--iin n--M Mo od du ulla an ns scch hllü üs ss se e
Zum Anschließen von zwei optionalen MMA ™ -Plug-in-Eingangsmodulen. Diese Module müssen
entsprechend den Installationsanforderungen ausgewählt werden. Näheres dazu erfahren Sie aus
der Bedienungsanleitung des jeweiligen MMA
™ -Moduls.
