36

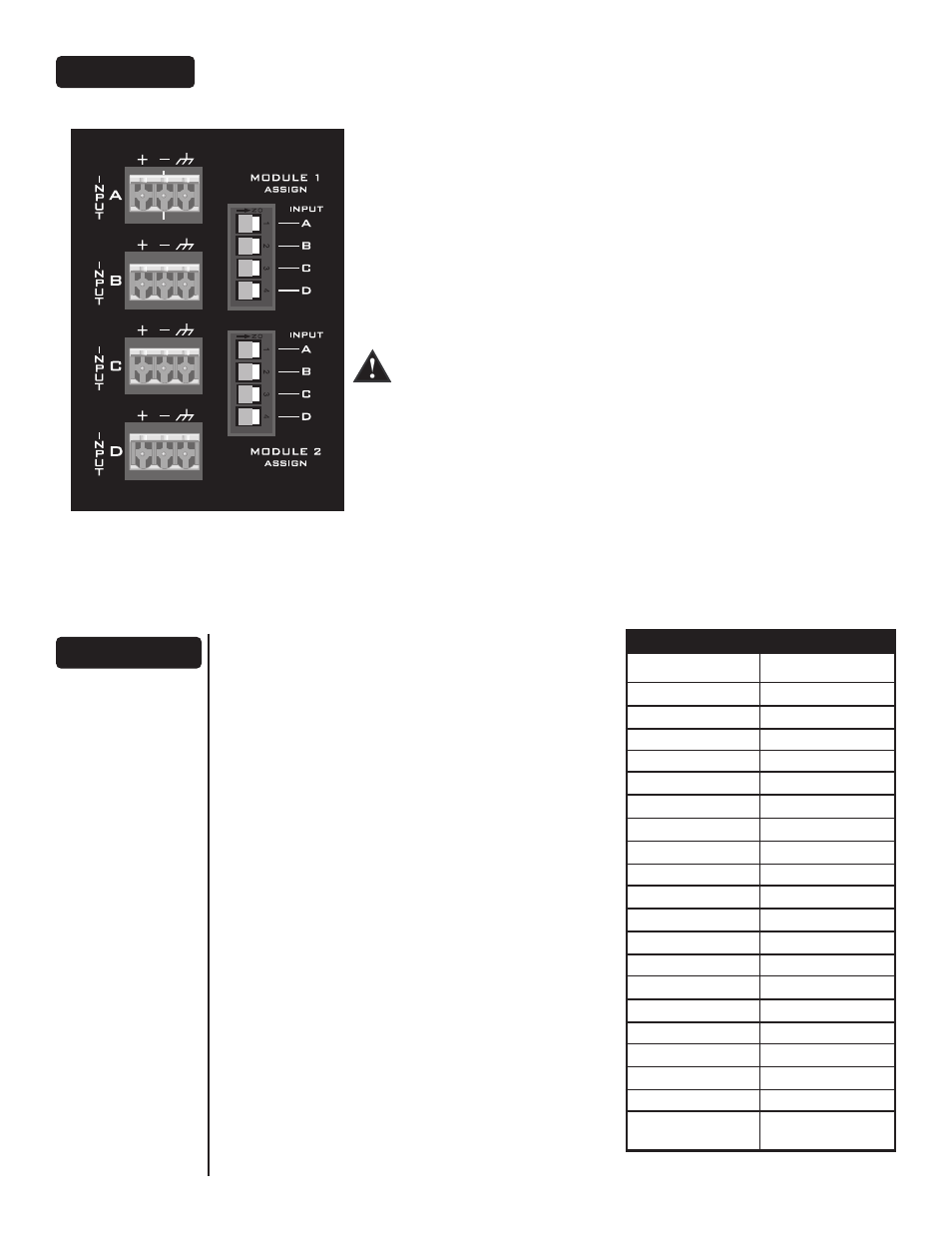

D DIIP P S Sw wiittcch h S Se ettttiin ng gss
E Eiin ng ga an ng gsse en ne erriig giie e
Der Ausgang jedes Moduls kann jedem Kanal bzw. jeder Kombination von
Kanälen zugewiesen werden. Um den Ausgang von Modul 1 einem bzw.
mehreren Verstärkerkanälen zuzuweisen, wird einfach der jeweilige Schalter
in der oberen Schalterreihe auf die Position ON (rechts) geschoben. Um den
Ausgang von Modul 2 einem bzw. mehreren Verstärkerkanälen zuzuweisen,
wird einfach der jeweilige Schalter in der unteren Schalterreihe auf die
Position ON (rechts) geschoben
Bei der Betätigung dieser Schalter muss unbedingt darauf geachtet werden,
dass die Kanalpegelregler auf der Vorderseite vollständig heruntergedreht
sind oder der Verstärker ausgeschaltet ist. Dadurch werden Schäden des
Lautsprechersystems vermieden, falls an den Moduleingängen hohe
Signalpegel vorliegen sollten.
A Acch httu un ng g:: M MM MA A ™ ™ --P Pllu ug g--iin n--M Mo od du ulle e d dü ürrffe en n n niicch htt e eiin ng ge esstte ecck ktt o od de err
h he erra au ussg ge ezzo og ge en n w we errd de en n,, sso olla an ng ge e d de err V Ve errssttä ärrk ke err e eiin ng ge esscch ha alltte ett
ii ss tt ..
D Dä äm mp pffu un ng g iin n d dB B
Der Signalpegel für jeden Eingang kann
gedämpft werden, indem der Pegelregler auf
der Vorderseite, der über 21 einrastende
Positionen verfügt, eingestellt wird. Die
Tabelle rechts zeigt die Dämpfungswerte in
dB für jede Position.
H Hiin nw we eiiss:: D Diie e g ge ezze eiig gtte en n
D Dä äm mp pffu un ng gssw we errtte e k kö ön nn ne en n u um m ±± 110 0% %
a ab bw we eiicch he en n..
DETENT ATTENUATION
0 (fully CCW) -85.0
1 -58.0
2 -35.0
3 -26.0
4 -20.0
5 -16.0
6 -13.0
7 -11.5
8 -9.5
9 -8.5
10 -7.0
11 -5.8
12 -4.7
13 -3.9
14 -3.0
15 -2.2
16 -1.4
17 -0.65
18 -0.25
19 -0.03
20 (fully CW) 0.00
P Pe eg ge ellrre eg glle err
