35
A Acch httu un ng g:: M MM MA A ™ ™ --P Pllu ug g--iin n--M Mo od du ulle e d dü ürrffe en n n niicch htt e eiin ng ge esstte ecck ktt o od de err h he erra au ussg ge ezzo og ge en n w we errd de en n,, sso olla an ng ge e
d de err V Ve errssttä ärrk ke err e eiin ng ge esscch ha alltte ett iisstt..
((115 5)) M Mo od du ull--A Au us sg ga an ng g a an n K Ka an na allw wa ah hlls scch ha alltte err
Über diese Dip-Schalter werden die Ausgänge des jeweiligen Moduls an den bzw. die
gewünschten Verstärkerkanäle angeschlossen. Für eine bestimmte Kanalauswahl muss der Dip-
Schalter eingestellt werden.
E Eiin ng ga an ng gssa an nsscch hllü üsssse e

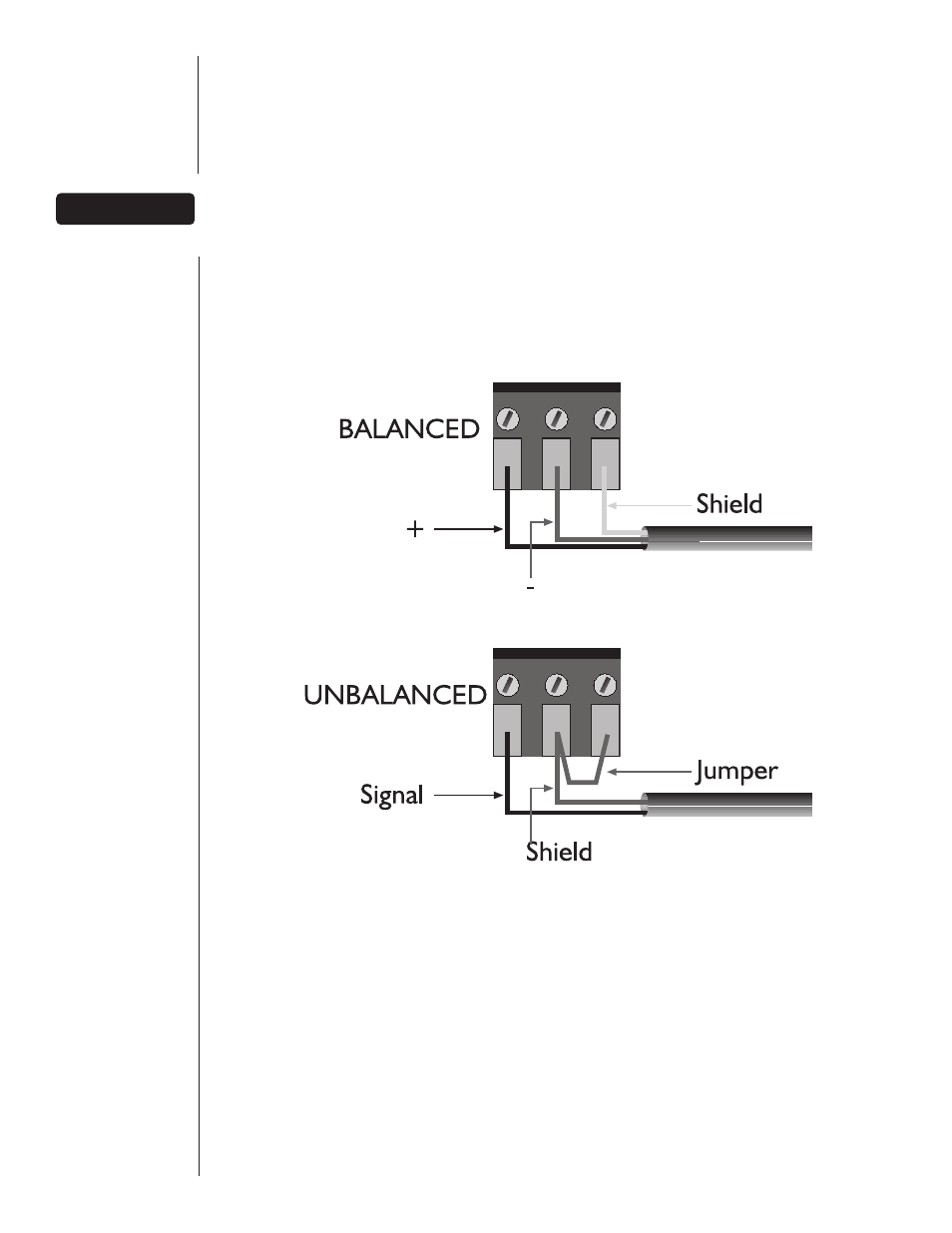

Die Euro-Stecker sind folgendermaßen verdrahtet: Stift 1 ist positiv, Stift 2 ist negativ, Stift 3 ist die
Gehäuseerdung. In der Regel sind symmetrierte Eingänge mit zweiadrigen geschirmten Kabeln
verdrahtet, wie in der folgenden Abbildung gezeigt. Bei unsymmetrierten Eingängen wird die einzelne
Leitung an Stift 1 verdrahtet. Die Abschirmung wird an die Stifte 2 und 3 angeschlossen, wie in der
folgenden Abbildung gezeigt
E Eiin ng ga an ng gsse en ne erriig giie e
