22
C Co on ne exxiio on ne ess d de e E En nttrra ad da a

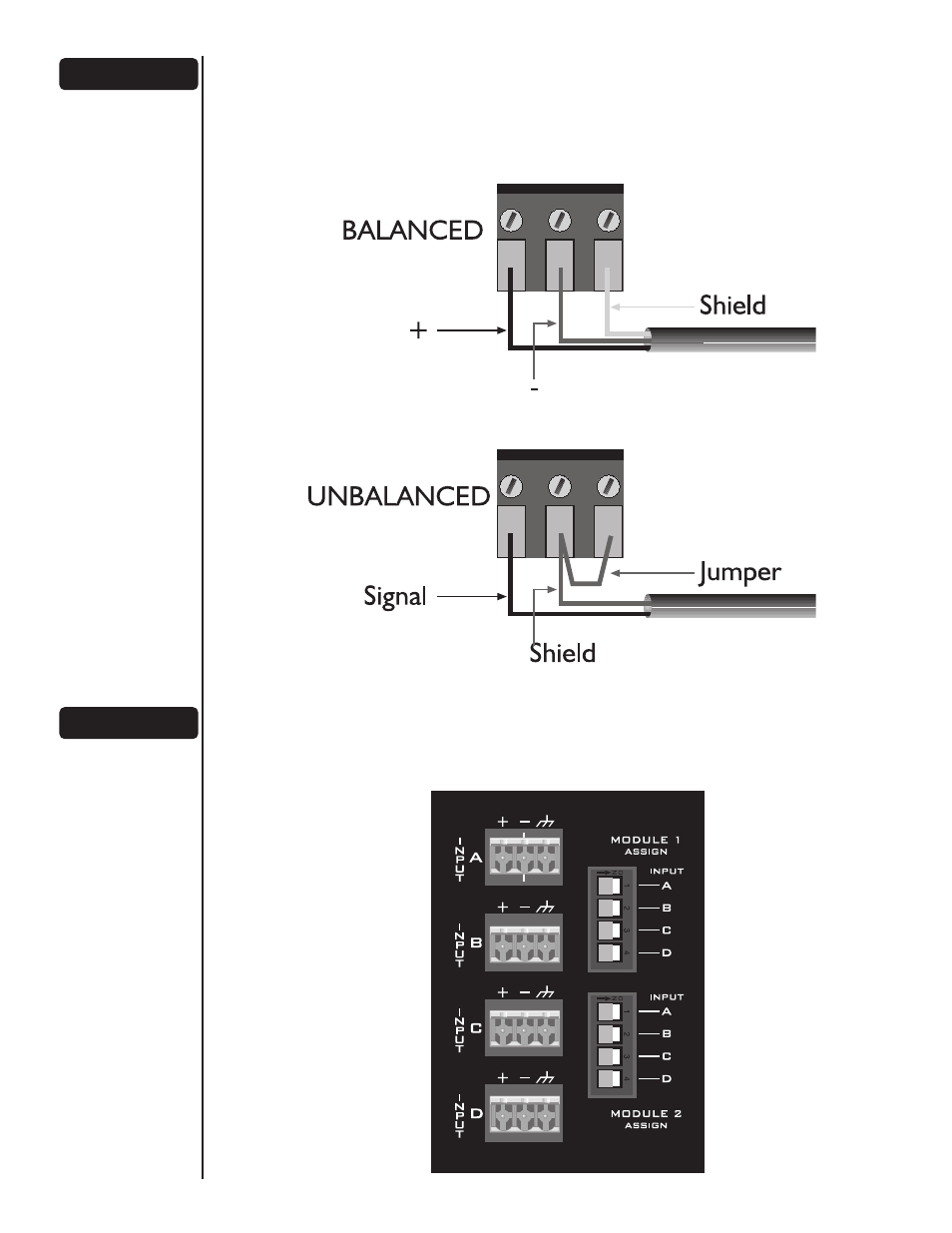

Los conectores tipo Euro están cableados de la siguiente manera: Aguja 1 es positiva, Aguja 2 es
negativa y Aguja 3 es la tierra. Las entradas balanceadas normalmente están cableadas usando cable
de dos conductores como se muestra en el siguiente diagrama. Para entradas no balanceadas el
conductor está cableado a la aguja 1, y la tierra a las agujas 2 y 3 como se muestra en el siguiente
diagrama.
D DIIP P S Sw wiittcch h S Se ettttiin ng gss
E En nttrra ad da a
E En nttrra ad da a M Mó ód du ullo o
