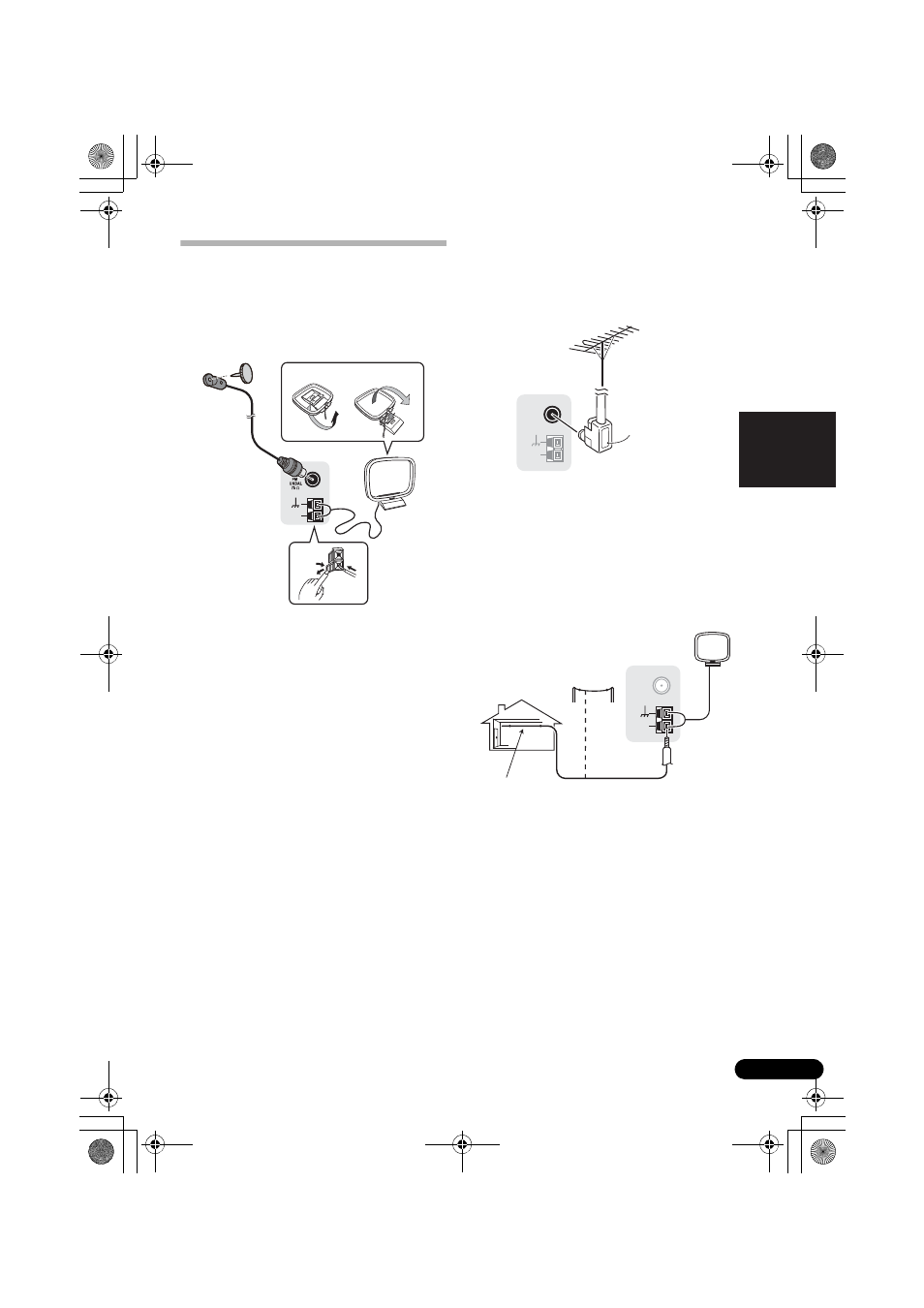

Raccordement des antennes
Raccordez l’antenne cadre AM et l’antenne
filaire FM comme indiqué ci-dessous. Pour
améliorer la réception et la qualité du son,
raccordez les antennes externes (consultez
Utilisation des antennes externes ci-dessous).
1 Poussez sur les languettes pour les ouvrir,
puis insérez complètement un fil dans chaque
borne avant de relâcher les languettes pour
mettre en place les fils de l’antenne AM.
2 Reliez l’antenne cadre AM au pied joint.
Pour relier le pied à l’antenne, courbez-le dans
le sens indiqué par la flèche (fig. a), puis
attachez le cadre sur le pied (fig. b).
3 Placez l’antenne AM sur une surface plane
en l’orientant vers une direction qui offre la
meilleure réception.
4 Raccordez l’antenne filaire FM à la prise
d’antenne FM.
Pour de meilleurs résultats, déroulez l’antenne
FM et fixez-la sur un mur ou sur un
encadrement de porte. Tendez-la, elle ne doit
pas être enroulée.
Utilisation des antennes externes
Pour améliorer la réception FM
Utilisez un connecteur de type F (non fourni)
pour raccorder une antenne FM externe.
Pour améliorer la réception AM
Connectez un fil recouvert de vinyle de 5 à
6 mètres de long à la borne d’antenne AM
sans déconnecter l’antenne cadre AM
fournie.
Pour obtenir la meilleure réception possible,
fixez ce fil métallique horizontalement, à
l’extérieur.
ANTENNA
AM
LOOP
2
1
3
4
fig. a fig. b
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
Connecteur
de type F
ANTENNA
FM
UNBAL
75 Ω
AM
LOOP
Antenne
extérieure
5 m à 6 m Antenne intérieure
