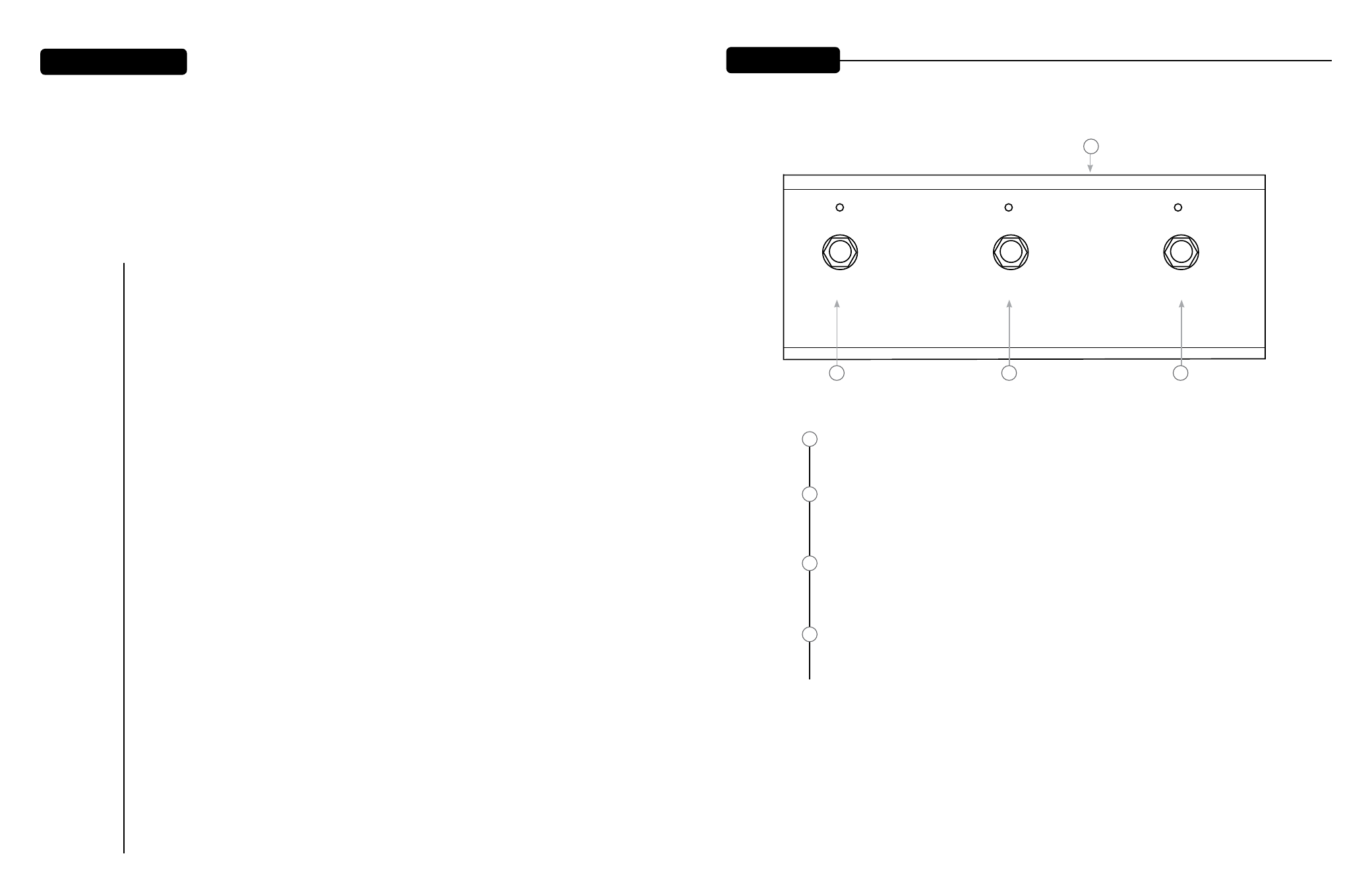

Pedale
1
2
3
4
CONNETTORE CAVO
Questo connettore DIN a 7 pin permette di collegare un pedale all’ingresso REMOTE
SWITCH (20) dell’amplificatore con il cavo in dotazione. Le connessioni al pedale e
all’amplificatore devono essere eseguite prima dell’alimentazione dell’amplificatore.
SELETTORE LEAD/RHYTHM
Questo interruttore seleziona tra i canali Rhythm e Lead sull’amplificatore. Il LED
adiacente si illumina quando è selezionato il canale Lead/Lead. Quando il LED è
spento, è selezionato il canale Rhythm/Rhythm. Il SELETTORE CLEAN (32) deve essere
in modalità BYPASS per attivare il canale Rhythm o Lead.
SELETTORE CLEAN
Questo interruttore seleziona il canale Clean e si attiva indipendentemente dalla
posizione del SELETTORE Lead/Rhythm (31). Il LED adiacente si illumina quando è
selezionato il canale Clean. Questo interruttore deve essere in posizione BYPASS,
corrispondente al LED spento, per poter utilizzare il SELETTORE Lead/Rhythm (31).
SELETTORE EFFECTS
Questo interruttore attiva il loop effetti dell’amplificatore. Il LED adiacente si illumina
quando il loop effetti è attivo.
Lead/RhythM ByPass ByPass
Lead Clean Effects
1
2 3 4
Pannello posteriore
CAVO DI ALIMENTAZIONE DI RETE C.A. PER RETI INTERNE USA
Il cavo di alimentazione di rete fornito con l’unità è un cavo a tre conduttori ad alta
resistenza con spina standard USA per 120 V c.a. con connettore di terra. Se la presa
di corrente non ha il connettore di terra, deve essere usato un adattatore di messa a
terra idoneo e il terzo conduttore deve essere collegato correttamente a terra.
Non rimuovere il pin di terra delle apparecchiature. È una misura di sicurezza.
NOTA: SOLO PER IL REGNO UNITO
Se i colori dei conduttori del cavo di rete elettrica di questa unità non
corrispondono ai colori delle marcature che identificano i terminali della spina,
procedere come segue: (1) il cavo verde e giallo deve essere collegato al terminale
marcato con la lettera E‚ il simbolo del collegamento di terra‚ di colore verde
o giallo-verde; (2) il cavo blu deve essere collegato al terminale marcato con
la lettera N oppure di colore nero; (3) il cavo marrone deve essere collegato al
terminale marcato con la lettera L oppure di colore rosso.
