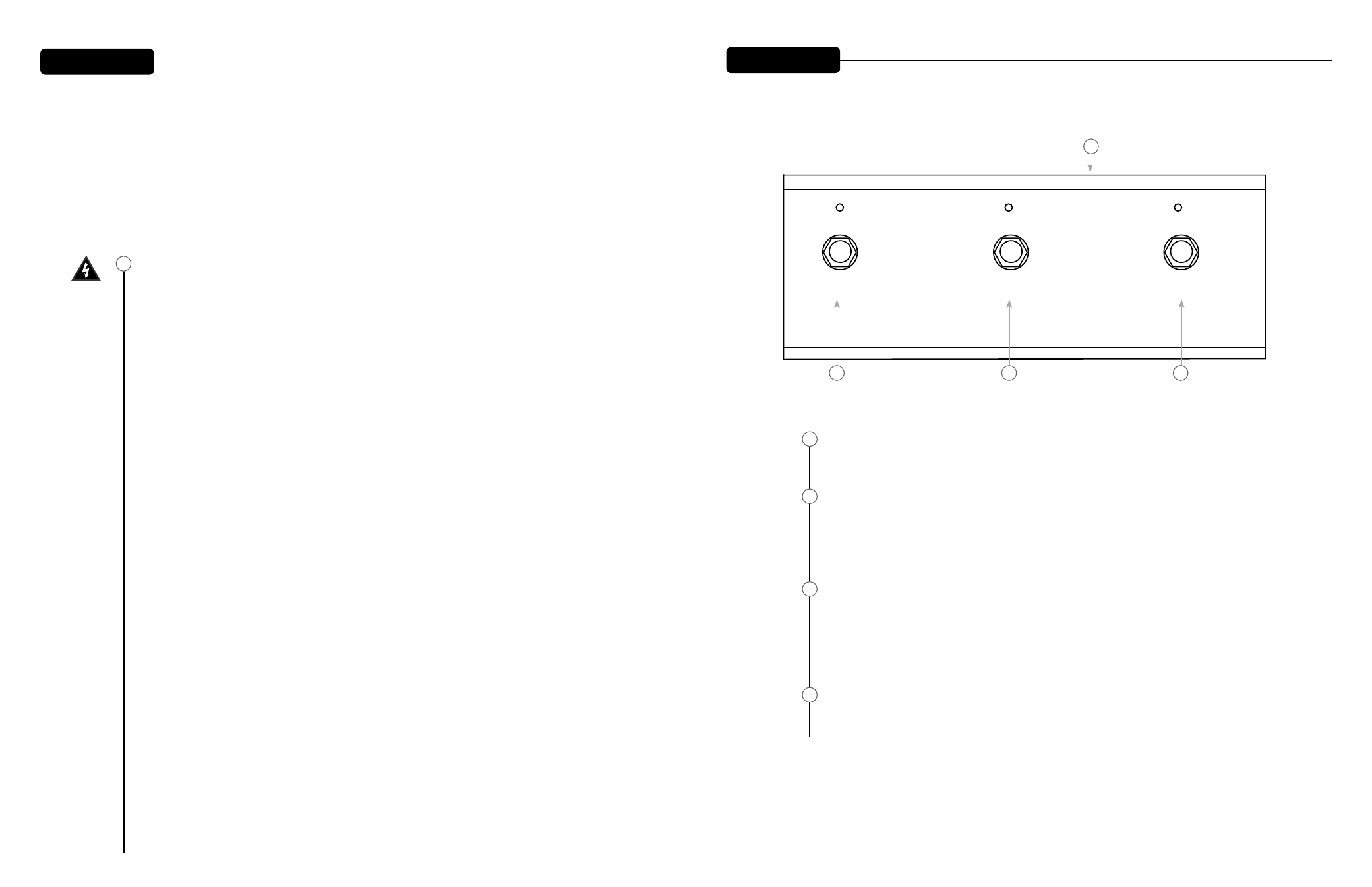

Pedal
1
2
3
4
REMOTE SWITCH (conector del cable del pedal)
Este conector DIN de 7 pines permite la conexión del pedal, con el uso del cable
incluido en el paquete del producto. Las conexiones en el pedal y en el amplificador
se deben hacer antes de encender el amplificador.
LEAD/RHYTHM (interruptor de selección de guitarra líder o guitarra ritmo)
Este interruptor selecciona entre los canales de guitarra líder y guitarra ritmo del
amplificador. El indicador de LED en la parte superior del interruptor se enciende al
seleccionar el canal de la guitarra líder. Si el indicador de LED está apagado, está
seleccionado el canal de la guitarra ritmo. El interruptor del canal limpio (3) debe
encontrarse en el modo de derivación (ByPass) para poder activar los canales de
guitarra líder y de guitarra ritmo.
CLEAN (interruptor de selección entre el canal limpio y la derivación del
canal limpio)
Este interruptor se utiliza para seleccionar el canal limpio, y se activa sin importar
la posición del interruptor (2) de selección de guitarra líder o de guitarra ritmo. El
indicador de LED en la parte superior del interruptor se enciende al seleccionar el canal
limpio. Este interruptor se debe encontrar en la posición de ByPass, señalado por el
indicador de LED apagado, para poder utilizar el interruptor de selección de guitarra
líder o guitarra ritmo (2).
EFFECTS (interruptor de selección entre el canal de efectos y la derivación del
canal de efectos)
Este interruptor activa el lazo de efectos del amplificador. El indicador de LED en
la parte superior del interruptor se enciende al activar el lazo de efectos.
Lead/RhythM
(guitarra líder/
guitarra ritmo)
ByPass
(derivación)
ByPass
(derivación)
Lead
(guitarra líder)
Clean
(limpio)
Effects
(efectos)
1
2 3 4
Panel trasero
TOMA IEC DE ALIMENTACIÓN DE ELECTRICIDAD
Esta toma consiste de un conector IEC estándar de electricidad. En el paquete del
producto se incluye un cable de alimentación de electricidad CA con enchufes apropiados
para esta toma, y de la clasificación correcta para el voltaje de operación de diseño. Se
debe conectar el cable de alimentación de electricidad al amplificador antes de conectar
el cable a una toma de CA.
CABLE DE ELECTRICIDAD CA PARA EL MERCADO ESTADOUNIDENSE
El cable de electricidad suministrado con la unidad es de servicio pesado y de
3 conductores, e incorpora un enchufe convencional de 120 V CA con pata de tierra.
Si el tomacorriente utilizado no cuenta con una conexión a tierra, se debe utilizar un
adaptador adecuado con conexión a tierra, y conectar el tercer cable a tierra en la forma
correcta.
Nunca rompa la pata de tierra del enchufe de ningún equipo. Dicha pata se suministra
para su seguridad.
NOTA: SÓLO PARA EL REINO UNIDO
Si los colores de los cables en el cable de alimentación eléctrica de esta unidad no se
corresponden con los colores que identifican a los terminales del enchufe, proceda de la
siguiente manera: (1) El cable identificado con colores verde y amarillo debe conectarse
al terminal identificado con la letra “E”, que identifica la conexión a tierra, identificado
con el color verde, o verde y amarillo. (2) El cable de color azul se debe conectar al
terminal identificado con la letra “N” o identificado con el color negro. (3) El cable de
color marrón se debe conectar al terminal identificado con la letra “L” o identificado con
el color rojo.
