das Signal abgeklungen ist. Durch eine starken Nachschwingfaktor (Position “TIGHT”)
wird das Nachschwingen des Konus rascher verringert als bei einem geringen Faktor
(Position “LOOSE”). Das Funktionsprinzip dieses Schalters ist vergleichbar mit den
Resonanz- und Presence-Reglern bei anderen Peavey Verstärkern, wenn diese Regler
gleichzeitig verstellt würden. Wenn die Position des NACHSCHWINGSCHALTERS
geändert wird, ändert sich auch die Lautstärke des Verstärkers und muss daher neu
eingestellt werden.
IMPEDANZSCHALTER FÜR LAUTSPRECHERBOXEN
Über diesen Wählschalter mit drei Positionen wird die Impedanz der jeweils
angeschlossenen Lautsprecherbox eingestellt. Wenn zwei Boxen mit gleicher Impedanz
angeschlossen werden, sollte an dem Schalter der halbe Impedanzwert einer Einzelbox
eingestellt werden. Beispiel: Zum Anschluss von zwei Boxen mit je 16 Ohm muss der
Schalter auf 8 Ohm und bei Anschluss von zwei 8 Ohm Gehäusen eine Impedanz von 4
Ohm eingestellt werden. Die Lautsprecher-Mindestimpedanz beträgt 4 Ohm.
LAUTSPRECHERAUSGÄNGE
Diese parallel geschalteten 1/4” Monoklinkenbuchsen dienen zum Anschluss von
Lautsprecherboxen. Die Lautsprecher-Mindestimpedanz beträgt auch hier 4 Ohm. Am
IMPEDANZSCHALTER FÜR LAUTSPRECHERBOXEN (23) sollte die jeweilige Impedanz
der Lautsprecherbox(en) eingestellt werden.
LINE OUT LEVEL
Über diesen Regler wird der Pegel des Signals eingestellt, das an der LINE OUT-
Buchse (26) anliegt. Damit kann zum Beispiel der Pegel einer nachgeschalteten
Endstufe/Lautsprecheranlage, die über den LINE OUT-Ausgang (26) angeschlossen
ist, an den Pegel der Lautsprecherboxen angepasst werden, die über die
LAUTSPRECHERAUSGÄNGE (24) angeschlossen sind.
LINE OUT
Über diese 1/4” Monoklinkenbuchse wird das Signal vor der Endstufe abgegriffen und
kann einer separat zugeschalteten Endstufe/Lautsprecheranlage unter Beibehaltung
der Klangregelung zugeführt werden.
FUSE
Unter der Kappe des Sicherungshalters befindet sich eine Schmelzsicherung. Um
Schäden am Verstärker und die darauf folgende Aufhebung der Garantie zu verhindern,
muss diese Sicherung durch eine neue Sicherung vom gleichen Typ mit der gleichen
Belastbarkeit ersetzt werden. Wenn die Sicherung des Verstärkers wiederholt
durchbrennt, sollte der Verstärker von einer Fachwerkstatt repariert werden.
WARNUNG: VOR DEM AUSWECHSELN DER SICHERUNG IMMER ZUERST DEN
NETZSTECKER ZIEHEN.
7
11
10 12 13 8 9

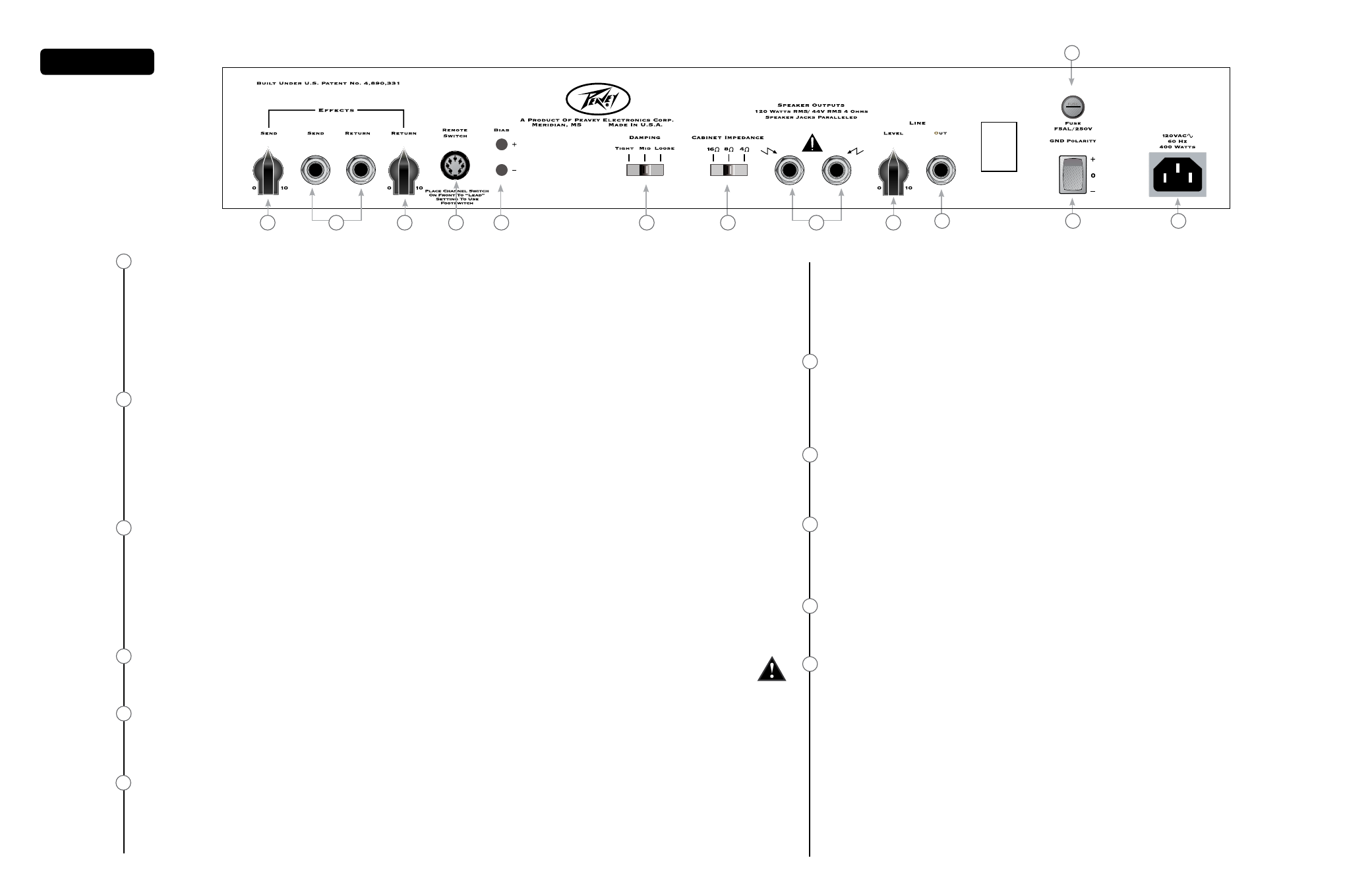

Rückseite
1
2
3
4
5
6
EFFECTS SEND LEVEL
Mit diesem kalibrierten (0-10) Regler wird der Pegel des Signals eingestellt, das den
externen Effekten bzw. Signalprozessoren zugeführt wird. Durch Drehung nach rechts
wird der Pegel des Ausgangssignals für die Effektschleife erhöht und durch eine
Drehung nach links verringert. Für einen möglichst rauschfreien Einsatz sollte der
EFFECTS SEND LEVEL Regler so hoch wie möglich eingestellt werden. Die Pegel auf
der SEND- und RETURN-Seite sollten generell konträr zueinander eingestellt werden.
Wenn der EFFECTS SEND LEVEL Regler niedrig eingestellt ist, sollte der EFFECTS
RETURN LEVEL Regler (19) hoch eingestellt werden, um eine optimale Vorverstärkung
(Verstärkungsfaktor 1) zu erzielen. Um die Lautstärke stärker anzuheben, können Sie
beide Regler höher stellen.
EFFECTS SEND / EFFECTS RETURN
Über diese 1/4” Mono-Klinkenbuchsen (Spitze/Hülse) gelangt das Signal zu den
extern angeschlossenen Effektgeräten bzw. Signalprozessoren und wieder zurück
zum Verstärker. Benutzen Sie geschirmte 1/4” Mono-Klinkenkabel, um das Signal
vom EFFECTS SEND-Ausgang zum Eingang des externen Geräts und vom Ausgang des
externen Geräts zum EFFECTS RETURN-Eingang zu verlegen. In dieser Effektschleife
dürfen nur Geräte verwendet werden, die den Verstärkungsfaktor des Signals nicht
verändern (Chorus, Echo, Hall etc.). Bei Verwendung des Fußschalters muss der
EFFECTS SELECTOR-Schalter (33) gedrückt werden, um die Effektschleife zu aktivieren.
Eine Erläuterung zum Fußschalterbetrieb finden Sie im Abschnitt FUSSSCHALTER.
EFFECTS RETURN LEVEL
Mit diesem kalibrierten (0-10) Regler wird der Pegel des Signals eingestellt, das von
den externen Effekten bzw. Signalprozessoren zurückgeführt wird. Durch Drehung nach
rechts wird der Pegel des Rückführsignals von der Effektschleife erhöht und durch eine
Drehung nach links verringert. Auch an dieser Stelle sollten die SEND- und RETURN-
Richtungen entgegengesetzt eingestellt werden. Dabei sollte der SEND-Pegel hoch
und der RETURN-Pegel niedrig eingestellt werden, um einen möglichst rauschfreien
Effektweg zu erhalten. Wenn Sie die Send- und Return-Regler höher stellen, können
Sie den Effekteinschalter des Fußpedals als zusätzlichen Verstärkungsschalter
benutzen, sofern Sie keine Effektgeräte in der Effektschleife angeschlossen haben.
REMOTE SWITCH
Diese 7-polige DIN-Buchse dient zum Anschluss eines externen Fußpedals. Das Kabel
des Fußpedals sollte vor dem Einschalten des Verstärkers angeschlossen werden. Eine
Erläuterung zum Fußschalterbetrieb finden Sie im Abschnitt FUSSSCHALTER.
BIAS TEST-Anschlüsse
Diese Anschlüsse wurden vorgesehen, um die Vorspannung der Endstufenröhren
des Verstärkers prüfen zu können. Zum Verstellen dient ein Drehknopf hinter dem
Rückwandgitter. Das Verstellen der Vorspannung sollte einem ausgebildeten Techniker
überlassen werden.
NACHSCHWINGSCHALTER
Dieser Wählschalter mit drei Schaltpositionen dient zum Einstellen des
Nachschwingens am Verstärker. Bei der Nachschwingfunktion kann über den
Verstärker die Schwingbewegung des Lautsprecherkonus gesteuert werden, nachdem
