44 45

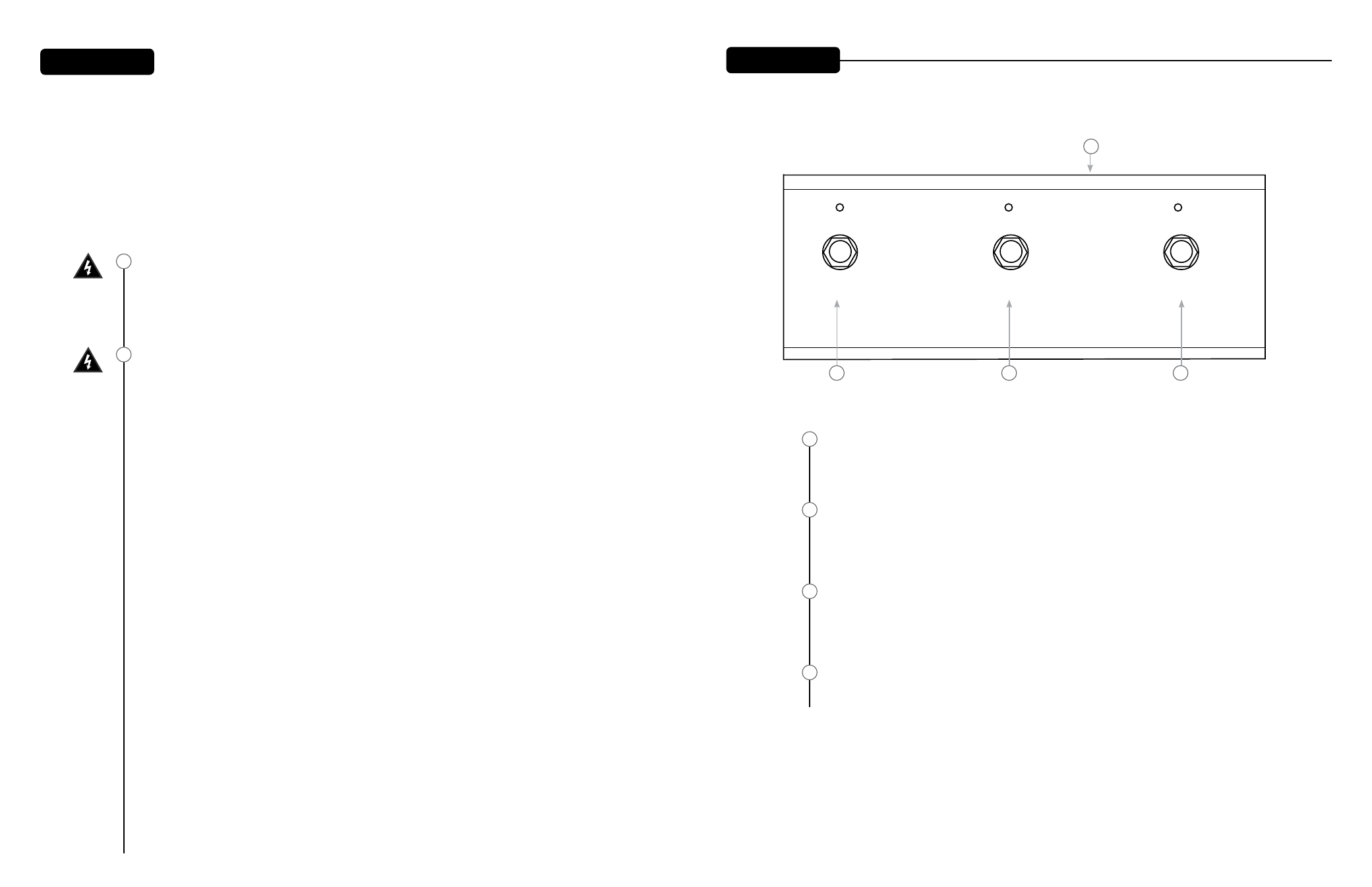

Fußschalter
1
2
3
4
KABELANSCHLUSS
Diese 7-polige DIN-Buchse dient zum Anschluss des Fußpedalkabels, das im Karton
mitgeliefert wird. Die andere Seite dieses Kabels wird mit dem REMOTE SWITCH-
Anschluss (20) am Verstärker verbunden. Das Kabel zwischen Fußpedal und Verstärker
sollte vor dem Einschalten des Verstärkers angeschlossen werden.
LEAD/RHYTHMUS-WÄHLSCHALTER
Mit diesem Schalter wird zwischen den Rhythmus- und Lead-Kanälen des Verstärkers
umgeschaltet. Bei Auswahl des Lead-Kanals leuchtet die benachbarte LED auf. Wenn
die LED nicht leuchtet, ist der Rhythmus-Kanal aktiviert. Um den Rhythmus- oder
Lead-Kanal einschalten zu können, muss der CLEAN-WÄHLSCHALTER (32) auf BYPASS
(Umgehung) geschaltet sein.
CLEAN-WÄHLSCHALTER
Über diesen Schalter wird der Clean-Kanal eingeschaltet. Dabei ist es gleich, wie der
Lead/Rhythmus-WÄHLSCHALTER (31) eingestellt ist. Bei Auswahl des Clean-Kanals
leuchtet die benachbarte LED auf. Dieser Schalter muss auf die Position BYPASS
gestellt sein (die LED bleibt dunkel), damit der Lead/Rhythmus-WÄHLSCHALTER (31)
betätigt werden kann.
EFFECTS SELECTOR
Über diesen Schalter wird die Effektschleife des Verstärkers eingeschaltet. Die
benachbarte LED leuchtet auf, sobald die Effektschleife aktiv ist.
Lead/Rhythmus ByPass ByPass
Lead Clean Effekte
1
2 3 4
Rückseite
12
13
MASSE-POLARITÄTSSCHALTER
In der Regel sollte dieser Kippschalter mit drei Positionen auf der mittleren Position
(0) stehen. Wenn auf der (den) Lautsprecherbox(en) Brummen oder Störgeräusche zu
hören sind, kann der Schalter auf “+” oder “-” umgestellt werden, um das Brummen/
Einstörungen zu unterdrücken. Falls sich das Problem durch Umschalten der Polarität
nicht beseitigen lässt, wenden Sie sich an Ihren Peavey-Vertragshändler, an das Peavey-
Werk oder an eine Fachwerkstatt.
IEC-NETZBUCHSE
Diese Netzbuchse entspricht der internationalen IEC-Norm. Dem Karton liegt ein
Netzkabel mit entsprechendem Netzstecker bei, das für die jeweiligen Anschlusswerte
und Betriebsspannung ausgelegt ist. Schließen Sie das Netzkabel zuerst am Verstärker
und danach erst an eine geeignete Steckdose an.
AC-NETZKABEL US-AUSFÜHRUNG
Das mit dem Gerät gelieferte Netzkabel ist ein belastbares 3-poliges Kabel, das über
einen herkömmlichen 120 VAC-Stecker mit Erdungsanschluss verfügt. Wenn sich an der
verwendeten Steckdose kein Erdungskontakt befindet, muss ein geeigneter Adapter
mit Erdungskontakt benutzt und der dritte Leiter ordnungsgemäß geerdet werden.
Der Massekontakt darf an einem Gerät auf keinen Fall abgebrochen werden. Er dient zur
Ihrer Sicherheit.
HINWEIS: NUR GB
Wenn die Adernfarben der Netzleitung dieses Geräts nicht mit der Farbkodierung
der Stromzuleitung zur Steckdose übereinstimmen, gehen Sie folgendermaßen vor:
(1) Der grüngelbe Leiter muss an die mit E (Symbol für Erde) markierte bzw. grüne oder
grüngelbe Klemme angeschlossen werden. (2) Der blaue Leiter muss an die mit N
markierte bzw. schwarze Klemme angeschlossen werden. (3) Der braune Leiter muss
an die mit L markierte bzw. rote Klemme angeschlossen werden.
