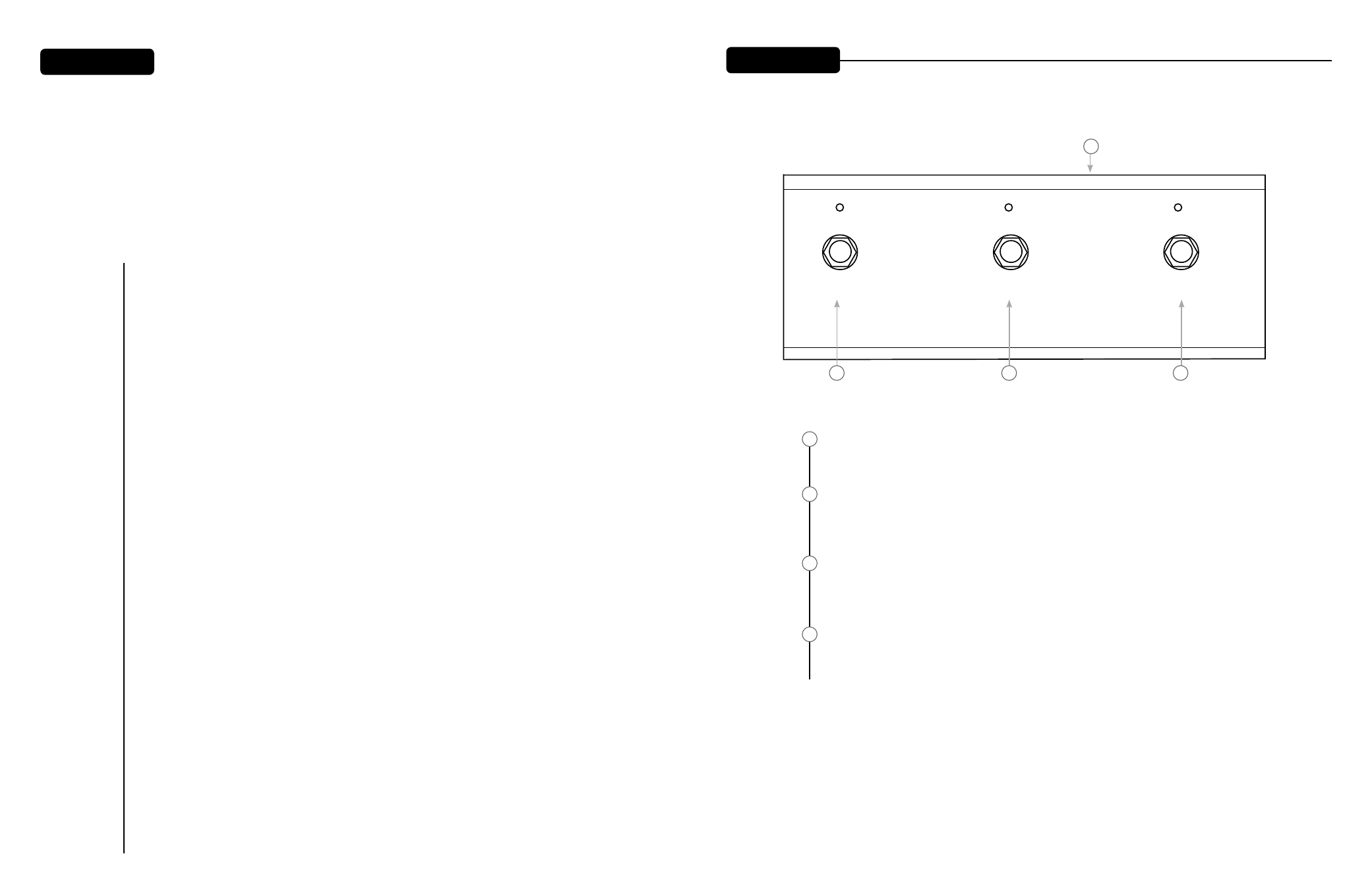

Footswitch
1
2
3
4
PRISE DE CONNEXION
Cette prise 7 broches permet le branchement d’un footswitch sur la prise REMOTE
SWITCH (4) par l’intermédiaire du câble fourni. Les branchements entre la pédale et
l’amplificateur doivent être réalisées avant mise sous tension de la tête.
SÉLECTEUR LEAD/RHYTHM
Cet interrupteur sélectionne le canal Rhythm ou Lead de l’amplificateur. La diode
adjacente s’allume lorsque le canal Lead/Lead est sélectionné. Lorsque la diode n’est
pas allumée, c’est le canal Rhythm/Rhythm qui est sélectionné. Le sélecteur CLEAN (3)
doit être en mode BYPASS pour activer le canal Rhythm ou Lead.
SÉLECTEUR CLEAN
Cet interrupteur sélectionne le canal Clean et s’active quelle que soit la position du
sélecteur Lead/Rhythm (2). La diode adjacente s’allume lorsque le canal Clean est
sélectionné. Cet interrupteur doit être en mode BYPASS (voyant éteint) pour pouvoir
utiliser le sélecteur Lead/Rhythm (2).
SÉLECTEUR EFFECTS
Cet interrupteur active la boucle d’effets de l’amplificateur. La diode adjacente s’allume
lorsque la boucle d’effets est active.
Lead/Rhythm ByPass ByPass
Lead Clean Effects
1
2 3 4
Panneau arrière
CORDON D’ALIMENTATION SECTEUR, ÉTATS-UNIS
Le cordon d’alimentation fourni avec l’appareil est un câble à trois conducteurs avec une
prise de mise à la terre classique de 120 V c.a. Si la prise murale n’est pas reliée à la terre,
un adaptateur doit être utilisé et le câble à trois conducteurs branché correctement.
Ne jamais casser la broche de mise à la terre. Il s’agit d’un dispositif de sécurité.
REMARQUE : ROYAUME-UNI UNIQUEMENT
Si les couleurs de câbles secteur de cet appareil ne correspondent pas aux repères de
couleur identifiant les broches de votre prise, procédez comme suit : (1) Le câble vert et
jaune doit être raccordé à la broche marquée de la lettre E, symbole de mise à la terre, de
couleur verte ou verte et jaune. (2) Le fil bleu doit être raccordé à la prise qui est marquée
de la lettre N ou de couleur noire. (3) Le fil marron doit être raccordé à la prise qui est
marquée de la lettre L ou de couleur rouge.
