VOLUME
Dieser Regler funktioniert auf allen drei Kanälen und dient zum Einstellen des
Gesamtpegels auf dem jeweiligen Kanal.
GAIN
Dieser Regler ist für den Rhythmus- und für den Lead-Kanal vorgesehen und dient
zum Regeln des Eingangspegels auf dem Kanal. Wird dieser Regler nach rechts
gedreht, erhöht sich die Vorstufenverzerrung und das Sustain.
KANAL-AKTIVIERUNGS-LEDs
Diese Anzeigeelemente geben an, welcher Kanal aktiv ist. Ist der Lead-Kanal aktiv,
leuchtet die rote LED, ist der Rhythmus-Kanal aktiv, leuchtet die gelbe LED und bei
aktivem Clean-Kanal leuchtet die grüne LED.
TREBLE
Dieser passive Regler stellt die hohen Frequenzen auf dem Clean-Kanal ein.
MID
Dieser passive Regler stellt die Mittelfrequenzen auf dem Clean-Kanal ein.
BASS
Dieser passive Regler stellt die tiefen Frequenzen auf dem Clean-Kanal ein.
INPUT
Über diese 1/4” Buchse wird das Ausgangssignal der Gitarre zugeführt. Der
Eingangspegel kann mit den GAIN-Reglern (9) (nur Rhythmus- und Lead-Kanäle)
verstellt werden.
KANAL-WÄHLSCHALTER
Mit diesem Mehrfachschalter kann einer der drei Verstärkerkanäle ausgewählt
werden. Die LED (10) Anzeige signalisiert, welcher Kanal geschaltet ist. Die
Kanalumschaltung ist auch per Fußschalter möglich. Eine Erläuterung zum
Fußschalterbetrieb finden Sie im Abschnitt FUSSSCHALTER. Damit der Fußschalter
störungsfrei funktionieren kann, muss der KANAL-WÄHLSCHALTER auf Lead-
Position eingestellt sein.
9 11 12 13 14 15
10
8

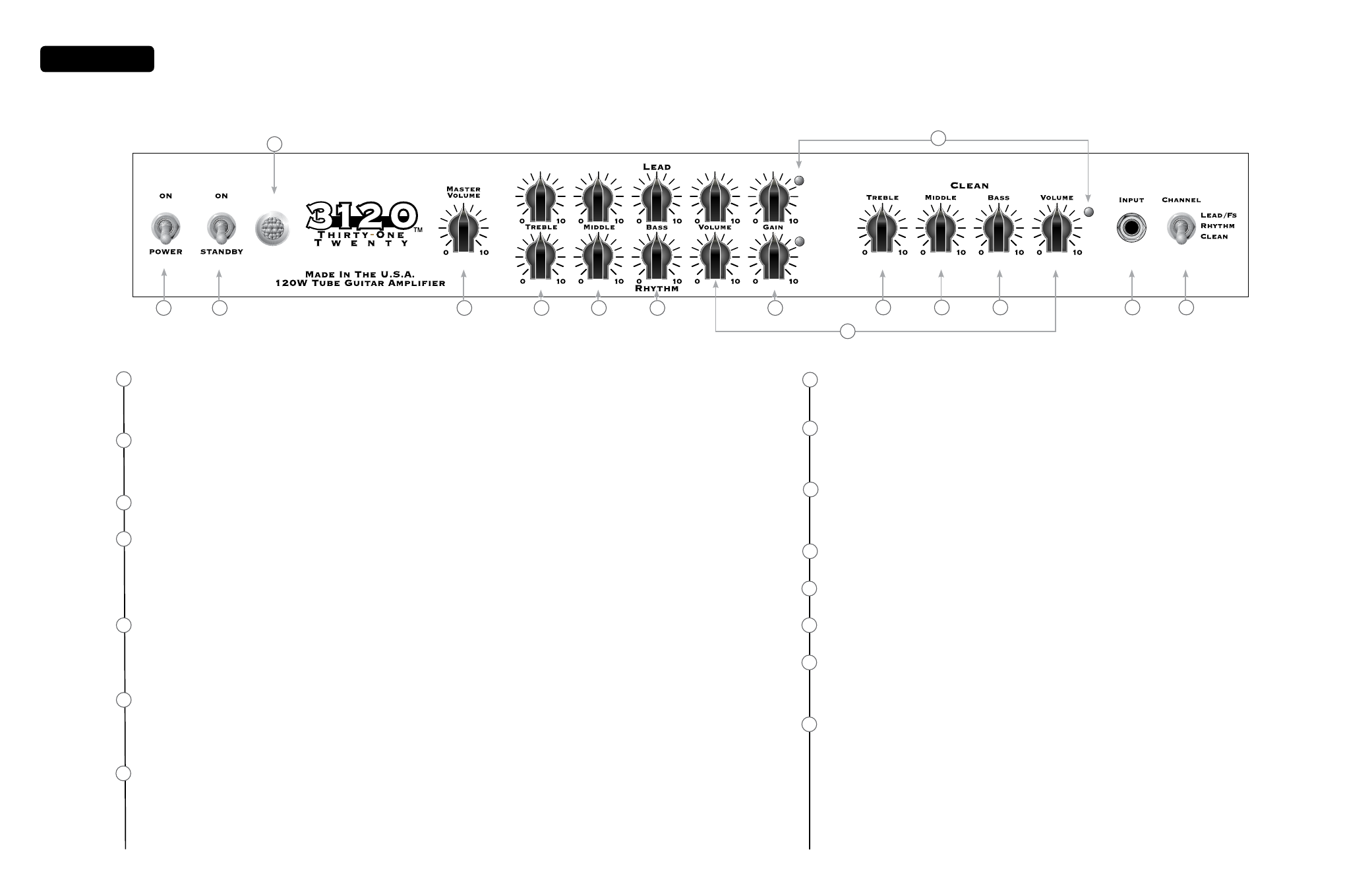

Vorderseite
1
2
3
4
5
6
7
POWER-SCHALTER
Über diesen Kippschalter wird das Gerät mit Netzspannung versorgt. Die gelbe
Netzstatusleuchte (3) leuchtet auf, sobald dieser Schalter auf die Position ON
gestellt wird.
STANDBY-SCHALTER
Über diesen Kippschalter wird der Verstärker auf STANDBY geschaltet. In der
Betriebsposition STANDBY bleiben die Röhren warm, aber der Verstärker ist
abgeschaltet. Durch Umschalten auf ON wird der Verstärker aktiviert.
NETZSTATUSLEUCHTE
Diese Anzeige leuchtet auf, sobald der Verstärker mit Netzstrom versorgt wird.
MASTER VOLUME
Mit diesem Regler wird die Gesamtlautstärke des Verstärkers eingestellt. Nach
dem Einstellen des gewünschten Lautstärkeverhältnisses der drei Verstärkerkanäle
untereinander lässt sich die Gesamtlautstärke des Geräts durch Drehen dieses
Reglers erhöhen oder verringern. Zum lauter stellen wird der Regler nach rechts
und zum leiser stellen nach links gedreht.
TREBLE
Dieser Regler ist für den Rhythmus- und für den Lead-Kanal vorgesehen und dient
zum Regeln des hochfrequenten Signaldurchgangs des Verstärkers. Es handelt
sich dabei um einen aktiven Regler (Dämpfungstyp), der eine Anhebung bzw.
Absenkung von 15 dB ermöglicht.
MIDDLE
Dieser Regler ist für den Rhythmus- und für den Lead-Kanal vorgesehen und
dient zum Verändern des mittelfrequenten Signaldurchgangs des Verstärkers. Es
handelt sich dabei um einen aktiven Regler (Spitzenwert-/Sperrfiltertyp), der eine
Anhebung bzw. Absenkung von 15 dB ermöglicht.
BASS
Dieser Regler ist für den Rhythmus- und für den Lead-Kanal vorgesehen und dient
zum Verändern des tieffrequenten Signaldurchgangs des Verstärkers. Es handelt
sich dabei um einen aktiven Regler (Dämpfungstyp), der eine Anhebung bzw.
Absenkung von 15 dB ermöglicht.
