SECCIÓN DEL AMPLIFICADOR DE POTENCIA:
Tubos:
Cuatro EL34 impulsados por un 12AX7
Potencia y carga (impedancia) nominal:
120 W RMS, en cargas de 16, 8 o 4 Ohmios
Potencia en el punto de truncado:
(Usual, a 5% de THD, a 1 kHz, alimentación de 120 V AC)
120 W RMS, en cargas de 16, 8 o 4 Ohmios
Respuesta de frecuencia:
±3 dB de 50 Hz a 20 kHz, 90 W RMS en 8 Ohmios
Ruidos de baja frecuencia (hum) y ruidos:
76 dB o mejor por debajo de la potencia nominal
Consumo de electricidad:
Versión de Estados Unidos: 400 W, 50/60 Hz, 120 V CA
Versión de exportación: 400 W, 60 Hz, 220-230/240 V CA
SECCIÓN DEL PREAMPLIFICADOR:
Tubos:
Tres 12AX7
Las especificaciones a continuación se miden a una frecuencia
de 1 kHz, con los controles en las posiciones siguientes:
Ecualización de bajos y altos en la posición 10, ecualización
de medios en la posición 0
Nivel de la guitarra ritmo y la guitarra líder en la posición 10
Ecualización de bajos, medios y agudos en la posición 5
Nivel del envío de efectos en la posición 0
Nivel del retorno de efectos en la posición 10
Nivel maestro en la posición 5
Los niveles nominales corresponden a la ganancia
del preamplificador en la posición 5
Los niveles mínimos corresponden a la ganancia
del preamplificador en la posición 10
Canal limpio:
Nivel nominal de entrada: -20 dBV, 100 mV RMS
Nivel mínimo de entrada: -30 dBV, 30 mV RMS
Nivel máximo de entrada: 0 dBV, 1,0 mV RMS
Canal de la guitarra ritmo:
Nivel nominal de entrada: -80 dBV, 0,1 mV RMS
Nivel mínimo de entrada: -90 dBV, 0,03 mV RMS
Canal de la guitarra principal:
Nivel nominal de entrada: -80 dBV, 0,1 mV RMS
Nivel mínimo de entrada: -90 dBV, 0,03 mV RMS
Envío de efectos:
Impedancia de carga: 47 kOhmios o mayor
Salida mínima: -10 dBV, 300 mV RMS
Salida máxima: 0 dBV, 1 V RMS
Retorno de efectos:
Impedancia: Alta Z, 80 kOhmios
Sensibilidad mínima de entrada: -10 dBV, 300 mV RMS
Sensibilidad máxima de entrada: 0 dBV, 1 V RMS
Salida de línea:
Impedancia de carga: 47 kOhmios o mayor
Salida ajustable: ±20 dBV, de 0,1 V RMS a 10 V RMS
PEDAL REMOTO:
Unidad especial de 3 botones con indicadores de LED
(suministrado)
Ruidos de baja frecuencia y ruidos del sistema,
al nivel nominal:
(Canal limpio, 20 Hz a 20 kHz no ponderado)
74 dB o mejor por debajo de la potencia nominal
(Circuito especial de reducción de ruidos (gate) para los canales
de la guitarra líder y la guitarra ritmo)
Ecualización: (Sólo el canal limpio)
Ecualización de tipo pasivo personalizada para los bajos,
los medios y los agudos
Voceado (voicing): (Sólo los canales de guitarra ritmo
y guitarra líder)
Ecualización activa de bajos, medios y agudos
Reforzamiento y atenuación de hasta 12 dB
Dimensiones y peso:
11,0 pulgadas (279 mm) de altura x 26,5 pulgadas (673 mm)
de ancho x 11,0 pulgadas (279 mm) de profundidad
52 libras (23,6 kg)
Especificaciones
T
hi
s
bl
oc
k
di
ag
ra
m
s
ho
w
s
th
e
si
gn
al
p
at
h
w
ith
in
th
e
un
it.
In
o
rd
er
to
th
or
ou
gh
ly
un
de
rs
ta
nd
th
e
un
it'
s
fu
nc
tio
ns
, p
le
as
e
st
ud
y
th
e
bl
oc
k
di
ag
ra
m
c
ar
ef
ul
ly
.
Block Diagram
TUBE ST
AGE
SWITC
H
LOGI
C
RETUR
N
SEND
F.S.W
CHANNEL
UL
TR
A
TUBE
ST
AGES
SWITC
H
LOGI
C
FX LOOP BY
PA
SS
EFFECTS
LOOP
VOICIN
G
INPU
T
BOT
. BODY HAIR
BOT
. BODY HAIR
UL
TR
A
CLEAN
TUBE ST
AGE
CLEAN
BA
SS
M
ID
T
RE
BL
E
MASTER VOLUME
TUBE
ST
AGES
TUBE
P
O
W
E
R
A
M
P
IM
P
E
D
A
N
C
E
S
W
IT
C
H
SEND
RETURN
L
E
V
E
L
LINE OUT
CRUNCH
PR
E
PR
E
POST POST
CRUNCH
PR
E
DAMPIN
G
SWITC
H
4�
8
�
1

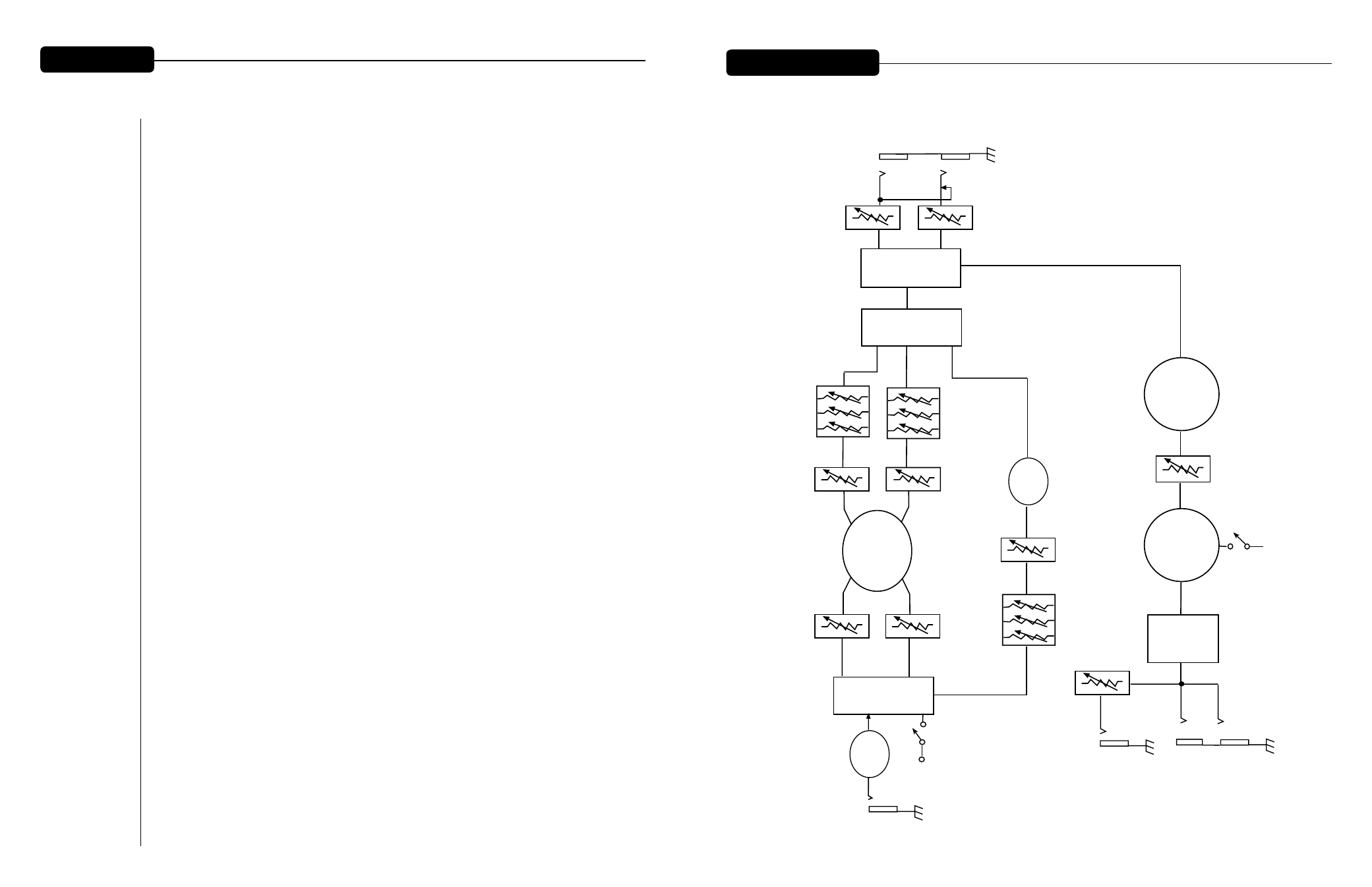

6
�
Diagrama de bloques
