INTERRUTTORE CABINET IMPEDANCE
Questo selettore a tre posizioni permette di selezionare l’impedenza corretta della
cassa. Se si usano due casse di eguale impedenza, impostare l’interruttore alla metà
del valore della cassa singola. Per esempio, per due casse a 16 Ohm è necessario
impostare l’amplificatore a 8 Ohm, mentre per due casse a 8 Ohm è necessario
impostare l’amplificatore a 4 Ohm. L’impedenza minima degli altoparlanti è di 4 Ohm.
USCITE ALTOPARLANTI
Questi jack da 1/4” mono (TS) in parallelo permettono di collegare le casse degli
altoparlanti. Come detto in precedenza, l’impedenza minima degli altoparlanti è di
4 Ohm. L’INTERRUTTORE CABINET IMPEDANCE (23) deve essere impostato secondo
il carico delle casse di altoparlanti.
LIVELLO LINE OUT
Questo controllo imposta il livello del segnale inviato dal jack LINE OUT (26). Può
essere usato per bilanciare il livello dei sistemi di altoparlanti/amplificatori di potenza
slave pilotati dall’uscita LINE OUT (26) con il livello delle casse pilotate dalle USCITE
ALTOPARLANTI (24).
LINE OUT
Questo jack da 1/4” mono (TS) mette a disposizione un segnale pre-amplificatore
di potenza per pilotare un altro sistema di altoparlanti/amplificatore di potenza
mantenendo il tono dell’amplificatore.
FUSIBILE
Il fusibile si trova all’interno del coperchio del supporto fusibile. Questo fusibile deve
essere sostituito con uno dello stesso tipo e valore nominale per non danneggiare
l’amplificatore o rendere nulla la garanzia. Se l’amplificatore brucia ripetutamente il
fusibile, rivolgersi a un centro di assistenza qualificato per le riparazioni.
AVVERTENZA: IL FUSIBILE DEVE ESSERE SOSTITUITO SOLO UNA VOLTA SCOLLEGATO
IL CAVO DI ALIMENTAZIONE.
INTERRUTTORE DI POLARITÀ DELLA TERRA
Questo interruttore a bilanciere a tre posizioni deve essere normalmente tenuto
in posizione centrale (0). Se si nota ronzio o rumore proveniente dalle casse degli
altoparlanti, è possibile portare l’interruttore in posizione “+” o “-” per ridurre
al minimo il ronzio/rumore. Se la variazione di polartià non allevia il problema,
consultare il rivenditore Peavey di fiducia, la fabbrica Peavey o un tecnico qualificato
dell’assistenza.
CONNETTORE DELLA RETE ELETTRICA IEC
È un normale connettore di alimentazione IEC. Un cavo di alimentazione di rete
c.a. con il connettore c.a. adeguato e valori nominali adatti alla tensione d’uso
prevista è incluso nella confezione. Il cavo di alimentazione deve essere collegato
all’amplificatore prima di essere collegato a una presa di corrente idonea.
7
11
10 12 13 8 9

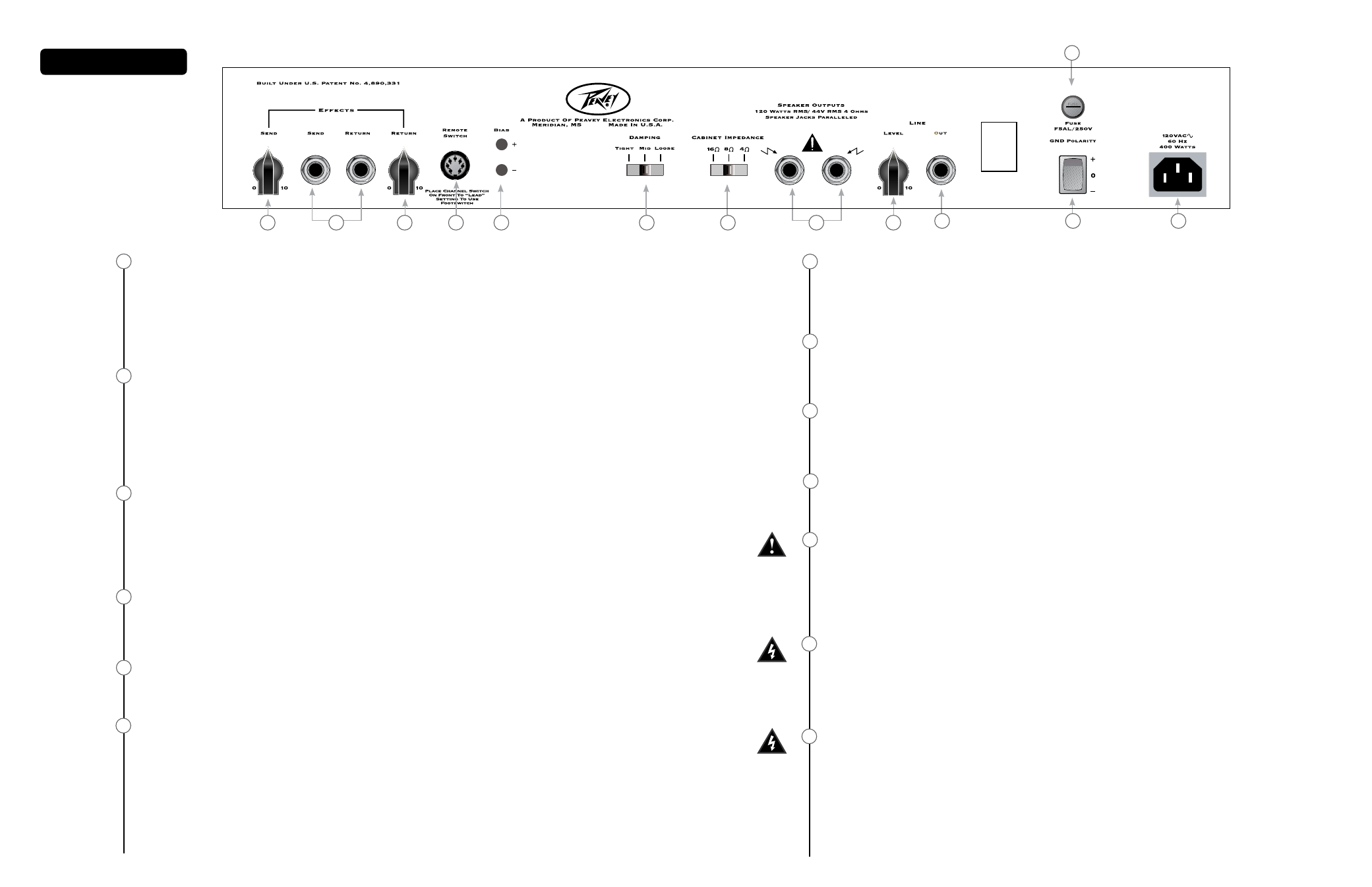

Pannello posteriore
1
2
3
4
5
6
LIVELLO EFFECTS SEND
Questo controllo calibrato (0 – 10) imposta il livello del segnale inviato agli effetti
esterni e/o ai processori di segnale. La rotazione in senso orario aumenta l’intensità
del segnale inviato, la rotazione in senso antiorario diminuisce l’intensità. Per l’uso a
volumi minimi, il LIVELLO EFFECTS SEND deve essere impostato al massimo possibile.
Generalmente, i livelli SEND e RETURN devono essere impostati in senso opposto. Se
il LIVELLO EFFECTS SEND è a un valore basso, il LIVELLO EFFECTS RETURN (19) viene
impostato a un valore alto per avere guadagno unitario. Se si desidera un aumento di
volume, alzare le impostazioni di entrambi i controlli.
EFFECTS SEND / EFFECTS RETURN
Questi jack da 1/4” mono (TS) permettono la mandata e il ritorno del segnale a e da
effetti esterni e/o processori di segnale. Usando cavi schermati con jack fonici da 1/4”
mono (TS), collegare EFFECTS SEND all’ingresso del dispositivo esterno e l’uscita del
dispositivo esterno a EFFECTS RETURN. In questo loop effetti è consigliabile usare solo
dispositivi che non aumentano il guadagno del segnale (chorus, delay, riverbero, ecc.).
Se viene usato il pedale, il SELETTORE EFFECTS (33) deve essere premuto per
attivare il loop effetti. Vedere la sezione PEDALE del manuale per la spiegazione del
funzionamento del pedale.
LIVELLO EFFECTS RETURN
Questo controllo calibrato (0 – 10) imposta il livello del segnale restituito dagli effetti
esterni e/o dai processori di segnale. La rotazione in senso orario aumenta l’intensità
del segnale restituito, la rotazione in senso antiorario diminuisce l’intensità. Come
indicato in precedenza, i livelli SEND e RETURN devono essere impostati a valori
opposti, con il livello SEND alto e il livello RETURN basso per il funzionamento a volumi
minimi. Impostando sia Send che Return a livelli alti, è possibile impostare il pulsante
effetti sul pedale come boost se non si usa il loop effetti per gli effetti.
REMOTE SWITCH
Questo connettore DIN a sette pin è a disposizione per le connessioni del pedale
remoto. Il cavo del pedale deve essere collegato prima che venga alimentato
l’amplificatore. Vedere la sezione PEDALE del manuale per la spiegazione del
funzionamento del pedale.
TERMINALI DI TEST BIAS
Questi terminali consentono di misurare il bias delle valvole di amplificazione
di potenza. Una manopola dietro la griglia del pannello posteriore permette la
regolazione. La regolazione del bias deve essere eseguita da un tecnico qualificato.
INTERRUTTORE DAMPING
Questo selettore a tre posizioni consente di regolare il fattore di smorzamento
dell’amplificatore. Lo smorzamento è la capacità dell’amplificatore di controllare il
movimento dei coni dell’altoparlante una volta terminato il segnale. Un fattore di
smorzamento alto (TIGHT) riduce la vibrazione dei coni più velocemente di un fattore
basso (LOOSE). Questo interruttore funziona come i controlli Resonance e Presence
su altri amplificatori Peavey, se quei controlli fossero azionati simultaneamente. Se la
posizione dell’INTERRUTTORE DAMPING viene modificata, cambierà anche il volume
dell’amplificatore, che dovrà essere nuovamente regolato.
