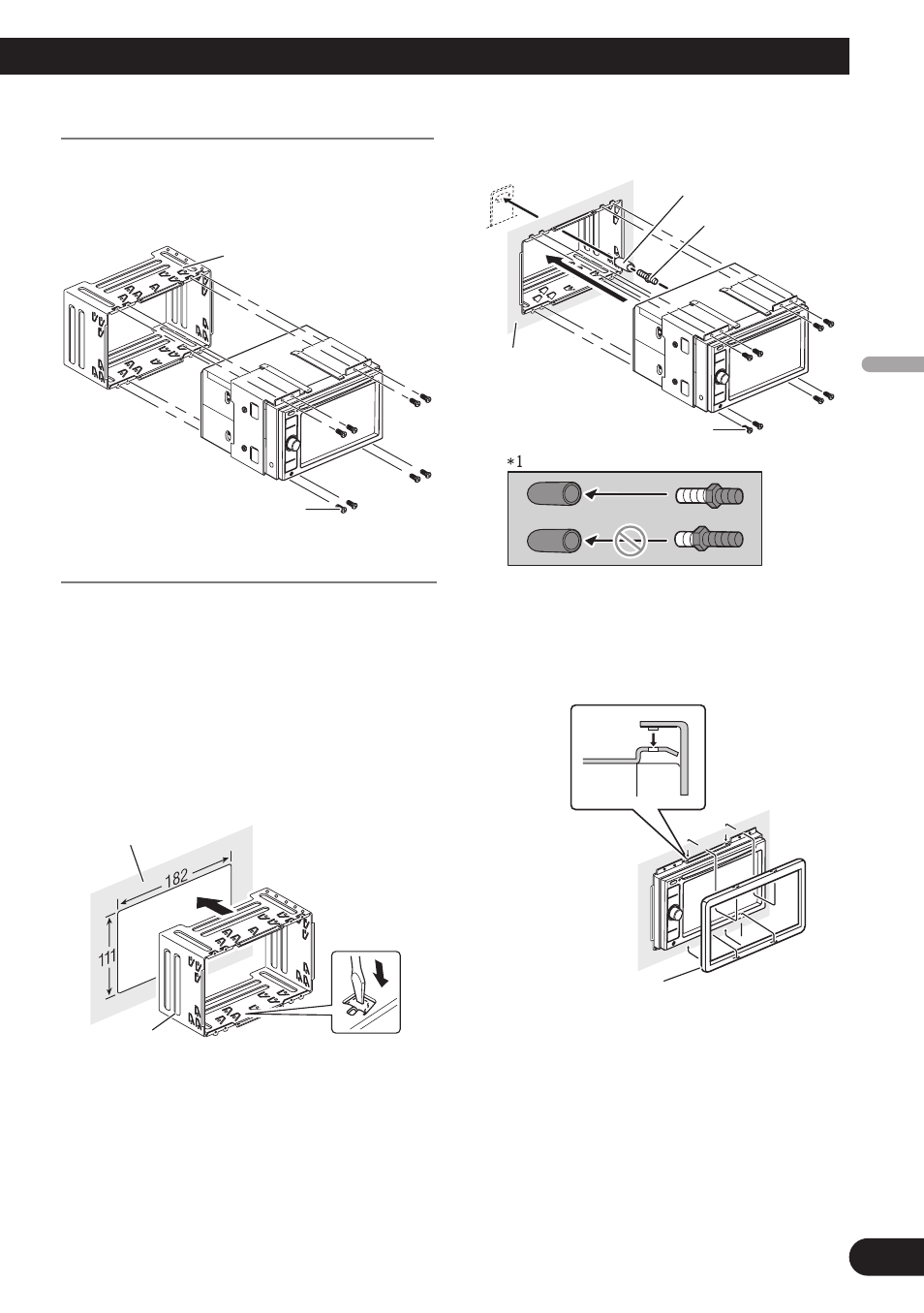

Antes de instalar esta unidad de navegación

• Retire el soporte.

Afloje los tornillos (3

× 6 mm) para

retirar el soporte.

Instalación con el soporte y el soporte lateral

1. Instale el soporte en el salpicadero.

Tras introducir el soporte en el salpica-
dero, seleccione y doble las pestañas de
acuerdo con el grosor del material del
salpicadero. (Instale esta unidad de
navegación lo más firme posible uti-
lizando las pestañas superior e inferior.
Para asegurar esta unidad de nave-
gación, doble las pestañas 90 grados.)

2. Instale esta unidad de nave-

gación y apriete los tornillos.

Asegúrese de conectar el cojinete de
goma al extremo largo del tornillo de
doble punta.

3. Coloque el anillo embellecedor.

Anillo embellecedor

Salpicadero

Tornillo (3

× 6 mm)

Cojinete de goma*1

Tornillo de

doble punta

Salpicadero

Soporte

Tornillo (3

× 6 mm)
