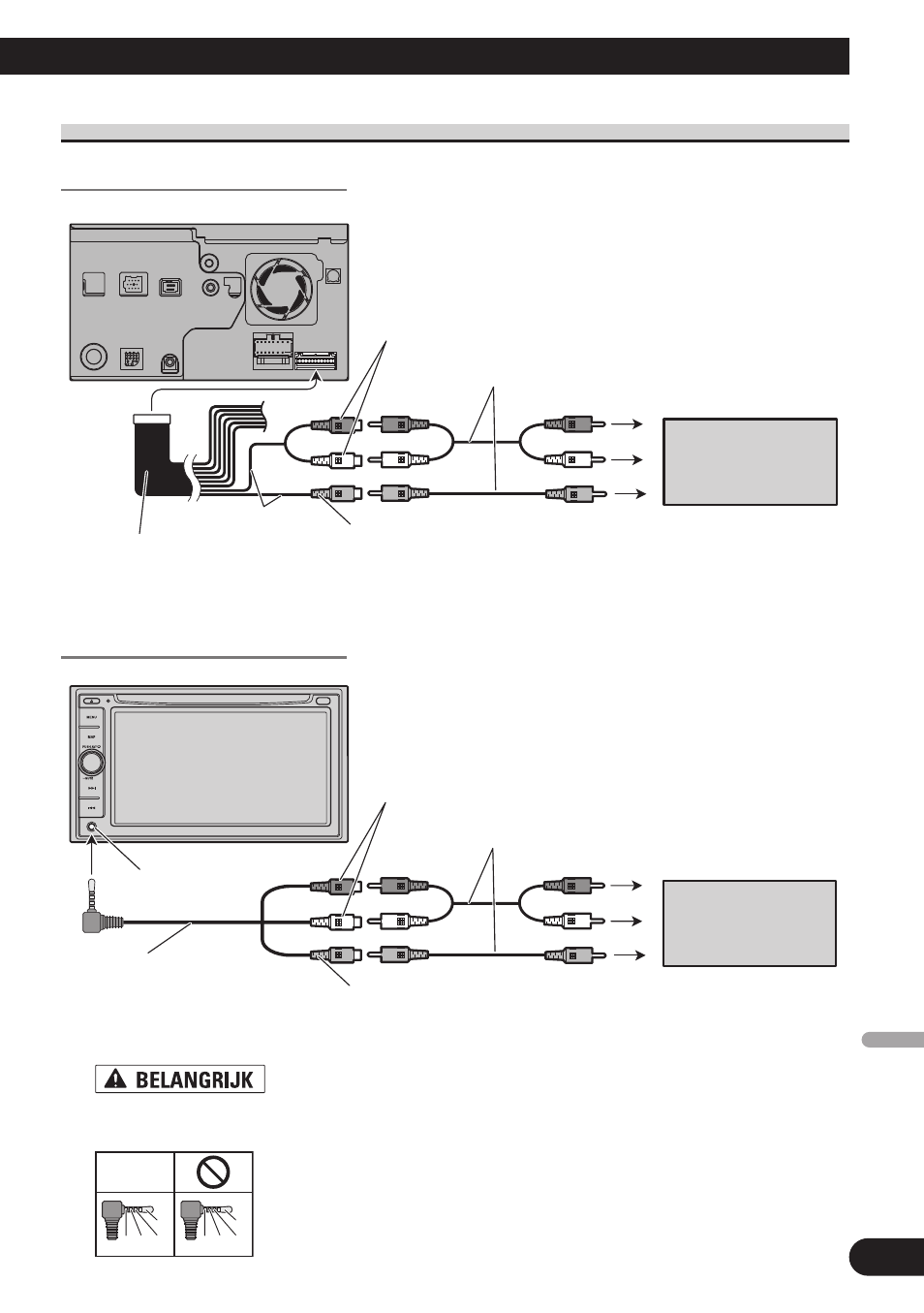

Bij de aansluiting van een extern videocomponent
Bij gebruik van de AV-1 Input
• De “AV-1 Input” in “System” moet op “Video” worden ingesteld wanneer het externe
videocomponent wordt aangesloten. (Zie de handleiding voor meer informatie.)
Bij gebruik van de AV-2 Input
• De “AV-2 Input” in “System” moet op “Video” worden ingesteld wanneer het externe
videocomponent wordt aangesloten. (Zie de handleiding voor meer informatie.)
Zorg dat u verbinding maakt met een CD-RM10 (los verkrijgbaar). Wanneer u andere kabels gebruikt
ontstaat de kans op foutieve aansluitingen en verstoord beeld of geluid.
L: Linkeraudio (wit)
R: Rechteraudio (Rood)
V: Video (Geel)
G: Aarding OK
G V R
L
G R V
L
De navigatie-eenheid
Naar audio-uitgangen
Geel
Rood, wit
RCA-kabels
(los verkrijgbaar)
Naar video-uitgang
Extern
videocomponent
(los verkrijgbaar)
CD-RM10
(los verkrijgbaar)
Mini jack
Naar audio-uitgangen
Geel
(VIDEO INPUT)
20 cm
RCA connector
Rood, wit
(AUDIO INPUT)
RCA kabels
(los verkrijgbaar)
Naar video-uitgang
10
De navigatie-eenheid
Extern
videocomponent
(los verkrijgbaar)
16
