Conexión – Kenwood LZ-702W User Manual
Page 93
Español
|
93

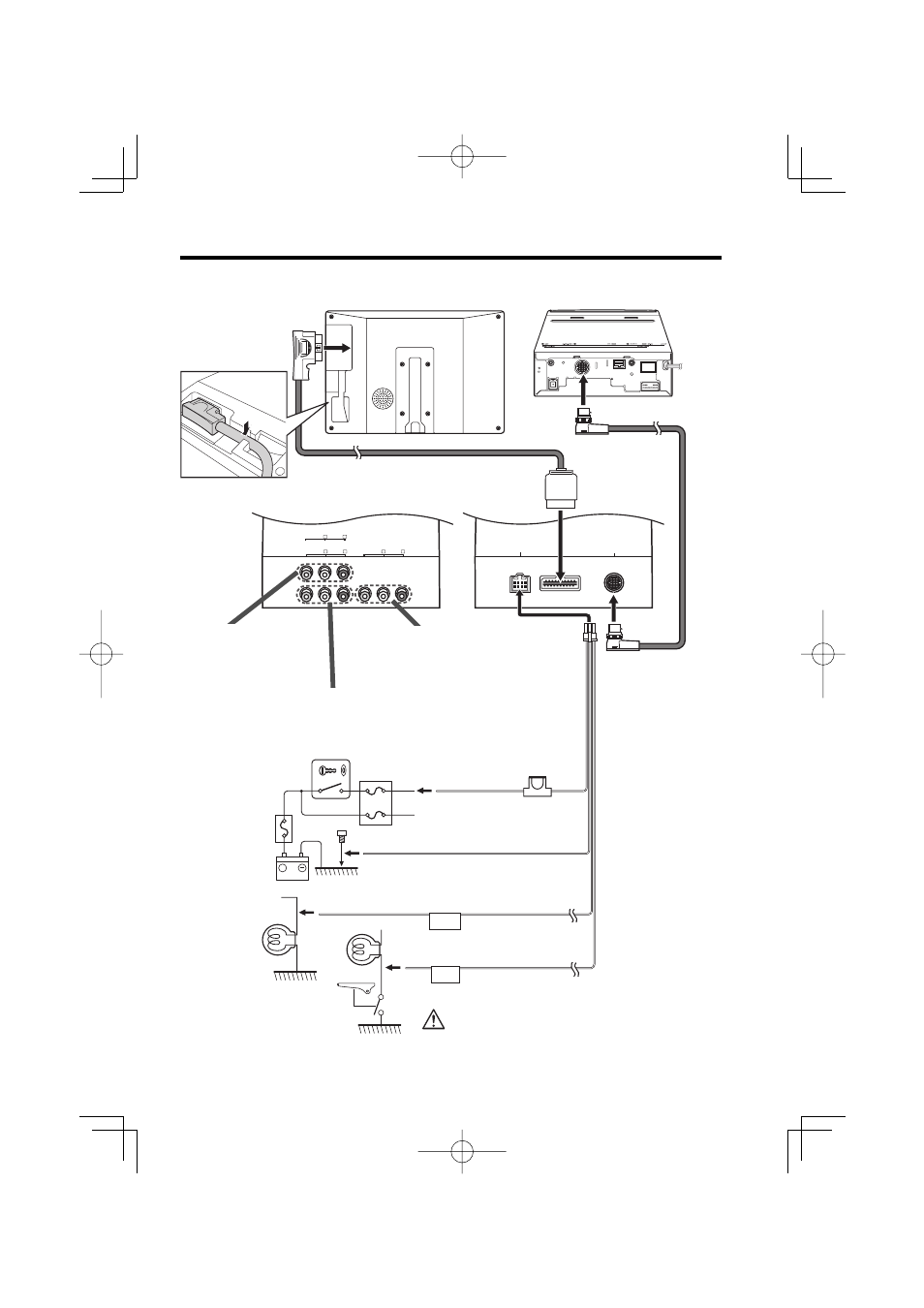

Conexión
+
POWER
TO
MONITOR
L
FM/AM
ANTENNA
( 5A )
PRK SW
REVERSE
TO
NAVIGA
TION
AV1 INPUT
R
VIDEO
L (MONO)
AV2 INPUT
R
VIDEO
L
AV OUTPUT
R
VIDEO
L
+12V
Accesorio
2
Cable del encendido (Rojo)
Cable del sensor de estacionamiento
(verde claro)
Interruptor de la llave de
encendido
Caja de fusibles
del vehículo
(fusible principal)
ACC
Cable a tierra (negro)
· (al chasis del vehículo)
Batería
Monitor
Cable de conexión
(suministrado con la
unidad de navegación
Kenwood)
Unidad escondida
Unidad de Navegación
Kenwood
Por razones de seguridad, asegúrese de
conectar el sensor de estacionamiento.
Al cableado del interruptor de detección del freno de
estacionamiento del vehículo.
Entrada audio/visual 1
•
Entrada visual (Amarilla)
•
Entrada de audio izquierda
(Blanca)
•
Entrada de audio derecha (Roja)
Entrada audio/visual 2
•
Entrada visual (Amarilla)
•
Entrada de audio izquierda (Blanca)
•
Entrada de audio derecha (Roja)
Salida audio/visual
• Salida visual (Amarilla)
• Salida de audio izquierda (Blanca)
• Salida de audio derecha (Roja)
A
ccesor
io
1
Cable del sensor de marcha atrás (violeta/blanco)
Cuando la cámara de visión trasera está conectada.
