Italiano | 77

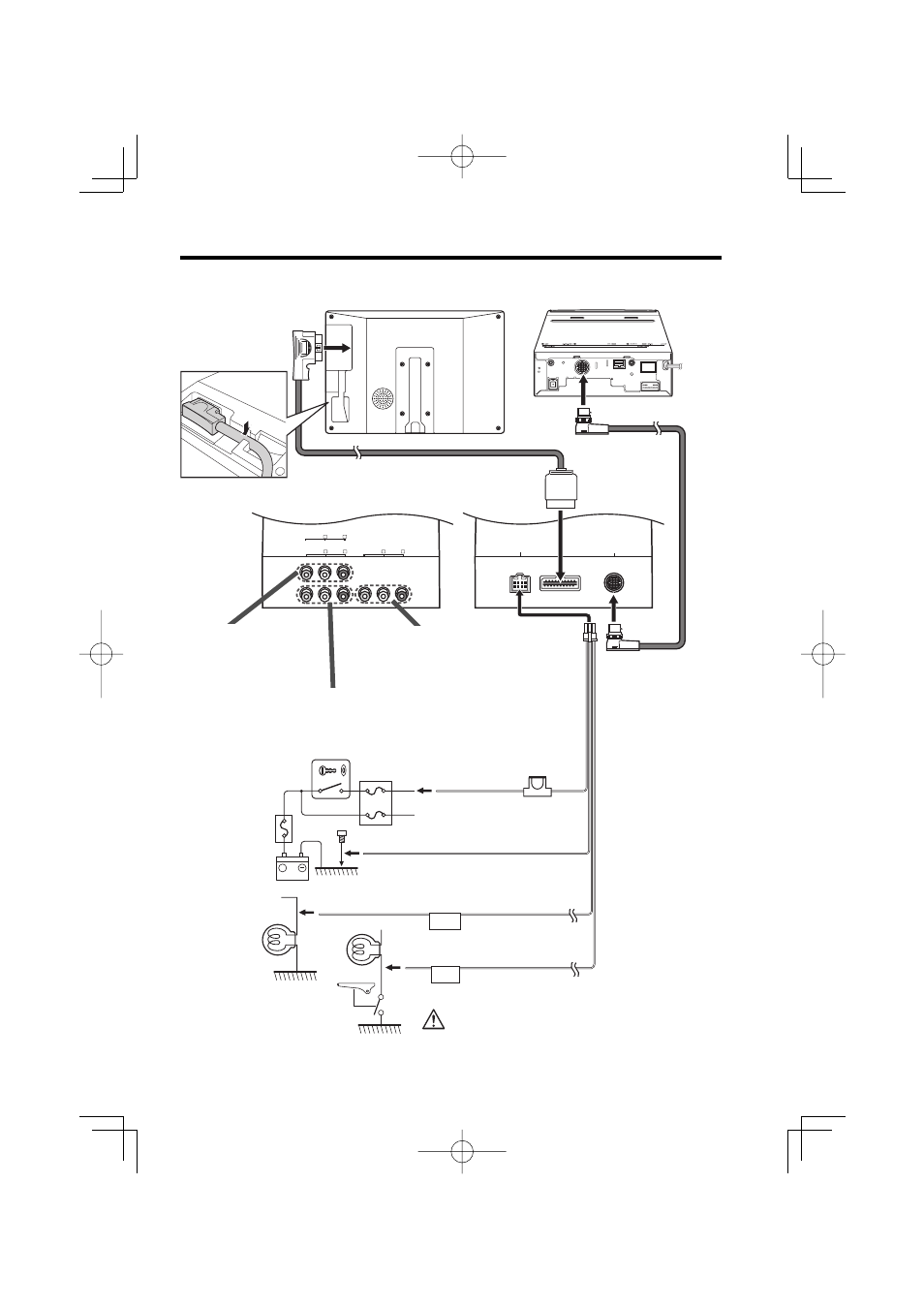

Collegamenti
+
POWER TO MONITOR
L
FM/AM ANTENNA
( 5A )
PRK SW
REVERSE
TO NAVIGA TION
AV1 INPUT
R VIDEO L (MONO)
AV2 INPUT
R VIDEO L
AV OUTPUT
R VIDEO L
+12V
Accessorio 2
Cavo di accensione (Rosso)
Cavo del sensore di parcheggio (verde
chiaro)
Interruttore della chiavetta
di accensione
Scatola dei fusibili
del veicolo (fusibile
principale)
ACC
Conduttore a terra (nero) · (allo chassis del
veicolo)
Batteria
Unità monitor
Cavo di collegamento
(in dotazione con l'unità
di navigazione Kenwood)
Unità nascosta
Unità di navigazione
Kenwood
Per ragioni di sicurezza, assicuratevi di
collegare il sensore di parcheggio.
Al fascio di cavi dell’interruttore di rilevamento del
freno di stazionamento del veicolo.
Ingresso audio/immagine 1
• Ingresso immagine (Giallo)
• Ingresso audio sinistro (Bianco)
• Ingresso audio destro (Rosso)
Ingresso audio/immagine 2
• Ingresso immagine (Giallo)
• Ingresso audio sinistro (Bianco)
• Ingresso audio destro (Rosso)
Uscita audio/immagine
• Uscita immagine (Giallo)
• Uscita audio sinistra (Bianco)
• Uscita audio destra (Rosso)
A
ccessor
io
1
Cavo del sensore marcia indietro (viola/bianco)
Quando la videocamera di retrovisione è
collegata.
