中文 | 125

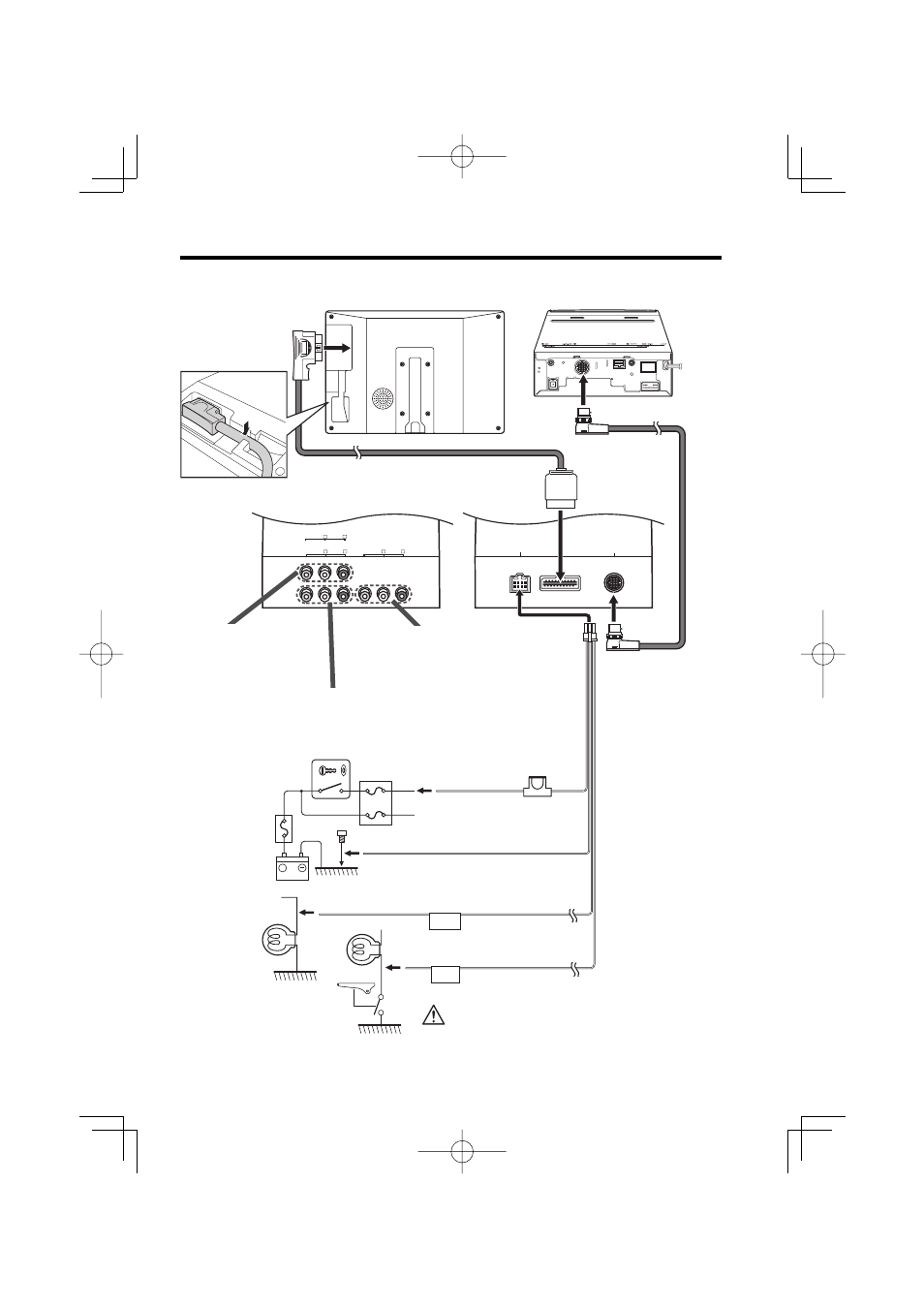

連接方法
+
POWER TO MONITOR
L
FM/AM ANTENNA
( 5A )
PRK SW
REVERSE
TO NAVIGA TION
AV1 INPUT
R VIDEO L (MONO)
AV2 INPUT
R VIDEO L
AV OUTPUT
R VIDEO L
+12V
附件 2
點火導線（紅色）
停車傳感器連接線（淡綠色）
點火開關鑰匙
汽車保險絲盒
( 主保險 )
ACC
接地導線（黑色） · （至汽車底盤）
蓄電池
顯示器
連接線
（隨建伍導航裝置
提供）
隱蔽裝置
建伍導航裝置
為了保證安全，請務必連接停車傳感器。
至汽車的停車制動器檢測開關導線束
音頻／視頻輸入1
• 視頻輸入（黃色）
• 音頻左通道輸入（白色）
• 音頻右通道輸入（紅色）
音頻／視頻輸入2
• 視頻輸入（黃色）
• 音頻左通道輸入（白色）
• 音頻右通道輸入（紅色）
音頻／視頻輸出
• 視頻輸出（黃色）
• 音頻左通道輸出（白色）
• 音頻右通道輸出（紅色）
附件
1
倒車傳感器連接線（紫色／白色）
當連接了後視攝影機時使用。
