65
Instalación de la Cubierta de Conductos
5. Use 8” round steel pipe (follow building codes in your
area) to connect the ducting transition on the hood to the
ductwork above. Utilice cinta de aislar (duct tape) para
que todas las uniones queden fijas y herméticas.
Consulte la Figura 15. Slide the duct cover onto the
hood.
6. Use 3/16” x 3/8” screws (included) to attach duct cover to
hood.
Accesorios

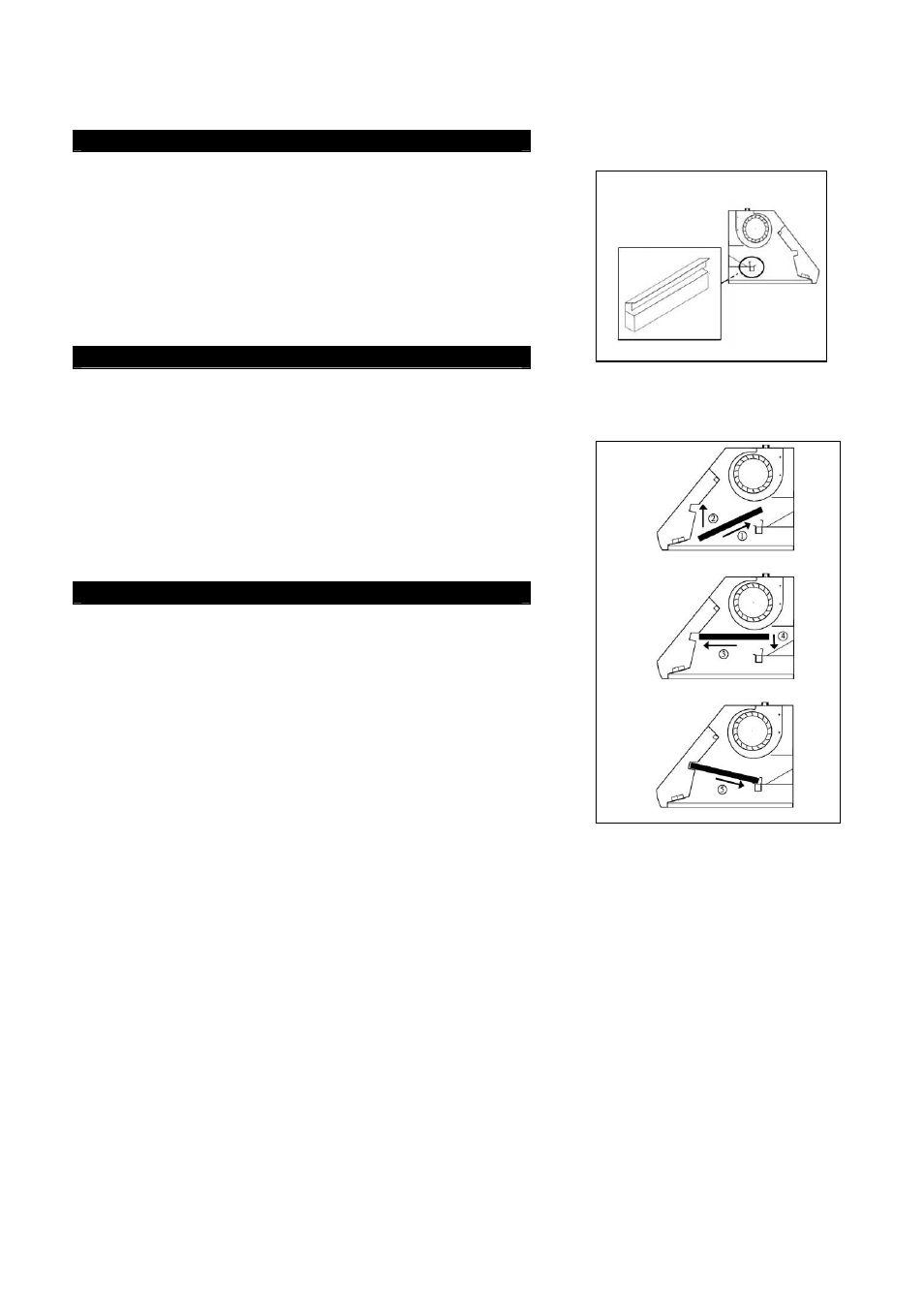

7. Coloque el conducto de aceite. Consulte la Figura 16.
8. Consulte la Figura 18. (1) Deslice el filtro deflector en la
campana. Empuje el filtro deflector hacia arriba.
Deslícelo hacia delante. Hálelo hacia abajo.
Ajústelo en su lugar.
9. Para la carcasa inferior, repita los pasos anteriores.
Consulte la página 71.
10. Install heating lamps (not included), 120 Volts 175 Watts
max. each.
Ensamblaje Final
11. Encienda la unidad en el panel de control. Verifique el
funcionamiento de la lámpara y el ventilador.
12. Asegúrese de dejar este manual con el propietario de la
vivienda.
Figura 16
Figura 17
