INSTALACIÓN DEBAJO DE UN GABINETE
Preparación antes de la Instalación
NOTA: PARA EVITAR CAUSAR DAÑOS A SU
CAMPANA, EVITE QUE DESECHOS PENETREN
EN LA RENDIJA DE VENTILACIÓN
Decida la ubicación para colocar el conducto de
ventilación de la campana hacia el exterior. Consulte la
Figura 1.
Un ducto de escape recto y corto permitirá que la
campana trabaje con más eficiencia.
Intente evitar tantas conexiones, codos y ductos largos
como sea posible. Esto podría reducir el rendimiento de
la campana.
Antes de instalar, conecte temporalmente la campana
para verificar que funcione adecuadamente.
Importante: Retire la película protectora de la
campana (si hubiera alguna).
Para instalar debajo de un gabinete con la parte inferior
empotrada, coloque tiras de relleno de madera de 4
pulgadas de ancho (no incluidas) en cada uno de los
lados. Consulte la Figura 2.
Mida y cree un orificio de acceso para los cables
eléctricos y el escape plástico de 6” debajo del gabinete.
Instalación de la Campana
PRECAUCIÓN: Si es necesario mover la estufa para
poder instalar la campana, desconecte el suministro
eléctrico de la estufa eléctrica desde la caja eléctrica
principal. CIERRE EL GAS ANTES DE MOVER UNA
ESTUFA DE GAS.
1. Abra los agujeros preperforados ubicados en la
campana según se muestra en la Figura 3.
2. Attach ducting transition to hood exhaust with ten (3/16”
x 3/8”) screws (included). Shown in Figure 4.
3. Utilizando las referencias indicadas en la Tabla 1 y las
medidas de la página 70, centre la campana debajo del
gabinete y nivele al ras con la parte frontal del gabinete.
4. Pase los cables eléctricos a través del orificio de acceso
del gabinete.
5. Desde la parte inferior de la campana, coloque los
tornillos (no proporcionados) exactamente en el centro
de cada orificio preperforado. Asegúrese que todos los
tornillos se encuentren en el lugar indicado antes de
apretarlos. PRECAUCIÓN: ASEGÚRESE QUE LA
CAMPANA ESTE BIEN SUJETA ANTES DE
SOLTARLA.
6. For safety purpose, pre-drilled mounting holes are
provided through the back of the hood. For a more
secure installation, use as many mounting holes as
needed to secure from the inside of hood (screws not
included).

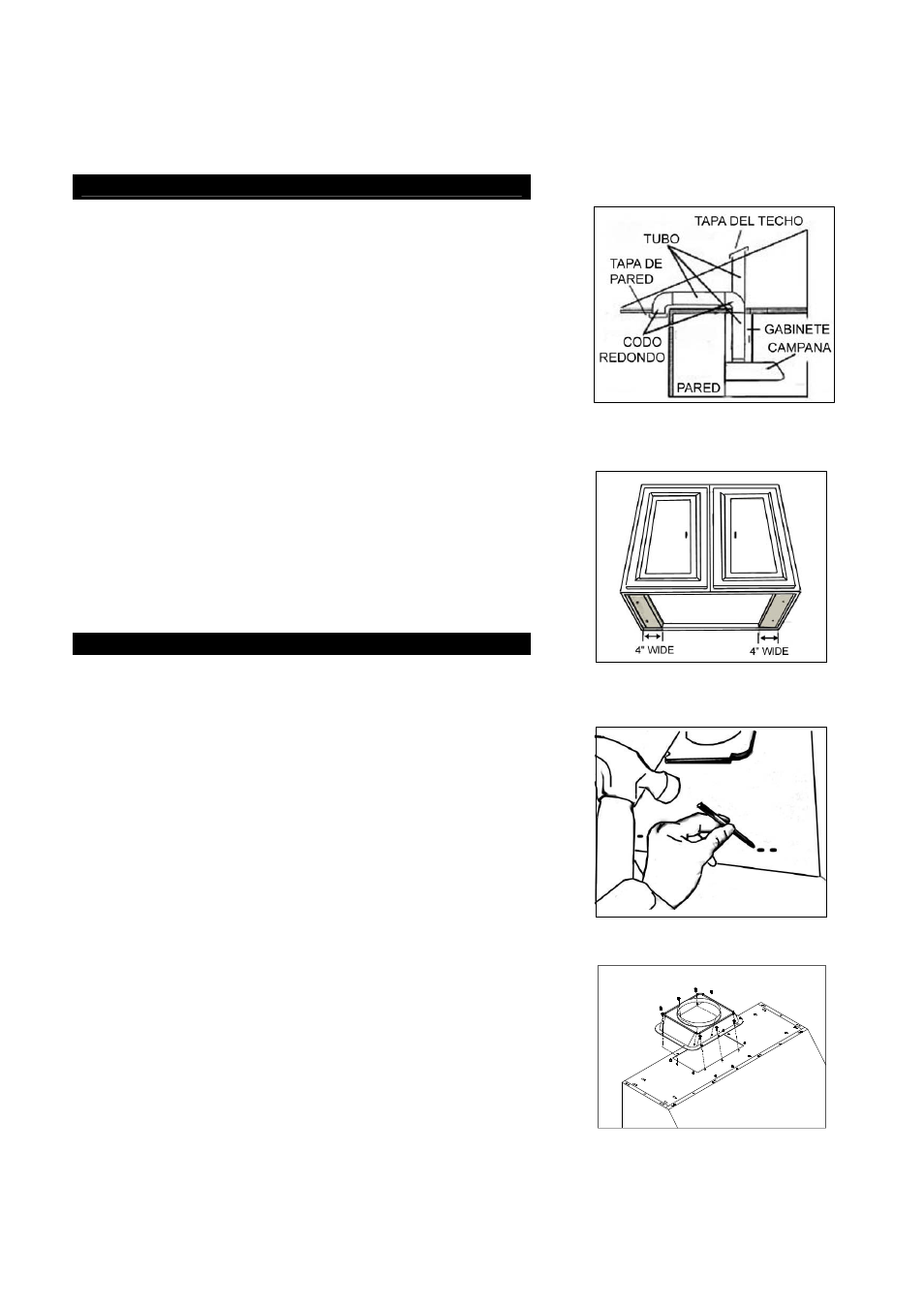

Figura 1
Figura 2
Figura 3
Figura 4
