59

INS TAL ACI ÓN

POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR

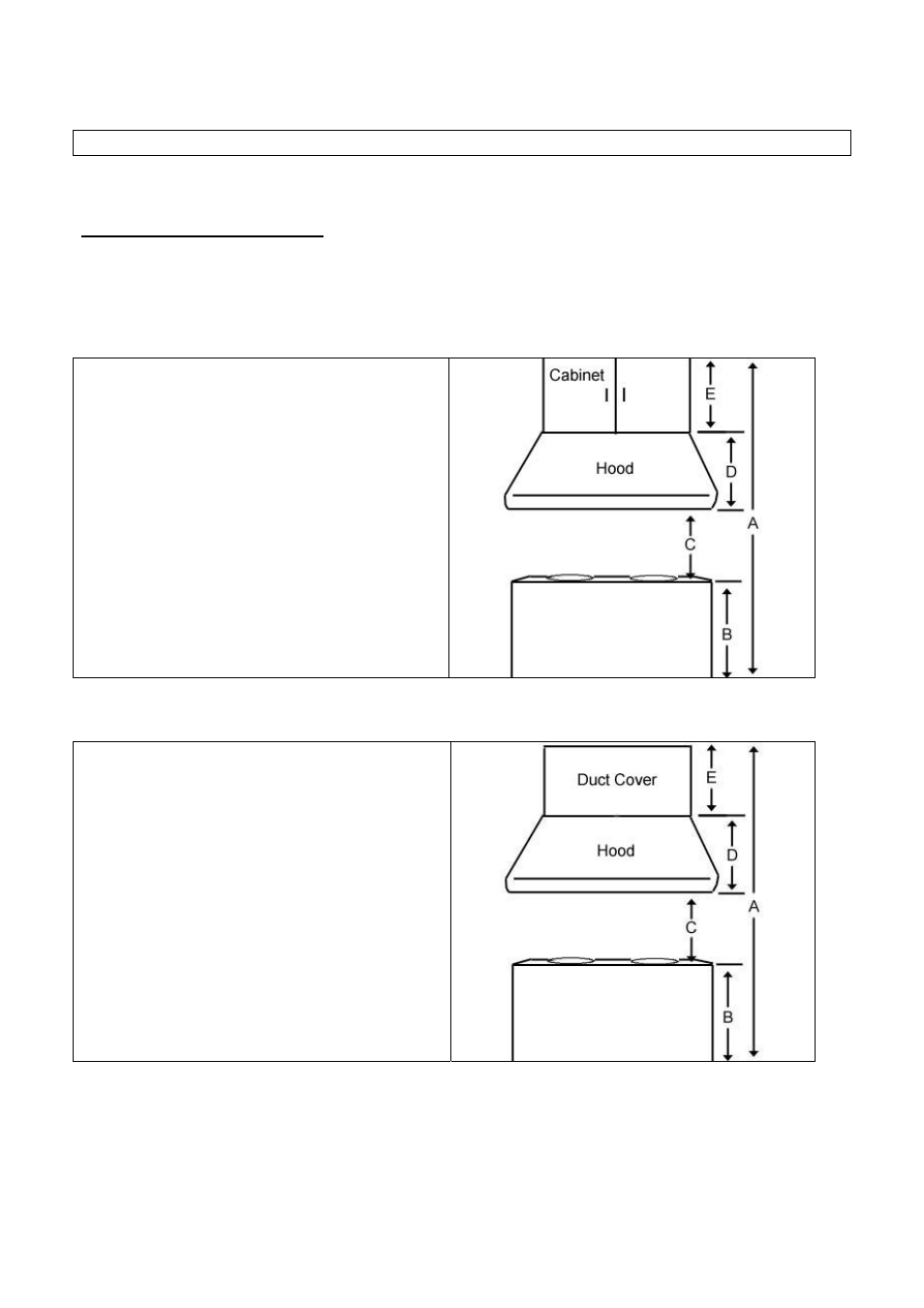

Cálculo antes de la Instalación

Para realizar el cálculo para la instalación, por favor consulte la TABLA 1. (Todos los cálculos están
hechos en pulgadas).

-PARA INSTALACIÓN DEBAJO DE UN GABINETE-

TABLA 1

A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del Mostrador

(Estándar: 36”)

C = Altura Preferida de la Superficie del

Mostrador a Parte Inferior de la Campana
(Se recomienda de 27" a 30")

D = Altura de la Campana
E = Altura del Gabinete

- PARA INSTALACIÓN INDEPENDIENTE (CON CUBIERTA DE CONDUCTOS OPCIONAL)-

TABLA 2

A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del Mostrador
(Estándar: 36”)
C = Altura Preferida de la Superficie del

Mostrador a Parte Inferior de la Campana
(Se recomienda de 27" a 30")

D = Altura de la Campana
E = Altura de la Cubierta de Conductos [F-D]
F = Altura de la Instalación de la Campana
[A – (B+C)]
