63

INSTALACIÓN INDEPENDIENTE

***Este tipo de instalación aplica solamente al haber
comprado una cubierta de conductos

Preparación antes de la Instalación

NOTA:

PARA EVITAR CAUSAR DAÑOS A SU
CAMPANA, EVITE QUE DESECHOS PENETREN
EN LA RENDIJA DE VENTILACIÓN

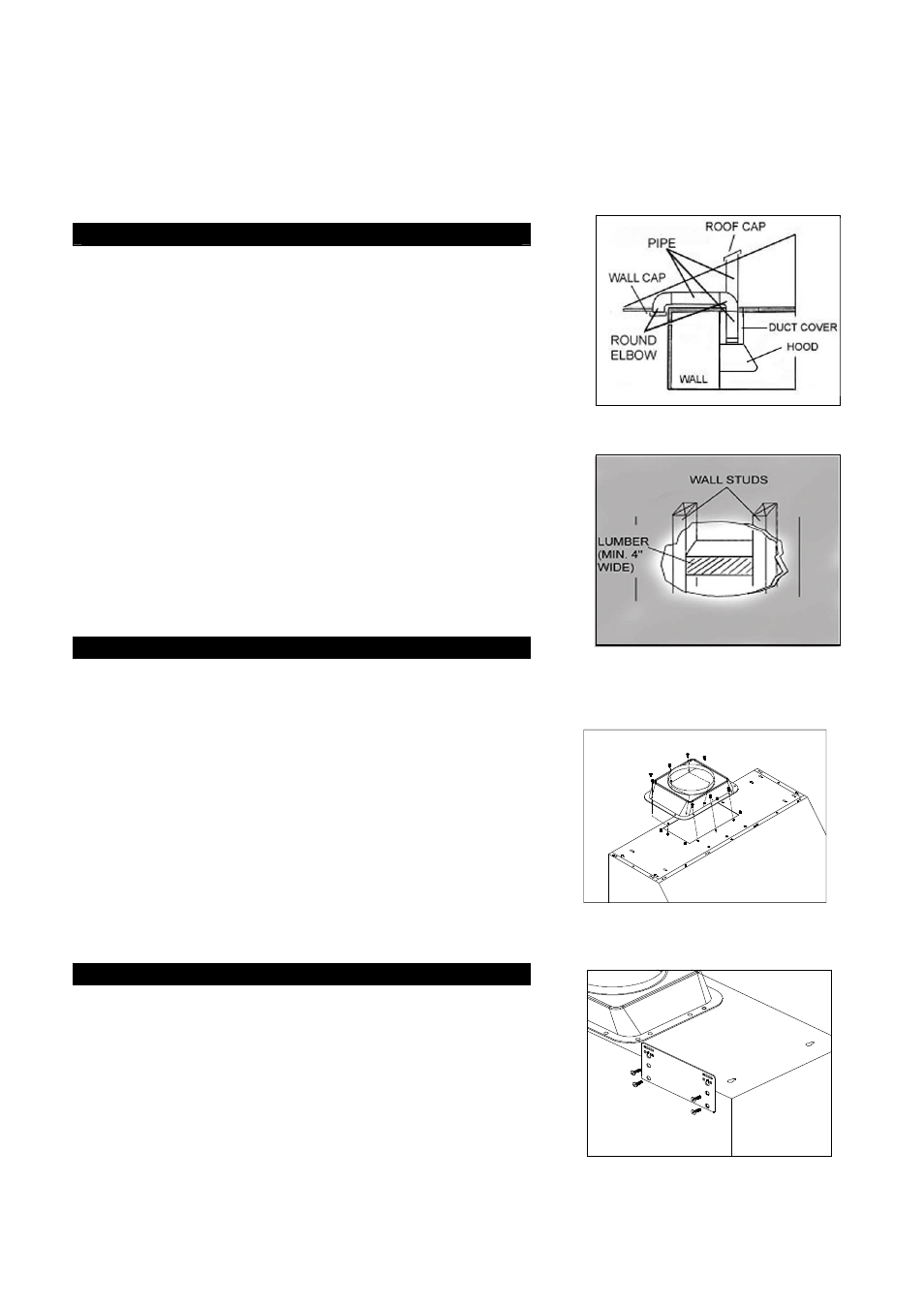

Decida la ubicación para colocar el conducto de
ventilación de la campana hacia el exterior. (Figura 9)
Un ducto de escape recto y corto permitirá que la
campana trabaje con más eficiencia.
Intente evitar tantas conexiones, codos y ductos largos
como sea posible. Esto podría reducir el rendimiento de
la campana.
Utilice cinta de aislar (duct tape) para sellar las uniones
entre las secciones de los conductos.
De ser necesario, prepare la estructura de la pared
posterior utilizando entramado para lograr una
instalación segura.
Utilizando las referencias indicadas en la Tabla 2 y las
medidas de la página 70-71, decida el nivel para la
madera. (Figura 10)

Preparación de la Campana antes de la Instalación

• Antes de instalar, conecte temporalmente la campana

para verificar que funcione adecuadamente.
Importante: Retire la película protectora de la

campana y cubiertas de conductos (si hubiera
alguna).

• Attach ducting transition to hood exhaust with ten (3/16”

x 3/8”) screws (included). Refer to Figure 11.

• If necessary, attach two rubber stands (included) with

adhesive tape (included) to the back corners of the
hood.

• Alinee el soporte de montaje de la campana con los

tornillos en la pared y enganche la campana en su lugar
como se muestra en la Figura 12. Apriete los tornillos
para fijar la campana en la pared.

Instalación de la Campana

PRECAUCIÓN: Si es necesario mover la estufa para
poder instalar la campana, desconecte el suministro
eléctrico de la estufa eléctrica desde la caja eléctrica
principal. CIERRE EL GAS ANTES DE MOVER UNA
ESTUFA DE GAS.

1. Utilizando las referencias indicadas en la Tabla 2 y las

medidas de la página 70-71, marque el punto de
nivelación de la campana.

Figura

9

Figura

10

Figura

11

Figura

12
