5

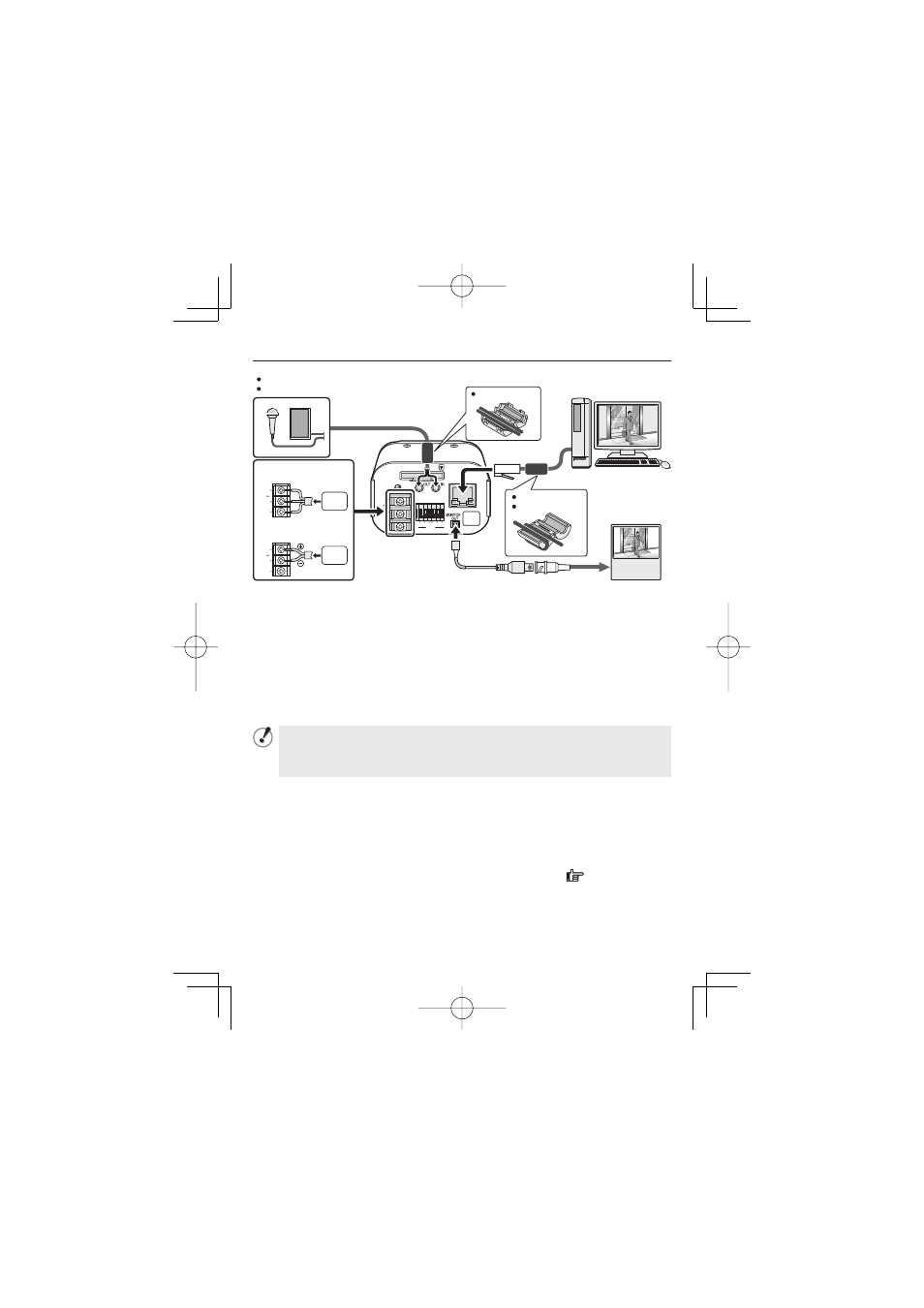

Conexiones básicas
24 V CA
12 V CC
AUDIO
DC12V
CLASS2 WIRING
LAN
OUT IN
1 2 COM 1 2
ALARM
POWER
AC24V
AC24V
GND
AC24V
AC24V
GND
AC24V
AC24V
GND
VCC-HD2500P
VCC-HD2300P
VCC-HD2100P
24 V CA
12 V CC
Alimentación
Monitor
PC
VCC-HD2500P
VCC-HD2500
Conexión de alimentación
Conectar los terminales de alimentación (24 V CA/12 V CC) de la cámara a una
fuente de alimentación.
Conexión a una fuente de alimentación de 24 V CA
Aunque los terminales de alimentación no tienen polaridad, el cable de tierra
debe conectarse al terminal GND (tierra).
Conexión a una fuente de alimentación de 12 V CC
Notar la polaridad (+/–) de los terminales de alimentación al conectar la cámara
a una fuente de alimentación de 12 V CC.
Una polaridad incorrecta podría causar daños a la cámara.
Asegurarse de emplear un cable de alimentación con hilos 18AWG o
más gruesos.
Si se quiere usare PoE para suministrar alimentación, no conectar a una
fuente de alimentación de CA/CC. •
•
Conexión de red
Esta cámara ha sido diseñada para poder emplear todas sus funciones a través de
la red.
Conectando la toma de red (LAN) de la cámara a un PC mediante un cable LAN,
es posible configurarla y hacerla funcionar a través del programa de navegación
instalado en el PC.
Conexión de un monitor a la cámara (“Ajuste de la lente” Página 7)
Es posible conectar un monitor a la cámara para realizar el ajuste del enfoque de
la cámara.
Conectar la toma de salida para monitor (MONITOR OUT) de la cámara a un monitor
mediante el cable del monitor. Tras el ajuste, asegurarse de quitar el cable del monitor.
