5

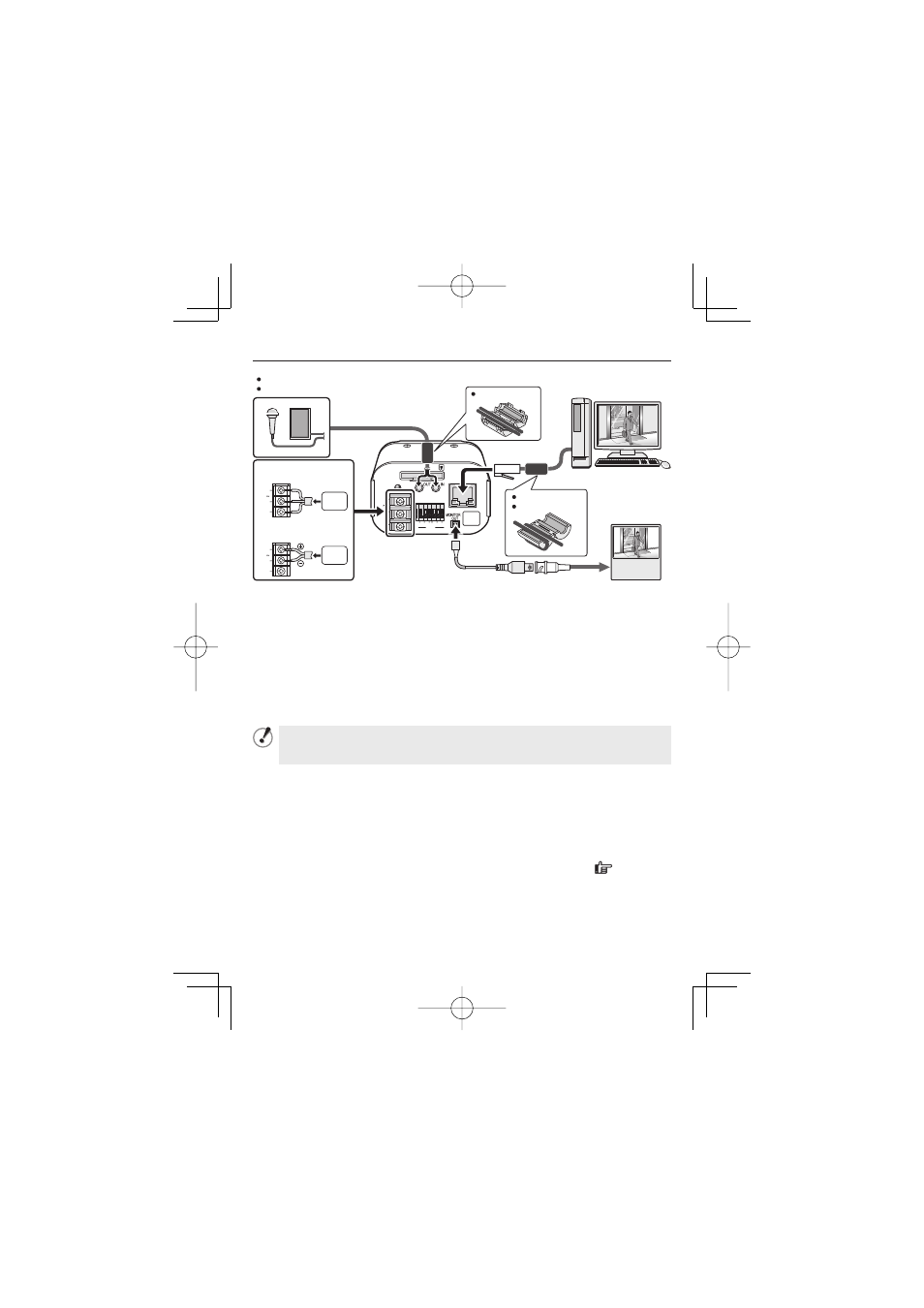

Branchements de base
24 V CA
12 V CC
AUDIO
DC12V
CLASS2 WIRING
LAN
OUT IN
1 2 COM 1 2
ALARM
POWER
AC24V
AC24V
GND
AC24V
AC24V
GND
AC24V
AC24V
GND
VCC-HD2500P
VCC-HD2300P
VCC-HD2100P
24 V CA
12 V CC
Alimentation
électrique
Moniteur
PC
VCC-HD2500P
VCC-HD2500
Branchement électrique
Reliez les bornes d’alimentation (24 V CA/12 V CC) de la caméra à une alimentation
électrique.
Branchement sur une alimentation électrique de 24 V CA
Bien que les bornes d’alimentation n’aient pas de polarité, il faut relier le câble
de mise à la terre à la borne GND (mise à la terre).
Branchement sur une alimentation électrique de 12 V CC
Notez la polarité (+/–) des bornes d’alimentation lorsque vous reliez la caméra à
une alimentation électrique de 12 V CC.
Une polarité incorrecte peut endommager votre caméra.
Assurez-vous d’utiliser un câble électrique 18AWG ou plus gros.
Si vous souhaitez utiliser PoE pour l’alimentation, ne vous reliez pas à
l’alimentation CA/CC. •
•
Branchement au réseau
La caméra est conçue pour que vous puissiez utiliser toutes ses fonctions sur le
réseau.
En reliant le port réseau (LAN) de la caméra à votre ordinateur au moyen d’un
câble LAN, vous pouvez la configurer et la faire fonctionner à partir du navigateur
Internet installé sur votre ordinateur.
Branchement du moniteur à la caméra (“Réglage de la lentille” Page 7)
Un moniteur peut être connecté pour effectuer une mise au point avec la caméra.
Connectez la prise de sortie pour moniteur (MONITOR OUT) de la caméra à un
moniteur à l’aide du câble pour moniteur. Après le réglage, assurez-vous de retirer
le câble pour moniteur.
