Nom et fonction de chaque composant

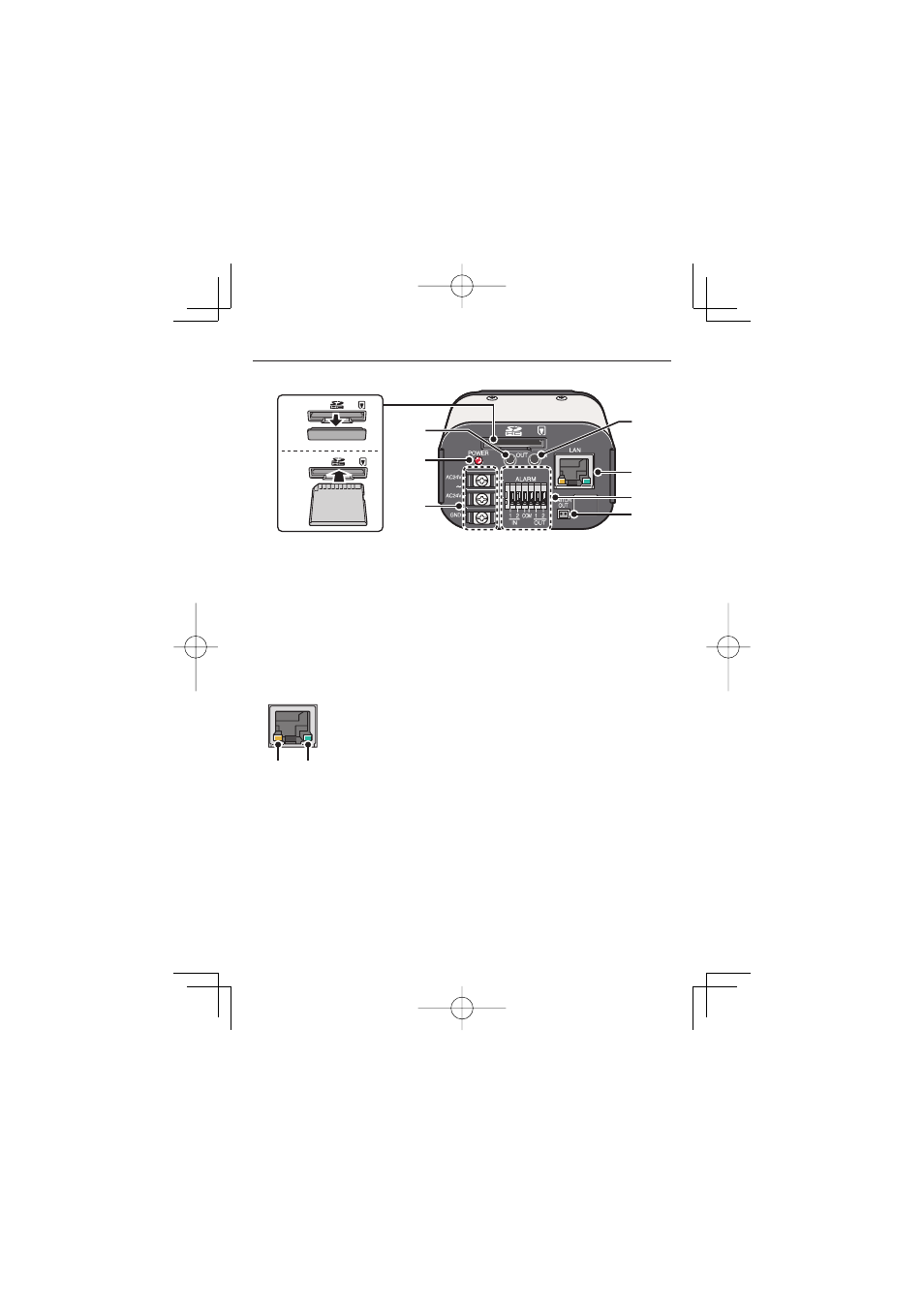

Face arrière
AUDIO
DC12V
CLASS 2
WIRING
Fente pour carte SD (SDHC) (VCC-HD2500P/HD2500)
Prise de sortie audio (AUDIO OUT, mini-jack 3,5 mm) (VCC-HD2500P/HD2500)
Voyant d’alimentation (POWER)
Le voyant d’alimentation clignote pour indiquer les états suivants de la caméra.
Enregistrement vers la carte mémoire SD arrêté/la caméra reconnaît une carte
mémoire SD/Une erreur est survenue
Mise à jour du micrologiciel en cours
Bornes d’alimentation (24 V CA/12 V CC)
Prise d’entrée audio (AUDIO IN, mini-jack 3,5 mm) (VCC-HD2500P/HD2500)
Port réseau (LAN, RJ-45)
Indicateur d’accès
Allumé : la connexion entre la caméra et le réseau a été établie.
•
Clignote : des données sont transmises par le réseau.
•
Indicateur de vitesse
Allumé : 100BASE-TX
•
Éteint : 10BASE-T
•
Bornes de commande (ALARM IN/OUT: 6 broches à verrou-poussoir)
Ces bornes peuvent être utilisées comme entrée d’alarme ou comme bornes de
commutation Jour/Nuit.
Prise de sortie de moniteur (MONITOR OUT)
■
•
•
