Nombre y función de cada componente

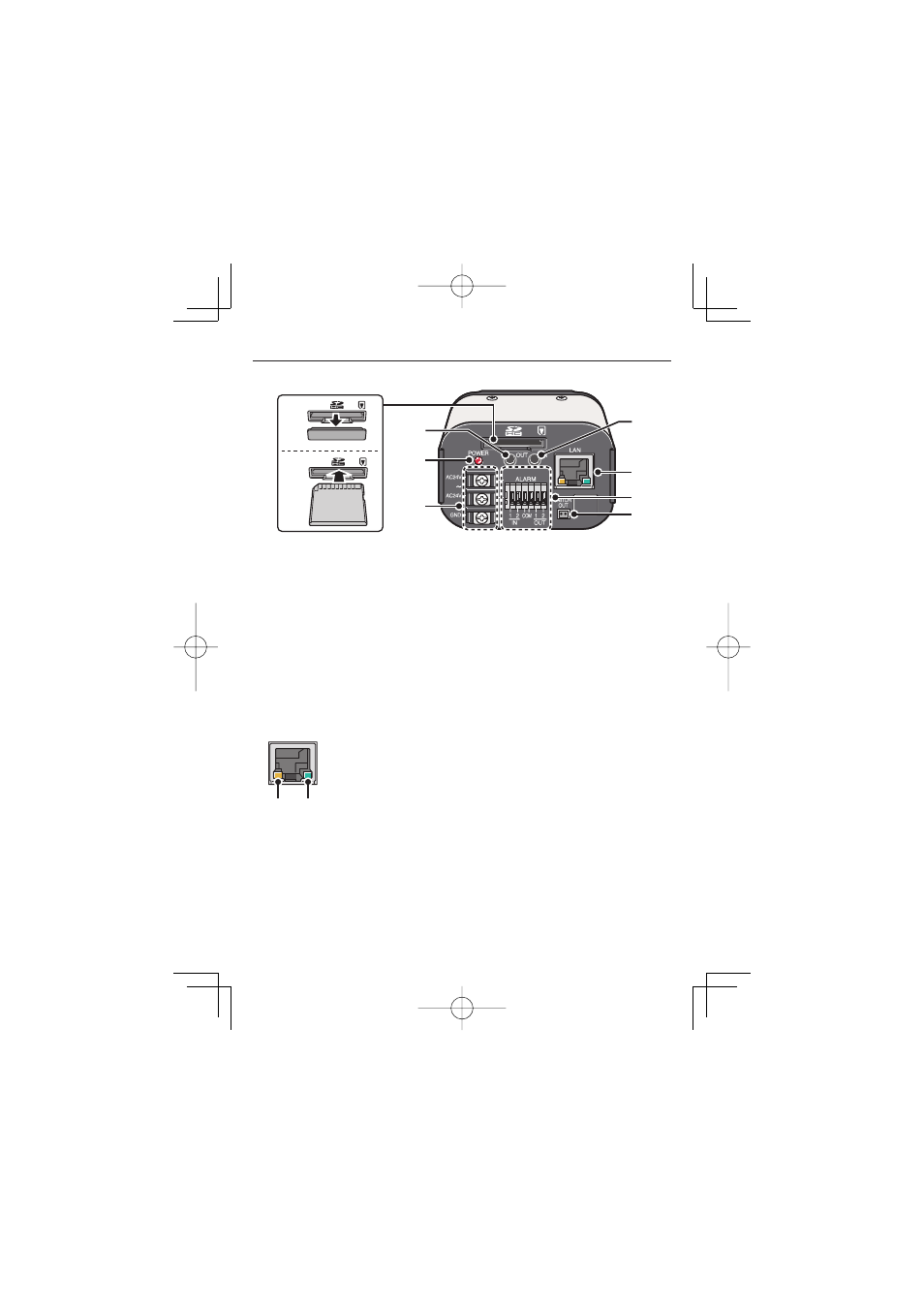

Cara trasera
AUDIO
DC12V
CLASS 2
WIRING
Ranura para tarjeta SD (SDHC) (VCC-HD2500P/HD2500)
Jack de salida de audio (minijack de 3,5 mm AUDIO OUT)
(VCC-HD2500P/HD2500)
Indicador de alimentación (POWER)
El indicador de alimentación parpadea para indicar los siguientes estados de la
cámara.
Grabación en la tarjeta de memoria SD interrumpida/La cámara está
reconociendo la tarjeta de memoria SD/Se ha producido un error
Actualización del firmware en progreso
Terminales de alimentación (24 V CA/12 V CC)
Jack de entrada de audio (minijack de 3,5 mm AUDIO IN)
(VCC-HD2500P/HD2500)
Toma de red (LAN, RJ-45)
Indicador de acceso
Se enciende: se ha establecido una conexión entre la cámara
y la red.
•
Parpadea: los datos están siendo transmitidos a través de la red.
•
Indicador de velocidad
Encendido: 100BASE-TX
•
Apagado: 10BASE-T
•
Terminales de control (ALARM IN/OUT: 6 patillas de bloqueo por empuje)
Estos terminales pueden usarse como terminales de entrada de alarma o de
conmutación Día/Noche.
Toma de salida de monitor (MONITOR OUT)
■
•
•
