Selector de tensión de tipo cuadrante
La configuración de fábrica es para 230 voltios. Para cambiar a 115
voltios:
1. Verifique que la corriente eléctrica esté desconectada.
2. Gire el cuadrante hacia la izquierda hasta que aparezca 115 en la
ventana del cuadrante según se ilustra en la figura 15.
3. Conecte los conductores de alimentación a los dos tornillos exteri-
ores en el manóstato según se ilustra en el Figura 14.
4. Conecte el cable a tierra a una de las conexiones a tierra según se
ilustra en la Figura 14.
5. Si hay otros cables, tápelos.
6. Vuelva a instalar la cubierta del motor.
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Desconecte la corriente antes de trabajar en la bomba, el motor, el conmutador a presión, o los cables.

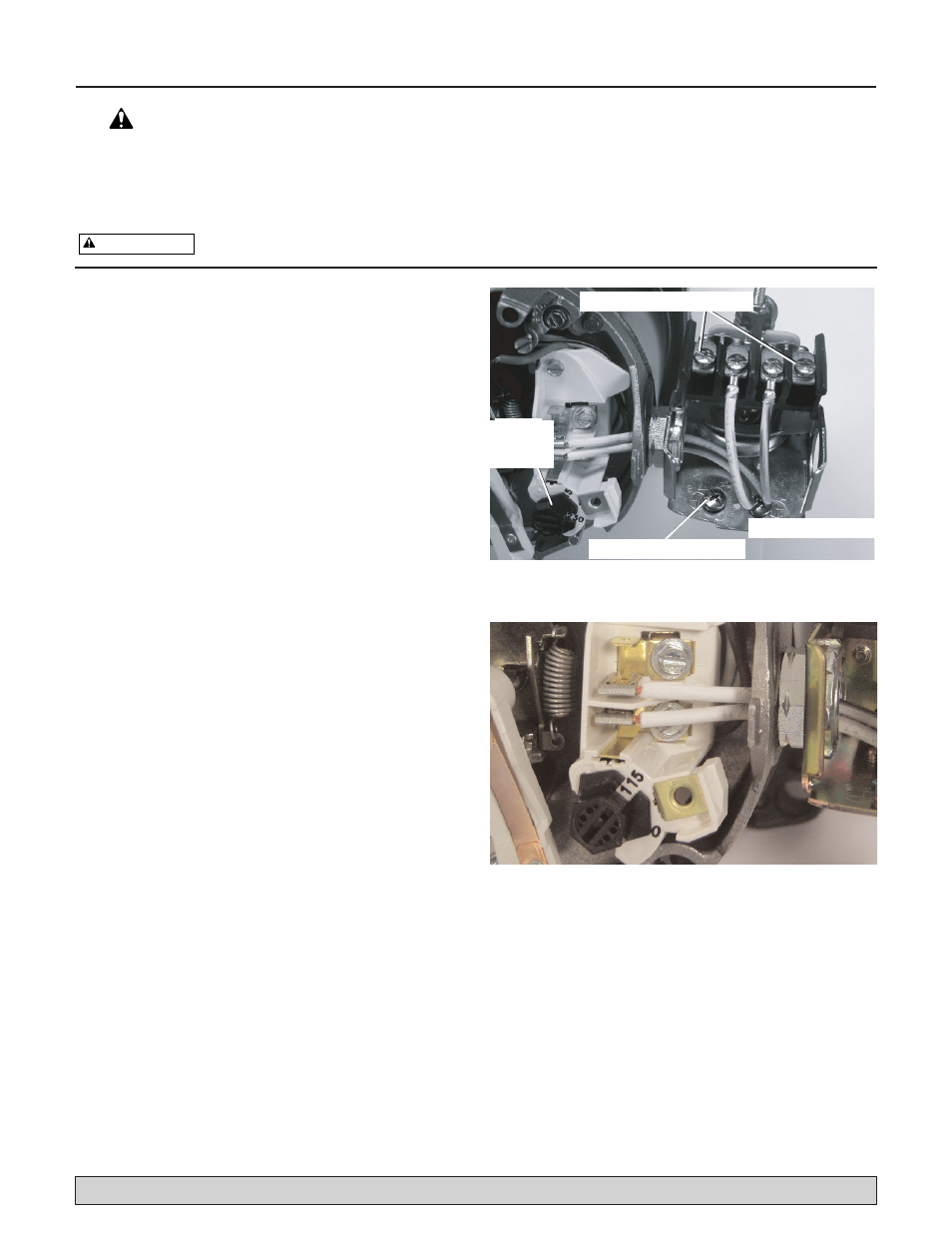

Figura 14:Tensión configurada para 230 voltios, tipo
cuadrante.
Ground Wire Connection
Power Supply Connections
Voltage
Change
Dial
Pressure Switch
Figura 15:Tensión configurada para 115 voltios, tipo
cuadrante.
NOTA: Los motores de 1/2 HP vienen cableados sólo para 115 voltios y no tienen cables que se puedan cambiar.
Los tableros de bornes de los motores de 3/4 HP o de 1 HP (ubicados debajo de la cubierta del motor) deben ser similares al que se
ilustra a continuación. Si el motor puede funcionar tanto con 115 como con 230 voltios, vendrá configurado de fábrica para 230
voltios. No cambie el cableado del motor si la tensión de línea es de 230 voltios o si usted tiene un motor de una sola tensión.
Nunca conecte un motor de 115 voltios a una línea de 230 voltios. PRECAUCIÓN
CONFIGURACIONES DEL INTERRUPTOR DEL MOTOR
Conexiones de alimentación
Interruptor de Presión
Cuadrante
de cambio
de tensión
Conexión del cable a tierra
