Procedimientos iniciales

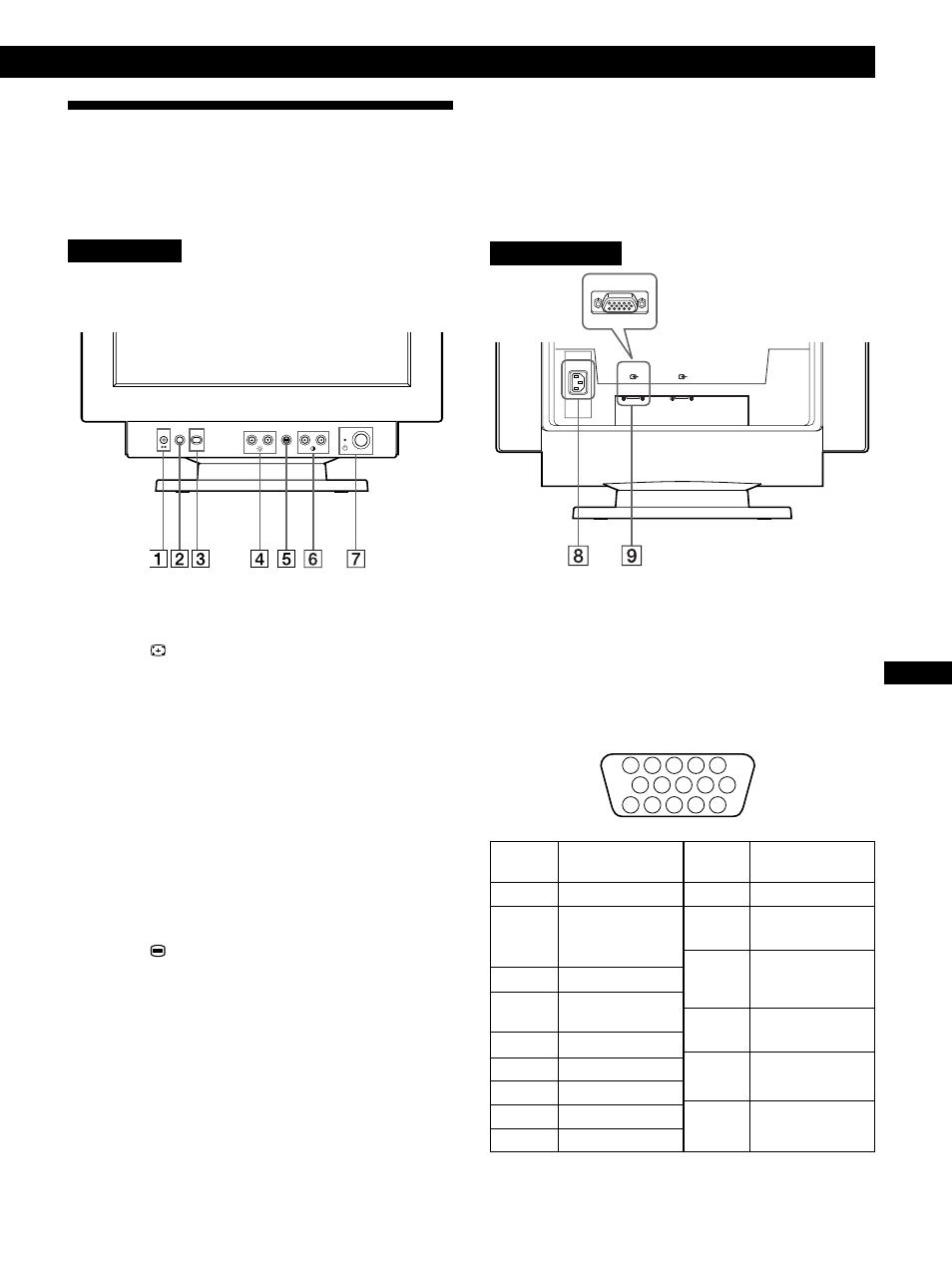

Identificación de los
componentes y los controles

Consulte las páginas que se indican entre paréntesis para
obtener descripciones más detalladas.

Parte frontal

Parte posterior

Nº de
terminal

1

2

3

4

5

6

7

8

9

Señal

Rojo

Verde
(Sincronización
en verde)

Azul

Identificación
(masa)

Masa de DDC*

Masa de rojo

Masa de verde

Masa de azul

DDC+5V*

Señal

Masa

Identificación
(masa)

Datos
bidireccionales
(SDA)*

Sincronización
horizontal

Sincronización
vertical

Reloj de datos
(SCL)*

Nº de
terminal

10

11

12

13

14

15

*

Norma Canal de Datos de Visualización (DDC) de VESA

1 Botón ? (restauración) (página 15)

Recupera los niveles predefinidos de fábrica.

2 Botón ASC (tamaño y centrado

automáticos) (página 5)

Ajusta automáticamente el tamaño y centrado de la
imagen.

3 Interruptor de entrada (página 5)

Selecciona la señal de entrada de vídeo de ENTRADA 1
(conector 1 de entrada de vídeo: J1) o de ENTRADA 2
(conector 2 de entrada de vídeo: J2).

4 Botones ¨ (brillo) arriba y abajo (./>)

(páginas 6 – 15)

Ajustan el brillo de la imagen.

Funcionan como los botones (./>) al ajustar otras
opciones.

5 Botón (menú) (páginas 6 – 16)

Muestra la indicación en pantalla MENU.

6 Botones > (contraste) izquierda y derecha

(?//) (páginas 6 – 14, 20)

Ajustan el contraste.

Funcionan como los botones (?//) al ajustar otras
opciones.

7 Interruptor e indicator de encendido u

(páginas 16, 20)

Enciende o apaga el monitor.
El indicador de alimentación se ilumina en verde
cuando el monitor está encendido, y parpadea en verde
y en naranja, o se ilumina en naranja cuando dicho
monitor se encuentra en el modo de ahorro de energía.

8 Conector AC IN (página 4)

Permite enchufar un cable de alimentación de CA al
monitor.

9 Conector 1 de entrada de vídeo (HD15) (J1)

(página 4)

Introduce las señales de vídeo RVA (0,700 Vp-p,
positivas) y las de sincronización.

1- -2

5 4

3 2 1

6

7

8

9

10

11

12

13

14

15

AC IN

(HD15)

1

(DVI)

2
