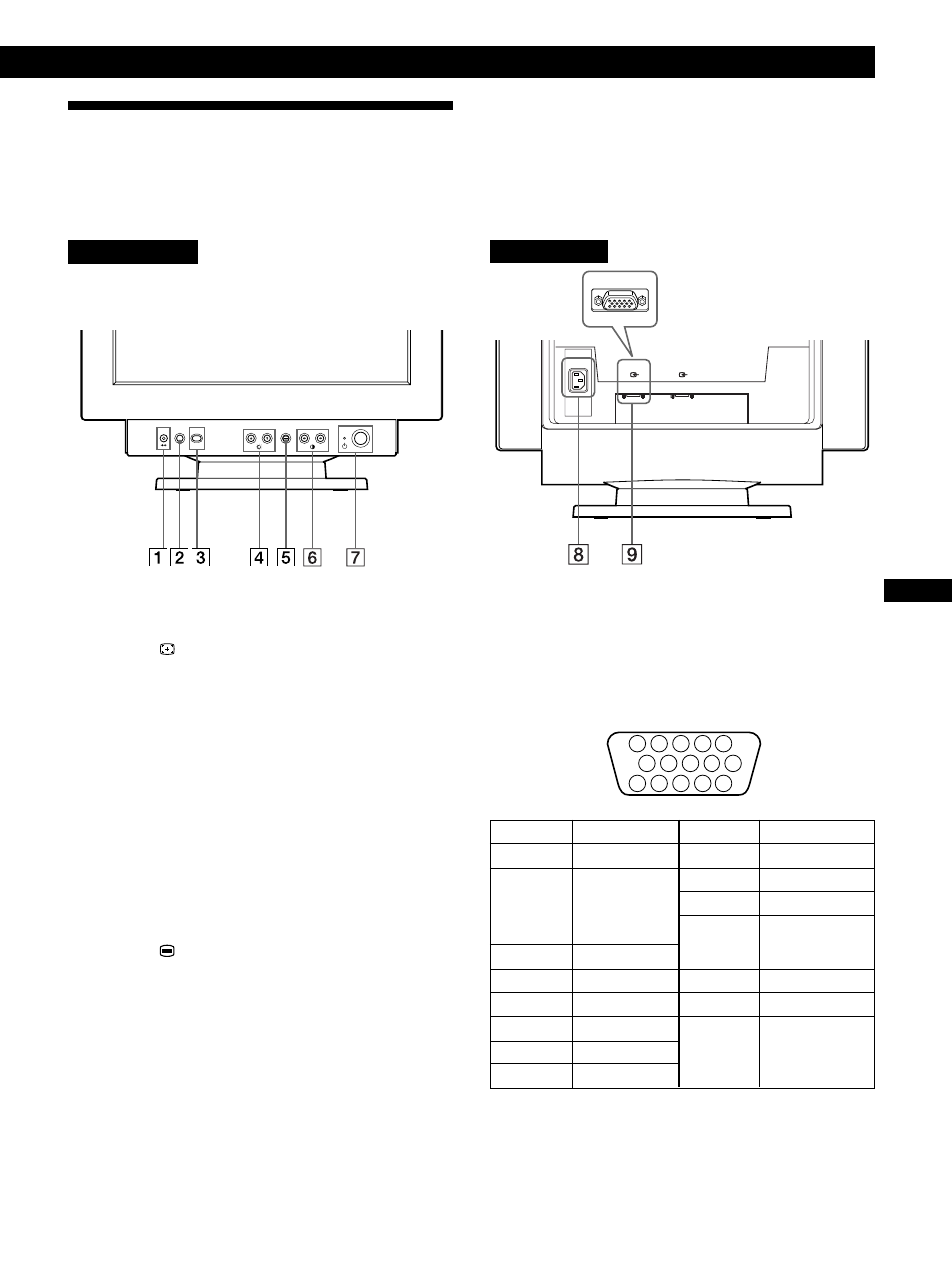

Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages indiquées
entre parenthèses.
Partie frontale Partie arrière
1 Touche ? (réinitialisation) (page 15)
Réinitialise les réglages aux valeurs par défaut.
2 Touche ASC (taille et centrage
automatiques) (page 5)
Cette touche ajuste automatiquement la taille et le
centrage de l’image.
3 Commutateur d’entrée (page 5)
Ce commutateur sélectionne le signal d’entrée vidéo
ENTREE 1 (connecteur d’entrée vidéo 1: J1) ou
ENTREE 2 (connecteur d’entrée vidéo 2: J2).
4 Touches ¨ (luminosité) vers le haut et
vers le bas (./>) (pages 6 – 15)
Règlent la luminosité de l’image.
Servent de touches (./>) pour le réglage d’autres
paramètres.
5 Touche (menu) (pages 6 – 16)
Affiche l’écran MENU.
6 Touches > (contraste) vers la gauche et
vers la droite (?//) (pages 6 – 14, 20)
Règlent le contraste de l’image.
Servent de touches (?//) pour le réglage d’autres
paramètres.
7 Commutateur et indicateur d’alimentation
u (pages 16, 20)
Met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en
orange ou s’allume en orange lorsque le moniteur se
trouve en mode d’économie d’énergie.
8 Connecteur AC IN (page 4)
Assure l’alimentation du moniteur.
9 Connecteur d’entrée vidéo 1 (HD15) (J1)
(page 4)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
1- -2
Broche n°
1
2
3
4
5
6
7
8
Signal
Rouge
Vert
(Synchronisation
sur le vert)
Bleu
ID (Masse)
Masse DDC*
Masse rouge
Masse vert
Masse bleu
Signal
DDC + 5V*
Masse
ID (Masse)
Données
bidirectionnelles
(SDA)*
Sync H
Sync V
Données
d’horloge
(SCL)*
Broche n°
9
10
11
12
13
14
15
* Norme Display Data Channel (DDC) de VESA
