3
Vorbereitungen
D
AC IN
(HD15)
1
(DVI)
2
1- -2

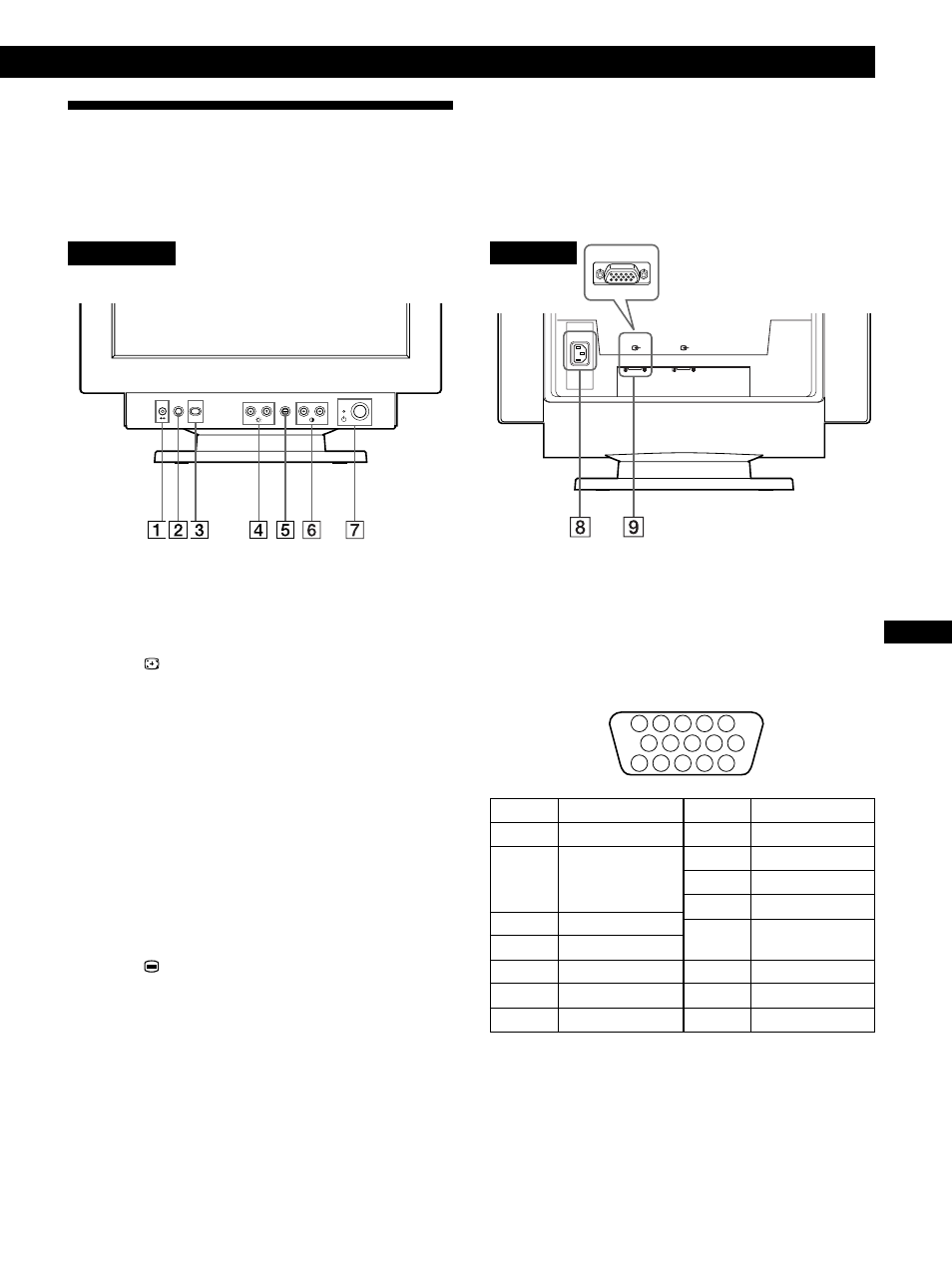

Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
8 Netzeingang AC IN (Seite 4)
Zur Stromversorgung des Monitors.
9 Videoeingang 1 (HD15) (J1) (Seite 4)
Zum Einspeisen von RGB-Videosignalen (0,700 Vp-p,
positiv) und Synchronisationssignalen.
Rückseite
1 Taste ? (Zurücksetzen) (Seite 15)
Zum Zurücksetzen der Werte auf die werkseitigen
Einstellungen.
2 Taste ASC (Größe/Zentrierung
automatisch einstellen) (Seite 5)
Zum automatischen Einstellen der Größe und
Zentrierung des Bildes.
3 Eingangsschalter (Seite 5)
Zum Auswählen des Videoeingangssignals vom
Anschluß EINGANG 1 (Videoeingang 1: J1) oder
EINGANG 2 (Videoeingang 2: J2).
4 Tasten ¨ (Helligkeit) ab und auf (./>)
(Seite 6 – 15)
Zum Einstellen der Bildhelligkeit.
Fungieren als die Tasten (./>) zum Einstellen weiterer
Optionen.
5 Taste (Menü) (Seite 6 – 16)
Zum Aufrufen der Bildschirmanzeige MENU.
6 Tasten > (Kontrast) links und rechts
(?//) (Seite 6 – 14, 20)
Zum Einstellen des Kontrasts.
Fungieren als die Tasten (?//) zum Einstellen
weiterer Optionen.
7 Netzschalter und -anzeige u (Seite 16, 20)
Zum Ein- und Ausschalten des Monitors.
Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw.
leuchtet orange, wenn sich der Monitor im
Energiesparmodus befindet.
Vorderseite
Stift Nr.
1
2
3
4
5
6
7
Signal
Rot
Grün
(Grünsignal
mit
Synchronisation)
Blau
ID (Masse)
DDC-Masse*
Masse Rot
Masse Grün
Signal
Masse Blau
DDC + 5V*
Masse
ID (Masse)
Bidirektionale
Daten (SDA)*
H. Sync
V. Sync
Datentakt (SCL)*
Stift Nr.
8
9
10
11
12
13
14
15
* DDC-Standard (DDC = Display Data Channel) nach VESA
5 4 3 2 1
6 7 8 9 10
11 12 13 14 15
