Page 64
64
MARMITEK
NEDERLANDS

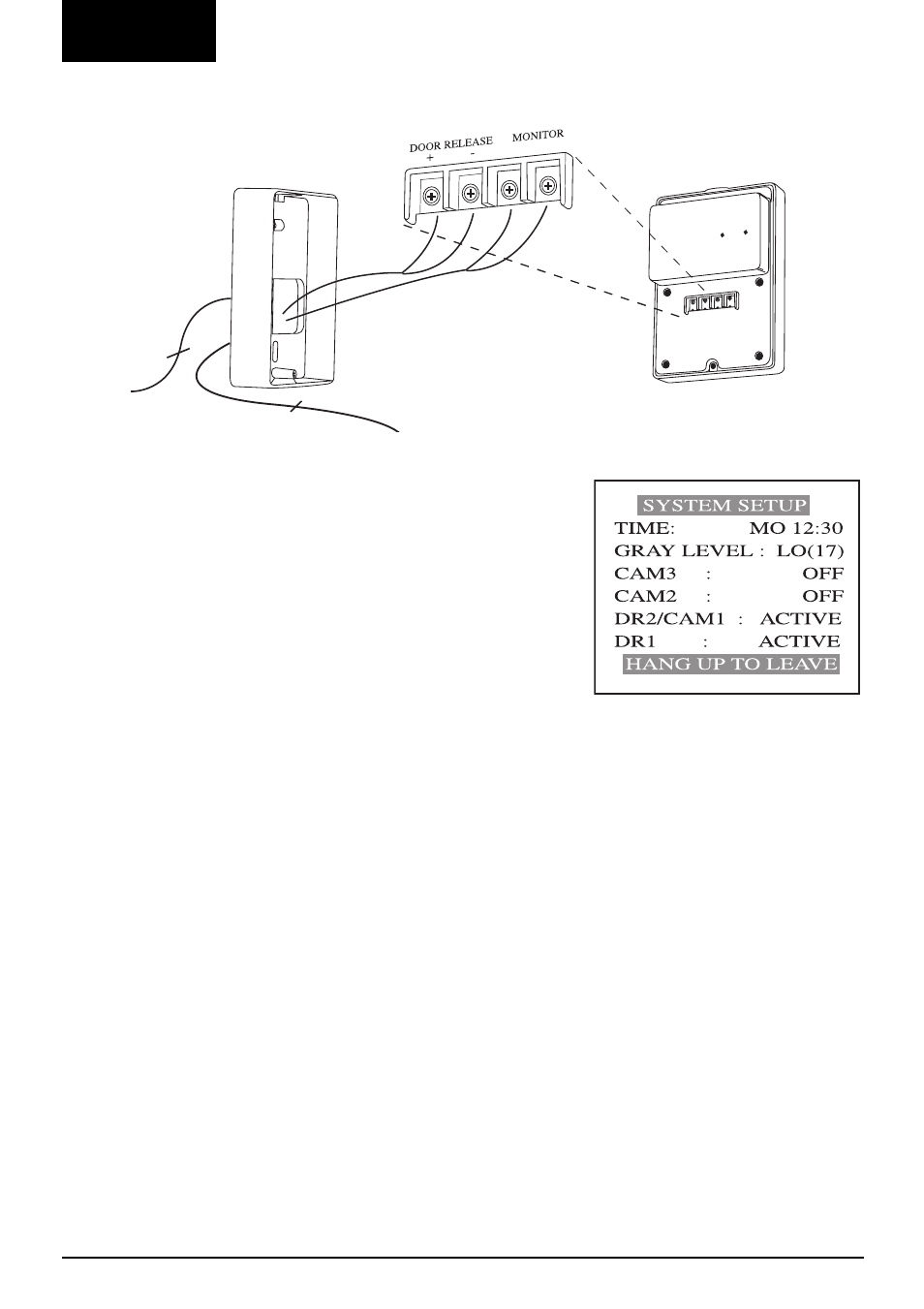

EX-228D EXTRA DEURCAMERA: INSTALLATIE
EX-228D EXTRA DEURCAMERA:
INSTELLEN VAN HET SYSTEEM
EX-228D EXTRA DEURCAMERA: BEDIENING
2 draden naar de
DR2/CAM1
schroefaansluitingen
van het basisstation
• Houdt de linkertoets van het M228 basisstation ingedrukt
totdat het menu op het beeldscherm verschijnt.
• Blader met de linker en rechter toetsen naar het menu item
DR2/CAM1. Verander OFF in ACTIVE. Neem de hoorn van de
haak en hang hem terug om het menu te verlaten.
De EX-228D werkt op exact dezelfde wijze als de eerste deurcamera welke is aangesloten op het
M228 basisstation.
2 draden voor aansluiten van een elektrisch deurslot
TECHNISCHE GEGEVENS
MARMITEK M228 Videodeurtelefoon systeem Art. No. 09365
M228 Basisstation
CRT:
Sony 4" platte beeldbuis
TV systeem:
Z/W CCIR
Resolutie:
Meer dan 420 beeldlijnen
Voedingsspanning
M228 Basisstation:
Geschakelde voeding
AC100V(0,7A) tot
AC250V(0,35A)
DC 18V, 12V, 5V
EX-228H
(uitbreidings monitor)
: Geschakelde voeding
AC100V tot AC240V
DC15V, 0,6A
Afstanden tussen de componenten
Doorsnede 0,75 mm
2
: 60 meter
Doorsnede 1,00 mm
2
: 100 meter
Camera’s
Resolutie:
380 beeldlijnen
CCD:
1/3", auto shutter
TV systeem:
CCIR
Openingshoek lens:
78 graden (F3,5)
Lichtgevoeligheid:
Deurcamera 0 lux
(IR bijverlicht)
Dome camera 2 lux
