FRANÇAIS

36

MARMITEK

INSTALLATION DE LA STATION DE BASE M228

ETAPE 1 :

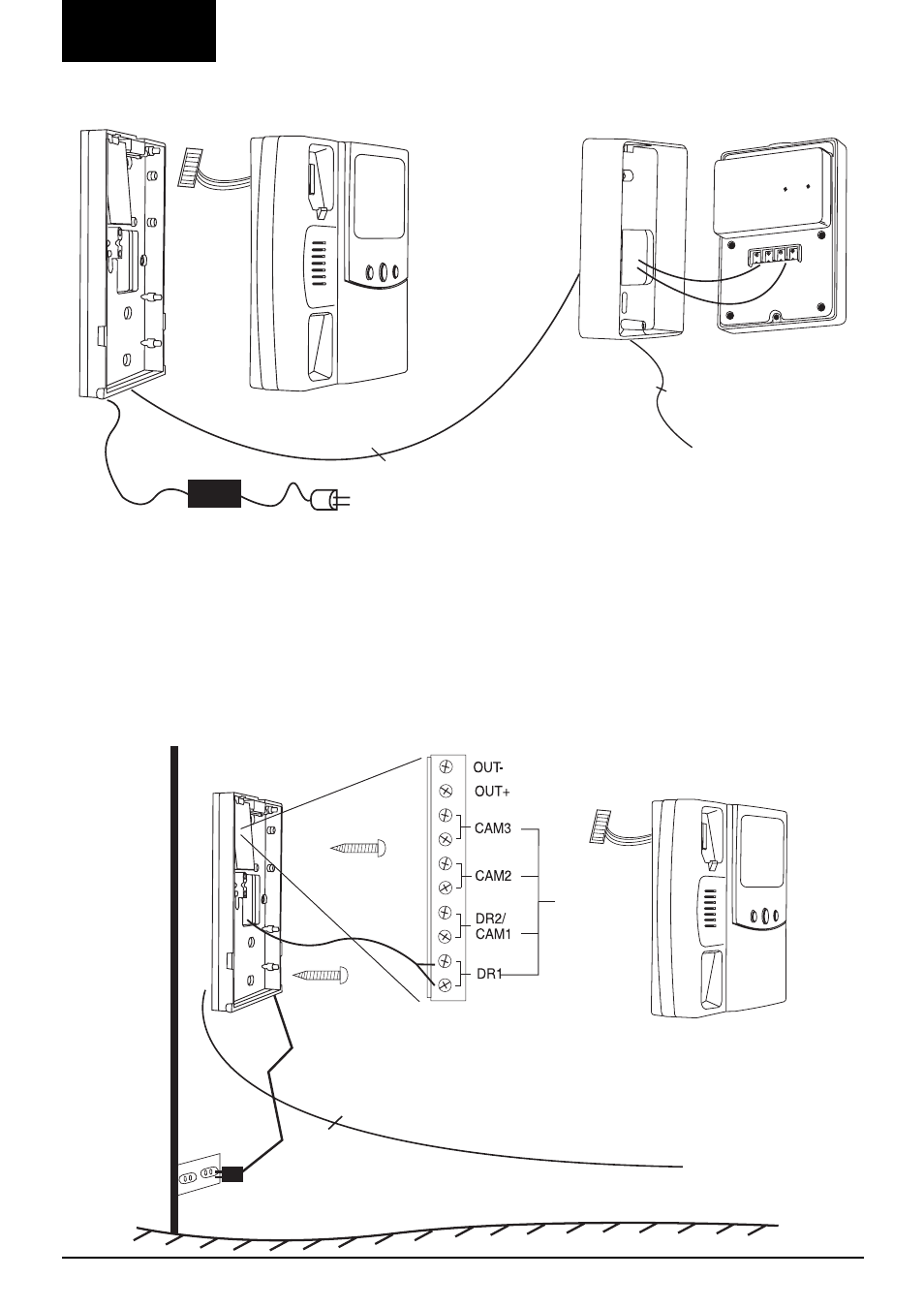

Pour le montage de la station de base vous placez d’abord la plaque au mur à une distance d’environ
150-170 cm du sol, et vous raccordez les câbles conformes au schéma de raccordement. Raccordez 2 fils
sur les assemblages à vis DR1 pour la caméra. (Pas de polarité. Utilisez une câble de 2 fils : 0,75 mm2
pour les distances jusqu’à 60 m, 1,0 mm2 pour les distances jusqu’à 100 m). Ensuite vous raccordez
l’adaptateur d’alimentation sur le raccord pour adaptateurs DC [3]. N’embranchez PAS encore
l’adaptateur d’alimentation sur le réseau électrique. Placez la station de base sur la plaque au mur.

150-

170

cm

à

par

tir

du

sol

câble à 2 fils d’assemblages à vis à la caméra (pas de
polarité).

Au réseau électrique
(ne pas encore embrancher)

2 fils

2 fils pour raccorder un verrou de porte
électrique
