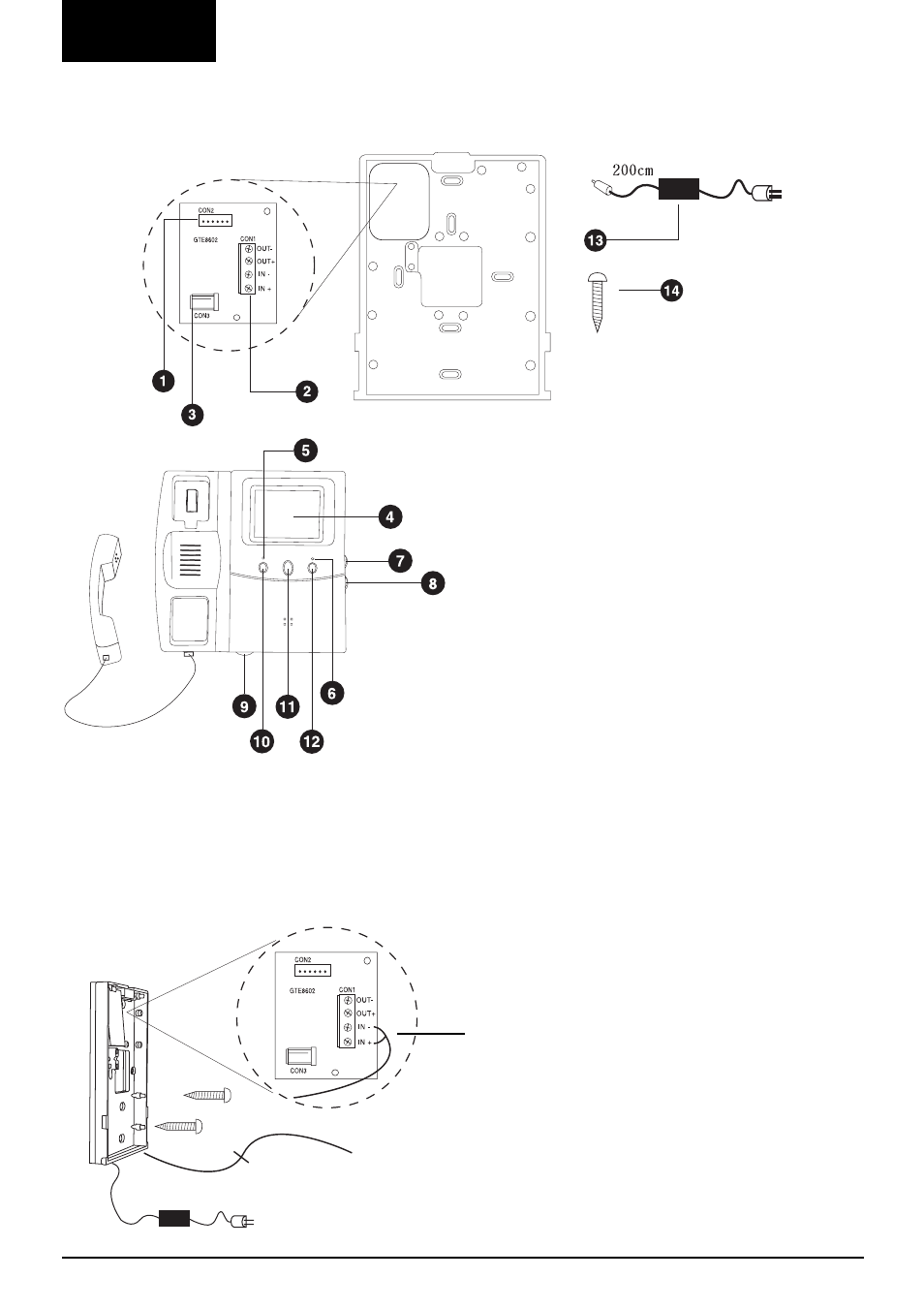

EX-228H UITBREIDINGSMONITOR: BESCHRIJVING VAN DE
ONDERDELEN
EX-228H UITBREIDINGSMONITOR:
INSTALLATIE
1. Verbindingsconnector
2. Schroefaansluitingen voor bedrading naar het
basisstation en de volgende
uitbreidingsmonitor
3. Aansluiting voor DC voedingsadapter
4. SONY 4" platte beeldbuis
5. Power LED
6. Bezet LED
7. Regelaar voor helderheid
8. Regelaar voor contrast
9. Volume regelaar voor handsfree volume
10. Intercom toets
11. Deuropener toets
12. Monitor activeringstoets (beeld en geluid)
13. Aansluiting voor DC voedingsadapter
14. Bevestigingschroeven
2 draads verbinding
Naar dichtstbijzijnde uitbreidingsmonitor
(let op de polariteit)
Standaard werkwijze: IN-/IN+ volgende
uitbreidingsmonitor wordt verbonden met de
OUT-/OUT+ uitgang van de vorige monitor.
