CAMERA EX-228D COMPLEMENTAIRE : MONTAGE
CAMERA COMPLEMENTAIRE EX-228D :
MISE AU POINT DU SYSTEME
CAMERA COMPLEMENTAIRE EX-228D : FONCTIONNEMENT

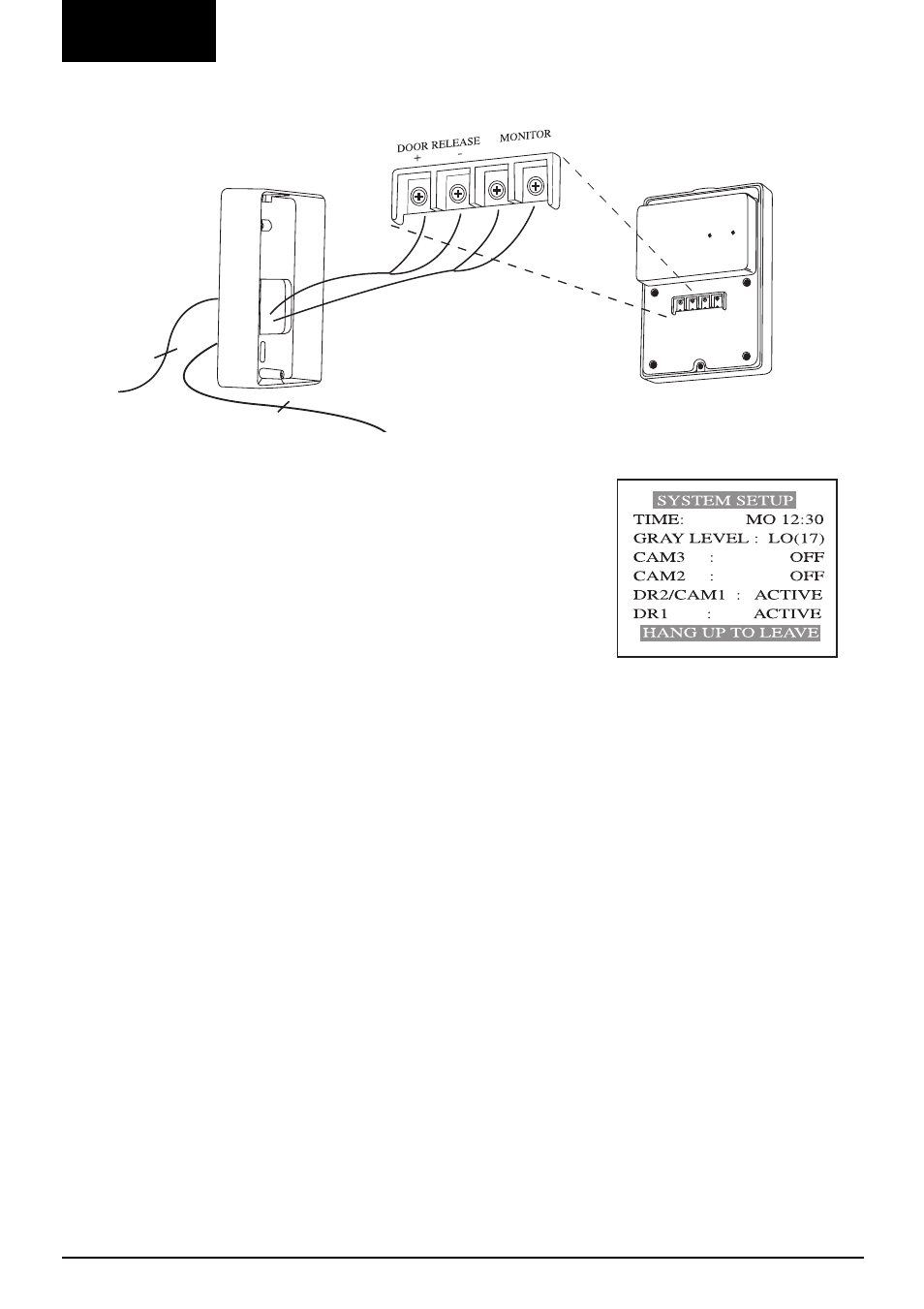

2 fils au DR2/CAM1
assemblages à vis
de la station de base
• Appuyez la touche gauche de la station de base M228
jusqu’à ce que le menu paraît sur l’écran.
• Cherchez à l’aide des touches gauche et droite l’item
DR2/CAM1 sur le menu. Changez OFF en ACTIVE.
Décrochez et raccrochez pour quitter le menu.
L’EX-228D fonctionne de la même façon que la première caméra qui a été embranchée à la station
de base M228.
2 fils pour le raccordement d’un verrou électrique
DONNEES TECHNIQUES
Système de vidéotéléphones pour portes d’entrée MARMITEK M228, numéro d’article 09365
Station de base M228
CRT
Sony 4 » écran plat
Système de télévision Z/W CCIR
Résolution
Plus de 420 lignes
d’exploitation
Tension d’alimentation
Station de base M228 alimentation commutée
AC100V(0,7A) jusqu’à
AC250V (0,35A)
DC 18V, 12V, 5V
EX-228H
(moniteur d’extention) alimentation commutée
AC100V jusqu’à AC240V
DC15V, 0,6A
Distances entre les composantes
Diamètre 0,75 mm2
60 mètres
Diamètre 1,00 mm2 100 mètres
Cameras
Résolution
380 lignes d’exploitation
CCD 1/3 », auto-obturation
Système de télévision CCIR
Angle d’ouverture
de l’objectif
78 degrés (F3,5)
Sensibilité à la lumière Caméra 0 lux
(IR éclairé)
Caméra Dôme
2 lux
