M228 BASISSTATION INSTALLATION
SCHRITT 1:

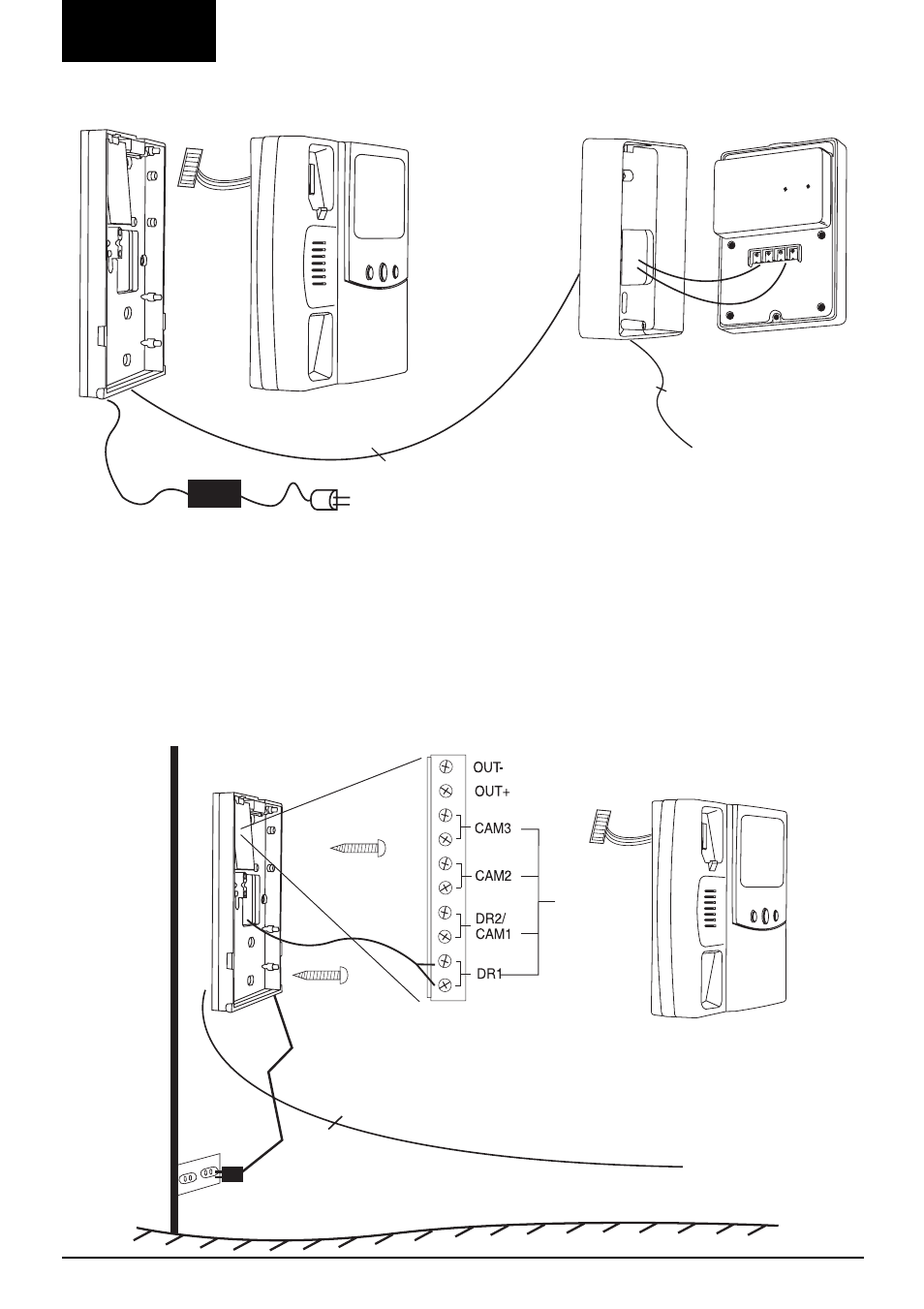

Vor Montage des Videotürtelefons bringen Sie zuerst die Wandplatte an und schliessen die
Bekabelung lt. Anschlussschema an. Für die Türkamera schliessen Sie 2 Drähte an die DR1
Schraubanschlüsse an (0,75mm2 bis 60m, 1,0 mm2 bis 100m). Anschliessend schliessen Sie das
Netzteil an den Anschluss für das DC-Netzteil an [3]. Schliessen Sie das Netzteil NOCH NICHT an das
Lichtnetz an. Montieren Sie das Videotürtelefon auf die Wandplatte.
15
0
-
170
cm
vom
Boden
2-adriges Kabel vom DR1 Schraubanschluss zur
Türkamera.
Zur 230V Netzspannung (in diesem Augenblick noch
nicht anschliessen).
2-adriges Kabel
2 Drähte zum Anschliessen eines
elektrischen Türschlosses
