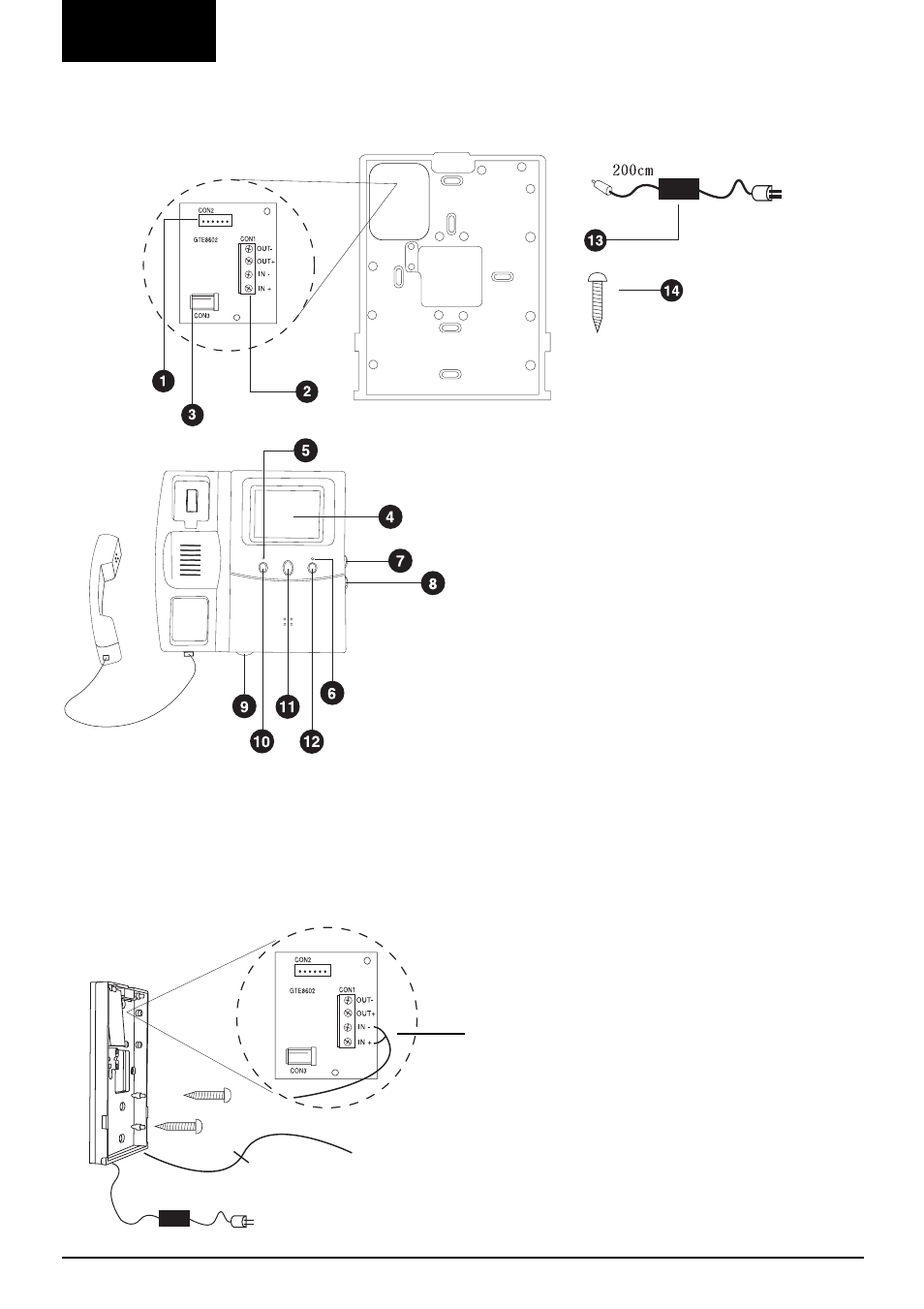

MONITEUR D’EXTENTION EX-228H : DESCRIPTION DES PIECES
DETACHEES
MONITEUR D’EXTENTION EX-228H :
MONTAGE
1. connecteur de connexion
2. assemblages à vis pour les fils qui vont à la station
de base et qui vont au moniteur d’extention
suivant
3. raccordement pour l’adaptateur d’alimentation DC
4. écran plat « Sony 4 »
5. puissance LED
6. LED occupé
7.
contrôleur d’intensité
8. contrôleur de contraste
9. contrôleur de volume pour volume « mains-libre »
10. touche d’interphone
11. touche pour ouvrir la porte
12. touche d’activation du moniteur (images et sons)
13. raccordement pour adaptateur d’alimentation DC
14. vis de montage
Raccordement de 2 fils
Au moniteur d’extention le plus proche
(attention à la polarité)
Méthode standard : IN-/IN+ du moniteur
suivant est raccordé à la sortie OUT-/OUT+ du
moniteur précédent.
