M228 BASISSTATION INSTALLATIE
STAP 1:

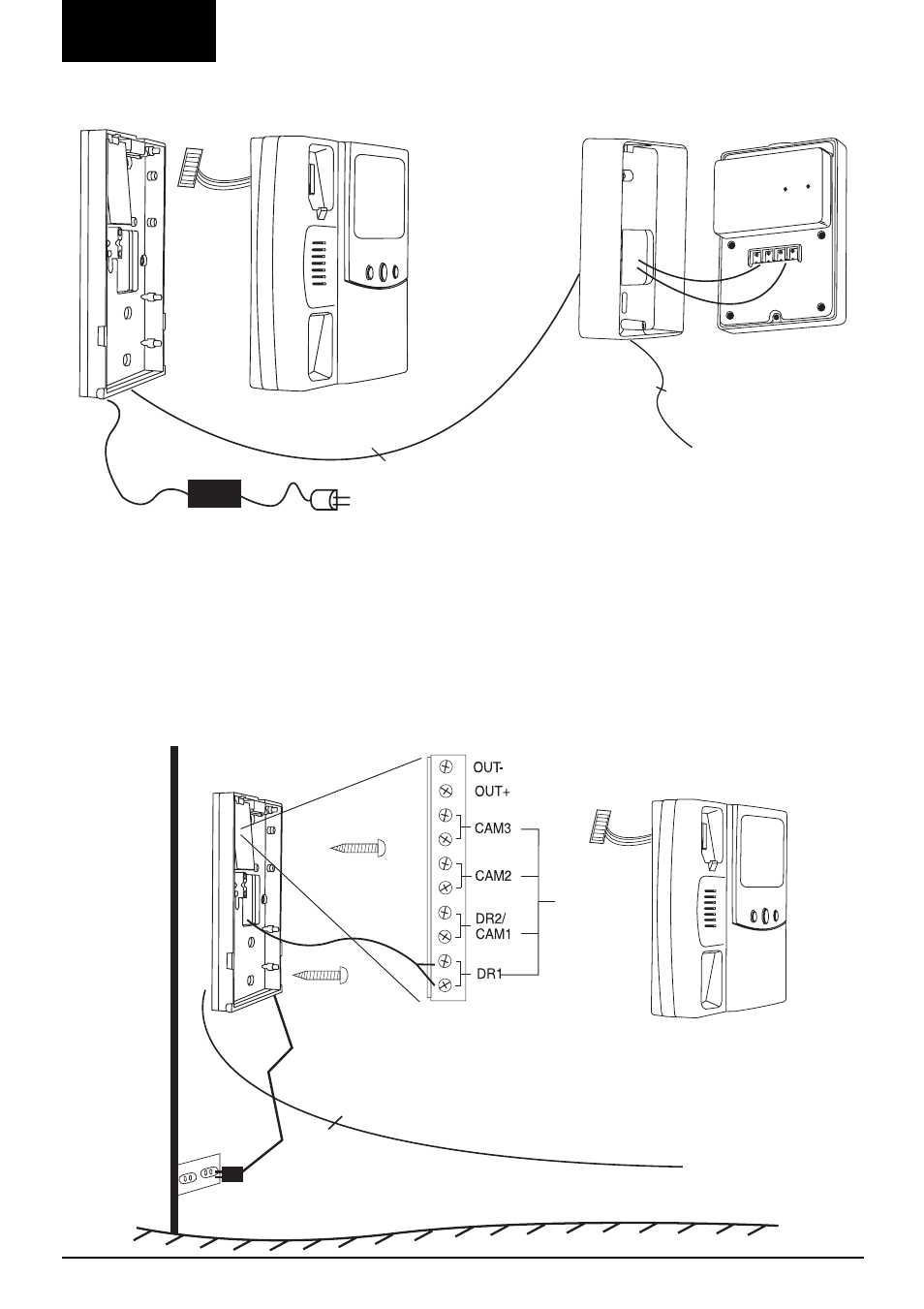

Voor de montage van het basisstation plaatst u eerst de muurplaat op ongeveer
150 - 170 cm vanaf vloerhoogte, en sluit u de bekabeling aan volgens het aansluitschema. Sluit
voor de deurcamera 2 draden aan op de DR1 schroefaansluitingen (Geen polariteit. Gebruik een 2
draads kabel: 0,75mm
2 voor afstanden tot 60m, 1,0 mm 2 voor afstanden tot 100m). Daarna sluit u
de voedingsadapter aan op de aansluiting voor DC voedingsadapter [3]. Sluit de voedingsadapter
zelf nog NIET aan op het lichtnet. Plaats het basisstation op de muurplaat.
150
-
170
cm
vanaf
vloerhoogt
e
2 draads kabel van DR schroefaansluitingen naar
deurcamera (geen polariteit).
Naar 230V lichtnetspanning
(op dit moment nog niet aansluiten)
2 draden
2 draden voor aansluiten van een
elektrisch deurslot
